Betriebsanleitung Kurznaht-Automat 2112-4
- C 58 -
Beisler Nähautomation
C.5 Instandhaltung
C.5.5 Maschine einrichten
Faltsteg an Falterklemme ausrichten:
Damit der Falter das Taschenbesetz gleichmäßig umbug-
gen kann, muss die Falterklemme
1 mittig über dem
Faltsteg
2 sitzen.
Faltsteg justieren:
1. Abb. 20: Aufpickplatte fixieren. Dazu das Stellrad
3
vollständig in den Minusbereich drehen.
Die Befestigungsschrauben
4 der Aufhängung des
Faltsteges an der Unterseite des Arbeitstisches lösen
und die Aufhängung
5 verschieben.
2. Befestigungsschrauben wieder festziehen.

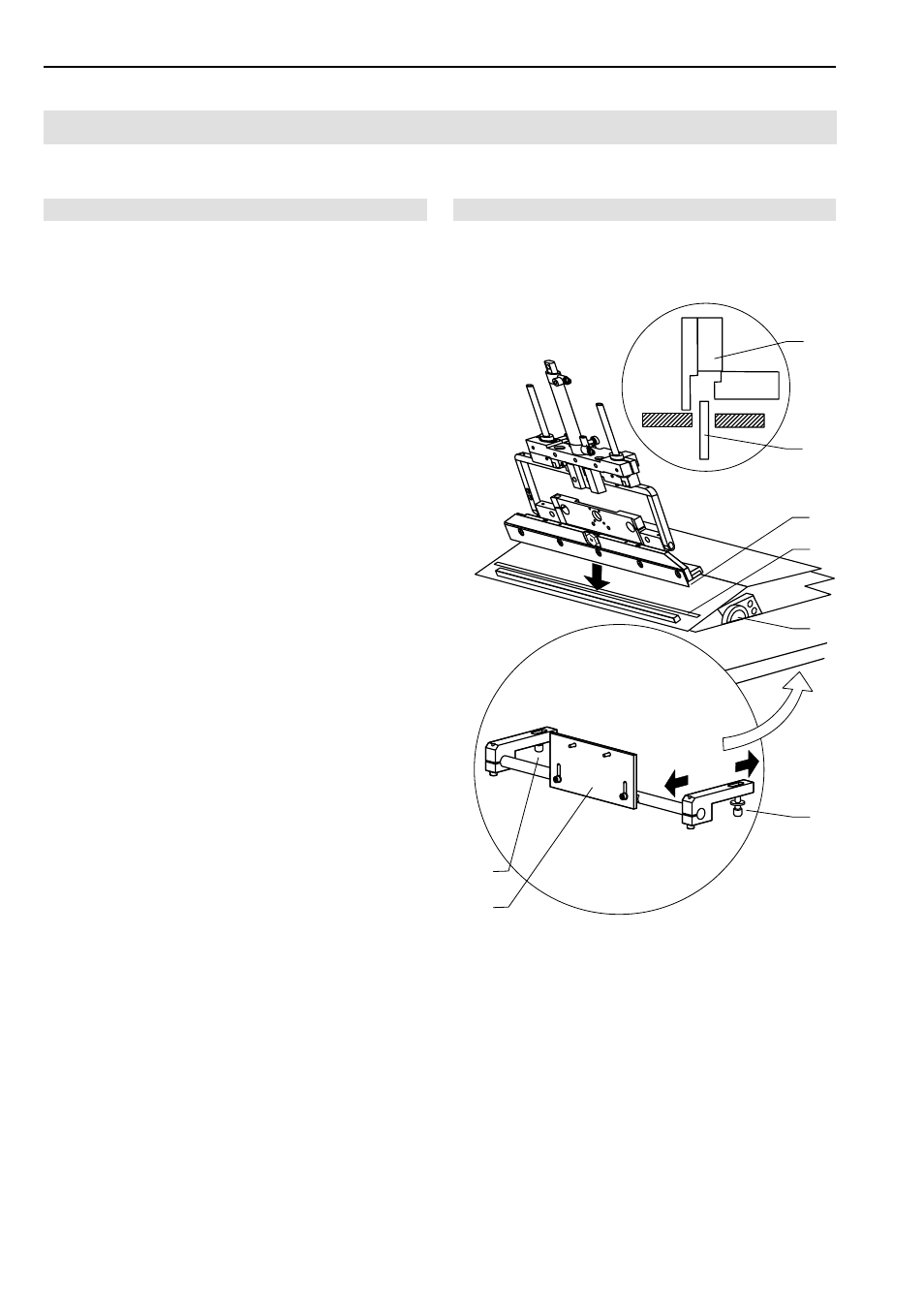

Abb. 20
Abb. 20
4
5
2
1
1
3
2
4
