Betriebsanleitung Kurznaht-Automat 2112-4
- C 54 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Parallellauf der Klammerschiene justieren:
1. Überprüfen, ob Nadel des Nähkopfes über die ganze
Länge der Klammerschiene exakt parallel zur Klam-
merschiene verläuft. Dazu die Hauptklammer unter
dem Nähkopf durchschieben und den Abstand von der
Klammerschiene zur Nadel an mehreren Punkten über-
prüfen.

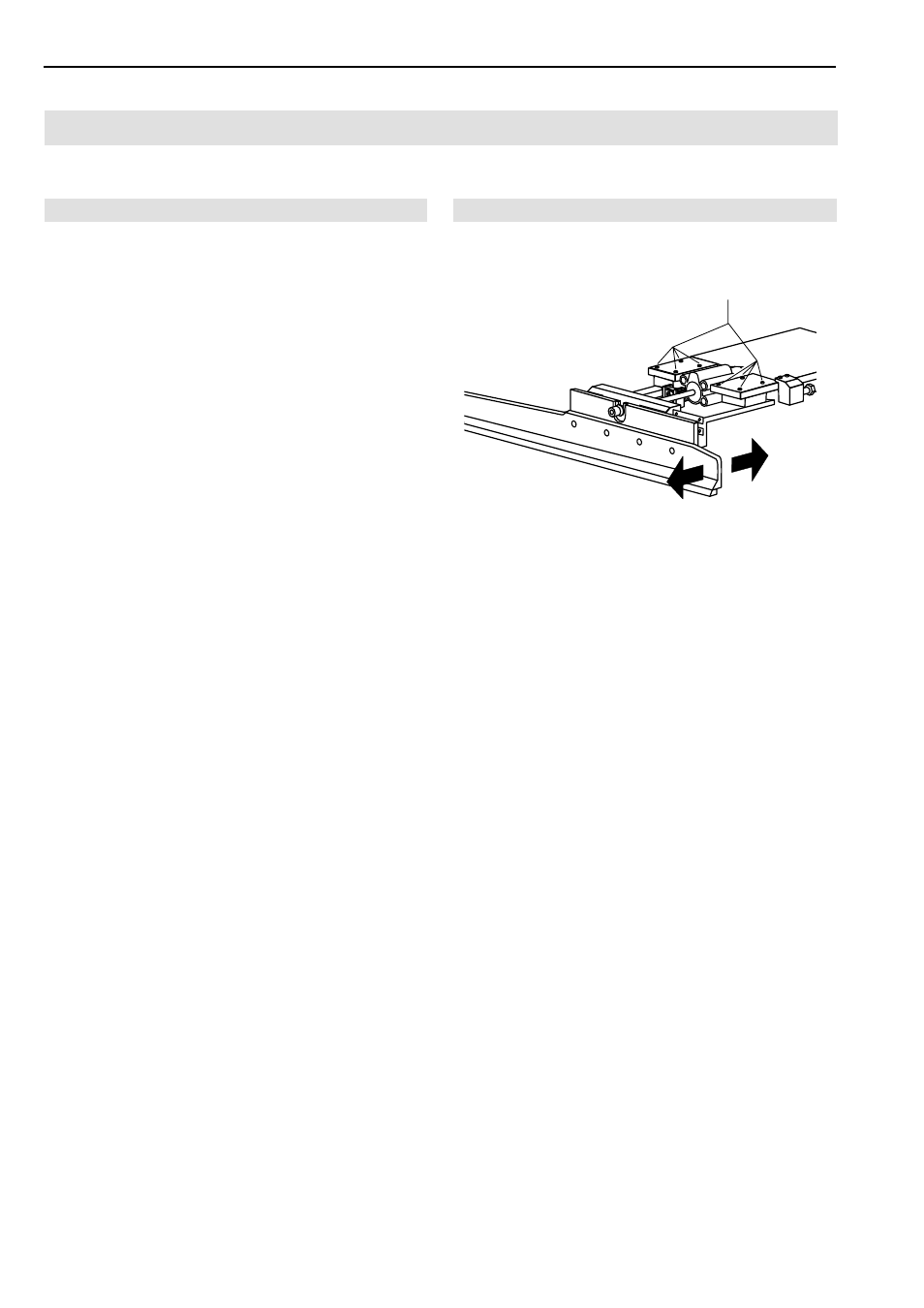

2. Abb. 16: Falls der Verlauf nicht parallel ist, die acht
Befestigungsschrauben
1 der Klammeraufhängung
lösen und die Klammerschiene in Parallelposition
schwenken.
3. Befestigungsschrauben der Klammeraufhängung wie-
der anziehen und Lauf der Klammerschiene kontrol-
lieren.
Abb. 16
Abb. 16
1
