Betriebsanleitung Kurznaht-Automat 2112-4
- C 56 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Absenkposition des Falters einstellen:
HINWEIS - Absenkposition Falter testen!
In korrekter Position muss sich der Falter in leichten Rei-
bungskontakt links vom Klammerschlitten auf die Arbeits-
fläche absenken.

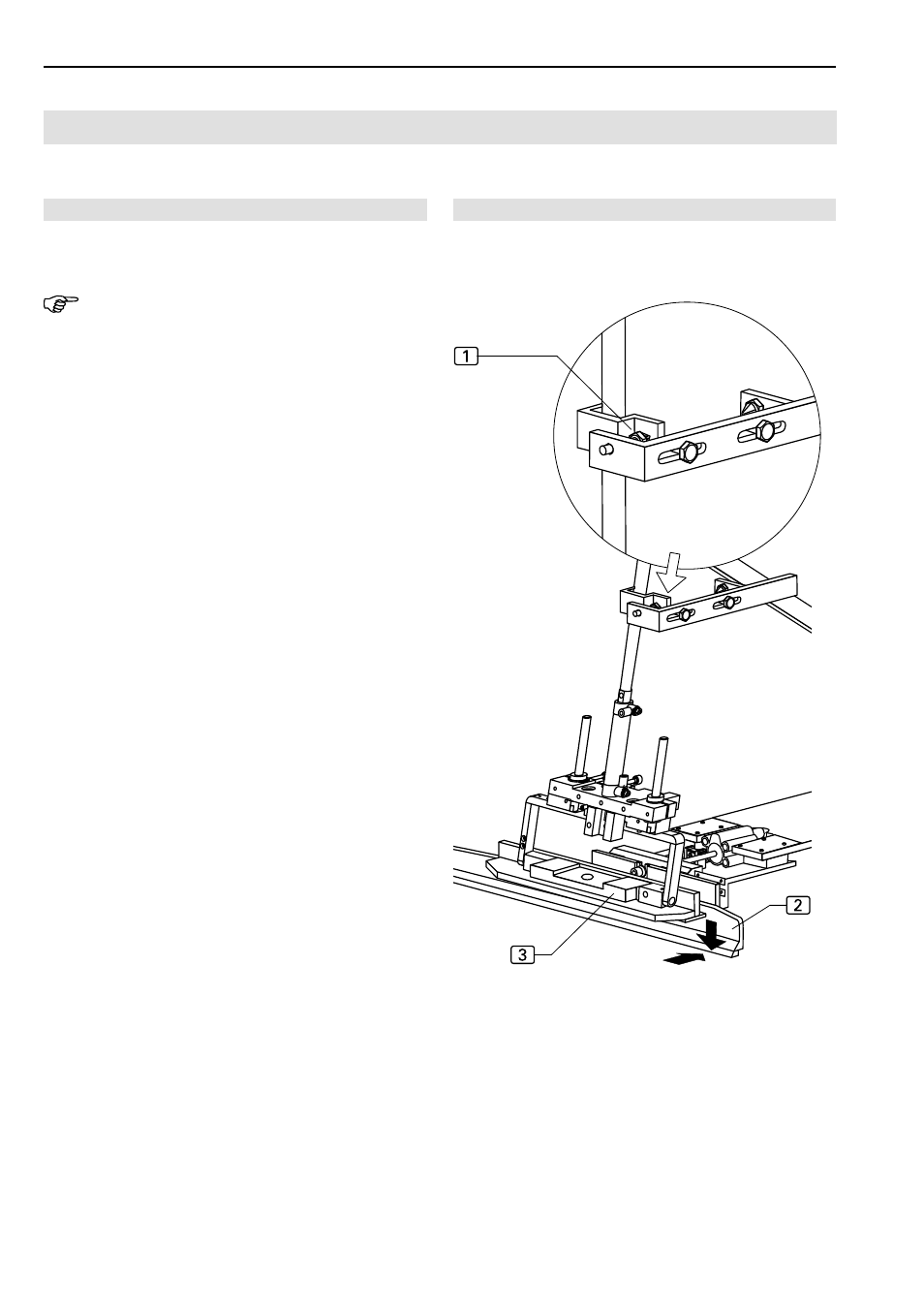

1. Abb. 18: Anschlag für die Absenkposition einstellen.
Die Kontermutter lösen und die Anschlagschraube
1
an der Aufhängung in Position drehen.
2. Abstand des Falters
3 zur Klammerschiene 2 über-
prüfen.
3. Kontermutter der Anschlagschraube festziehen.
Abb. 18
Abb. 18
