- B 15 -
Betriebsanleitung Kurznaht-Automat 2112-4 Beisler Nähautomation
B.2
Funktion der Maschine
B.2.3 Taschenbesetz / -beutel anlegen
Taschenbeutel wird durch eine Markierung 2 auf der Auf-
pickplatte gekennzeichnet.

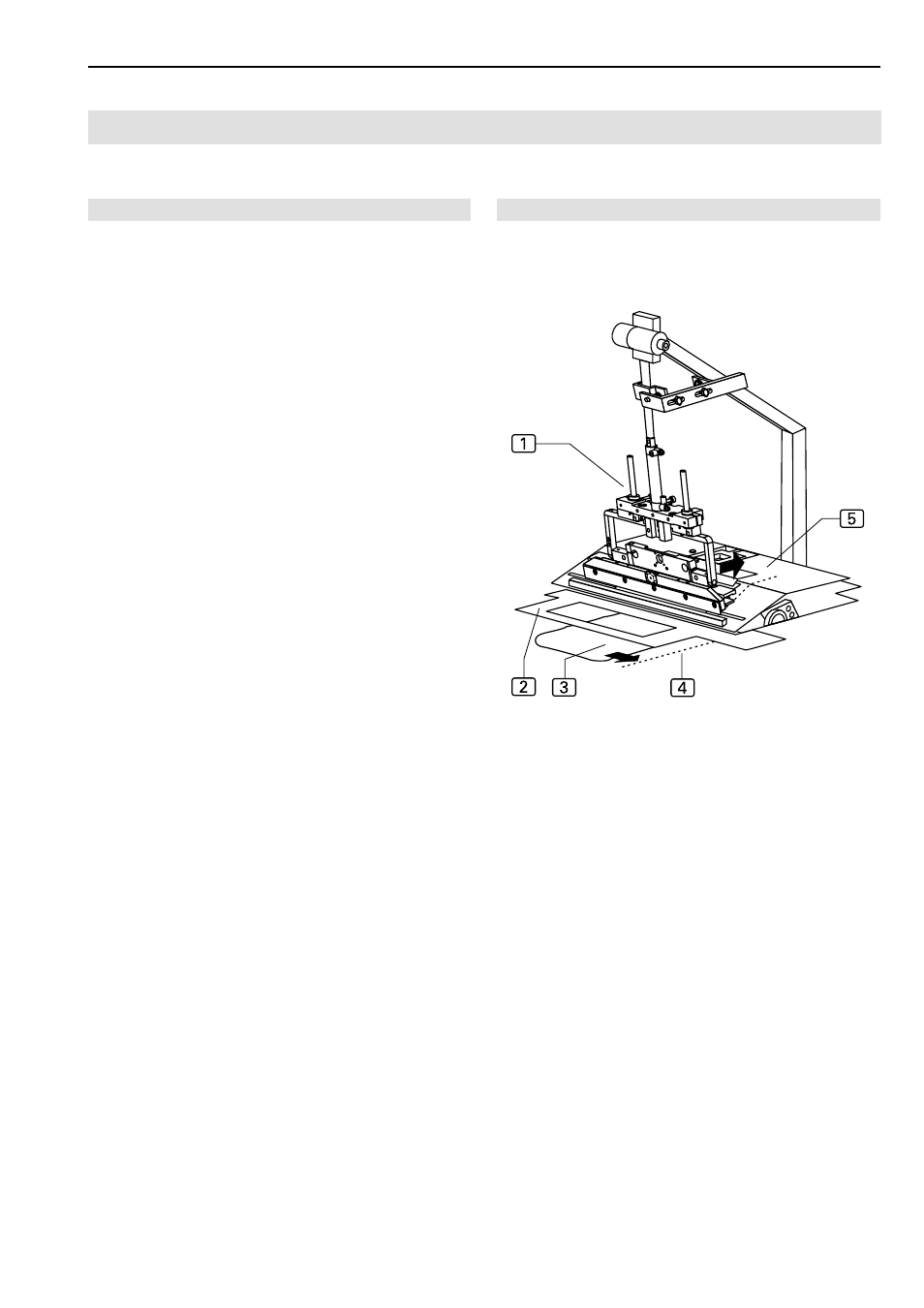

Taschenbesetz umbuggen und aufnehmen, Abb. 4:
Der Falter 1 fährt nach rechts zur Aufpickplatte 5.
Das Taschenbesetz wird umbeguggt und aufgenom-
men. Während dieser Zeitspanne wird der Taschen-
beutel positioniert.
Anlegeposition Taschenbeutel, Abb. 4:
Der Taschenbeutel 3 wird im Wirkbereich der Ta-
schenbeutelklemme 2 angelegt. Die genaue Position
wird durch eine Markierung 4 auf der Arbeitsplatte
festlegt.
Abb. 4
Abb. 4
