- B 23 -
Betriebsanleitung Kurznaht-Automat 2112-4 Beisler Nähautomation
B.2
Funktion der Maschine

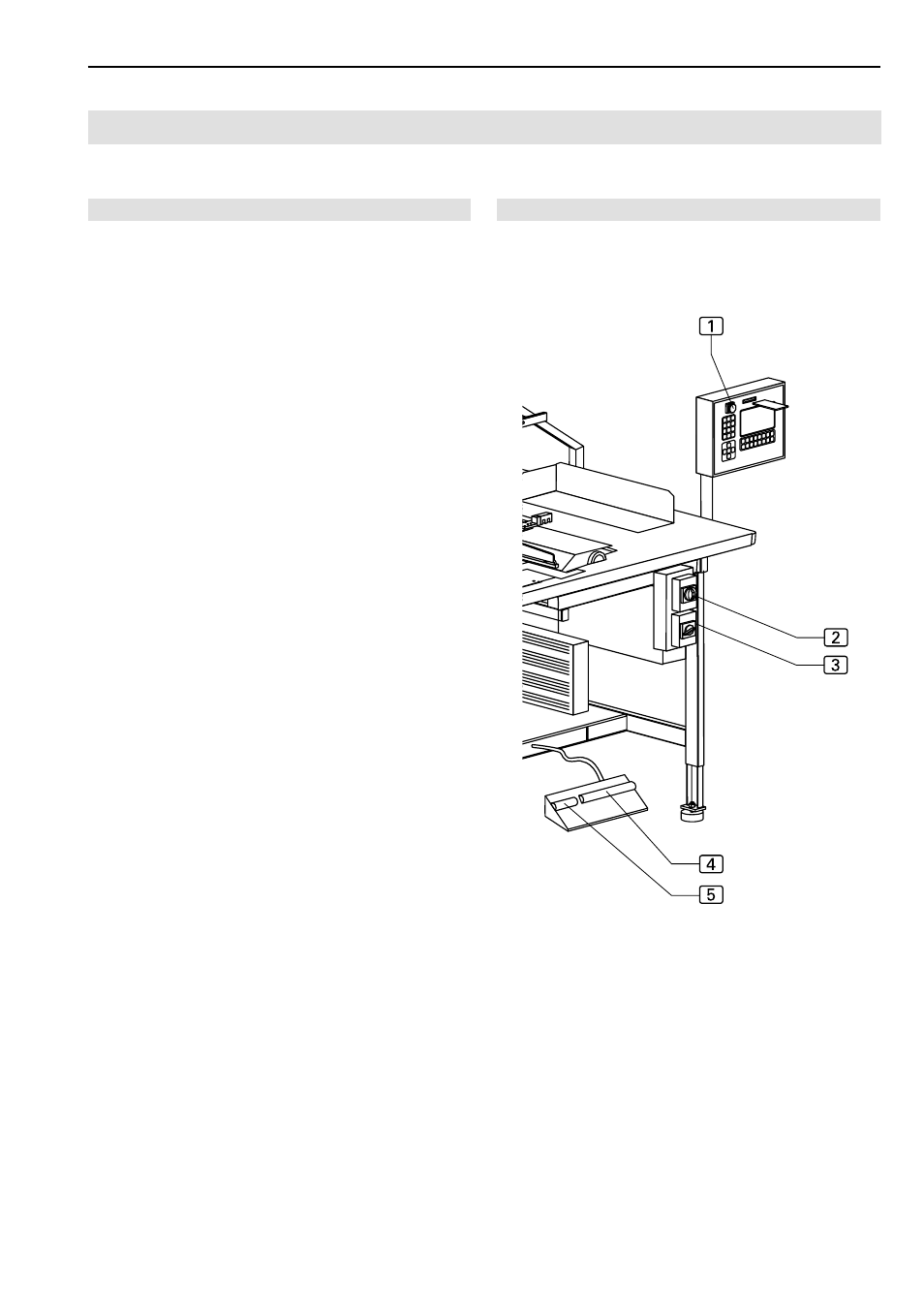

Abb. 15
Abb. 15
B.2.11 Schalter
Der Kurznaht-Automat ist mit drei Schaltertypen ausge-
rüstet:
•
Notschalter für den Abbruch eines Nähprogrammes,
• Versorgungsschalter für Strom und Vakuumpumpe,
• Steuerungsschalter zur Steuerung des Maschinenab-
laufs.
Notschalter:
Taster Programm-Stop
Durch Drücken des Tasters Programm-Stop 1 wer-
den alle Fahrbewegungen und der Nähvorgang sofort
gestoppt.
Der Taster rastet beim Drücken ein. Durch Drehen im
Uhrzeigersinn wird der Taster wieder entriegelt und
springt in die Ausgangsposition zurück.
Das Steuerungsprogramm führt ein Reset durch.
Versorgungsschalter:
Hauptschalter
Mit dem Hauptschalter 2 wird die Stromversorgung
der Maschine ein- und ausgeschaltet. Bei längeren
Auszeiten muss zur Sicherheit die Maschine mit dem
Hauptschalter ausgeschaltet und damit alle Funktions-
einheiten stillgelegt werden. Der Hauptschalter dient
zusätzlich als Not-Aus-Schalter.
Vakuum-Schalter
Mit dem Vakuum-Schalter 3 wird die optionale Va-
kuumpumpe ein- und ausgeschaltet.
Steuerungsschalter:
Fußschalter Maschinenablauf
Mit dem Fußschalter Maschinenablauf 4 werden die
einzelnen Arbeitsschritte der Maschine gesteuert bzw.
der vollautomatische Maschinenablauf gestartet.
Fußschalter Schlitzleistenklemme
Durch Niederdrücken des Fußschalters Schlitzleisten-
klemme 5 wird, abhängig vom Schaltzustand, die
Schlitzleistenklemme entweder geschlossen oder ge-
öffnet.
