Pin-Belegung der RS232-Buchse

Die Geräte der DL-MUX-Serie sind mit einer RS232-Buchse ausgestattet.

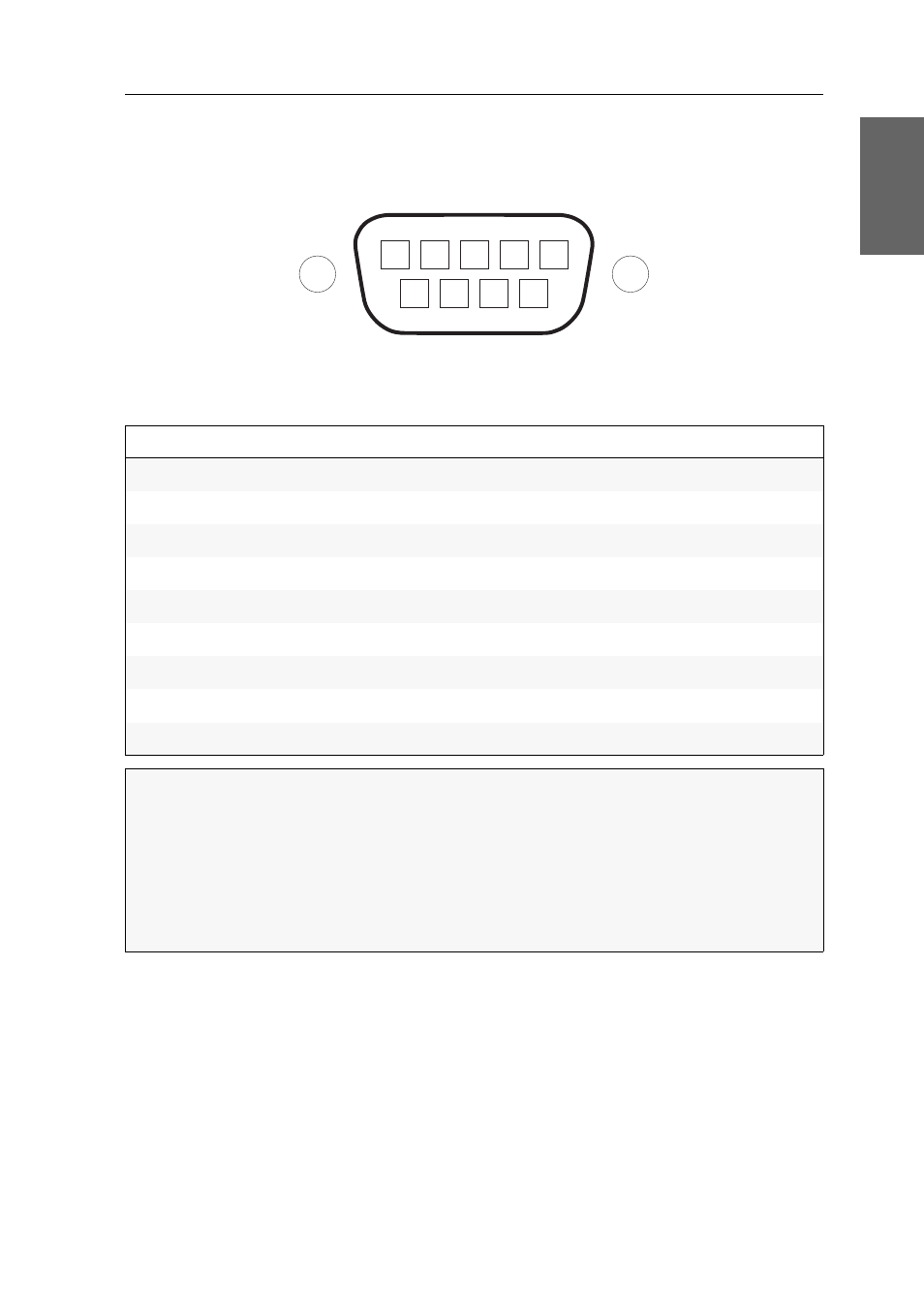

Die Pin-Belegung dieser Buchse zeigt die folgende Abbildung:

Die Tabelle zeigt die Zuordnung der verschiedenen Leitungen der Datenverbindung

zu den entsprechenden Pins auf:

Pin-Nr.

Leitung

1

nicht verwendet

2

RxD (Receive Data)

3

TxD (Transmit Data)

4

nicht verwendet

5

GND (Ground)

6

nicht verwendet

7

RTS (Request to Send)

8

CTS (Clear to Send)

9

+5V DC, max. 100 mA (Hinweise unten beachten!)

WICHTIG:

Beachten Sie folgende Empfehlungen bei der Verkabelung des KVM-

Switches mit dem seriellen Endgerät, um Beschädigungen an den Geräten zu ver-

meiden:

Lassen Sie ungenutzte Pins bei der Verkabelung des KVM-Switches mit dem

seriellen Endgerät unbelegt!

Verbinden Sie Pin 9 nur, falls das serielle Endgerät über die RS 232-Schnittstelle

mit Strom +5V DC, max. 100 mA zu versorgen ist!

1

2

4

5

8

6

7

9

3
