Beim Schneiden von kleinen Teilen, die herunterfallen, nachdem sie vom Werkstück abgeschnitten wurden,
sicherstellen, dass der Lichtbogen für ein ordnungsgemäßes Herunterfahren den Rand des Werkstücks noch
berührt.
•
Wenn der Lichtbogen erlischt, einen oder mehrere der folgenden Schritte ausprobieren:
•
Die Schnittgeschwindigkeit während des letzten Teils des Schnittes reduzieren.
•
Den Lichtbogen stoppen, bevor das Stück vollständig geschnitten ist, um das Abschließen des Schnittes beim
Herunterfahren zu ermöglichen.
•
Den Pfad des Brenners zum Herunterfahren in den Abfallbereich programmieren.
Anmerkungen:
•
Den Pfad des Brenners von einem Schneidteil direkt zum nächsten programmieren, ohne den Lichtbogen
zu stoppen und zu starten. Der Pfad darf jedoch nicht vom Werkstück herunter und wieder darauf führen.
•
Es kann unter einigen Bedingungen schwierig sein, die Vorteile des LongLife-Verfahrens in vollem Umfang
zu nutzen.
Weitere Faktoren für die Schnittqualität
Schnittwinkel
•
Ein Schneidteil wird als akzeptabel betrachtet, wenn auf allen vier Seiten der Schnittwinkel
durchschnittlich weniger als 4° beträgt.
•
Der rechtwinkligste Schnitt bezogen auf die Vorwärtsbewegung des Brenners befindet sich auf der
rechten Seite.
•
Um zu ermitteln, ob ein Schnittwinkelproblem durch das Plasmasystem oder das Antriebssystem
verursacht wird:
a.
Einen Testschnitt durchführen und auf jeder Seite den Winkel messen.
b.
Den Brenner in seiner Halterung um 90° drehen und den Vorgang wiederholen.
c.
Wenn die Winkel in beiden Tests gleich sind, liegt das Problem beim Antriebssystem.
•
Wenn das Schnittwinkelproblem weiterhin besteht, nachdem die „mechanischen Ursachen“ beseitigt
wurden (siehe
Tipps für Schneidtisch und Brenner), überprüfen Sie die Schneidhöhe – insbesondere
dann, wenn die Schnittwinkel alle positiv oder alle negativ sind.
•
Ein positiver Schnittwinkel entsteht, wenn mehr Material von der Schnittober- als von der Schnittunterseite
entfernt wird.
•
Ein negativer Schnittwinkel entsteht, wenn mehr Material von der Schnittunterseite entfernt wird.

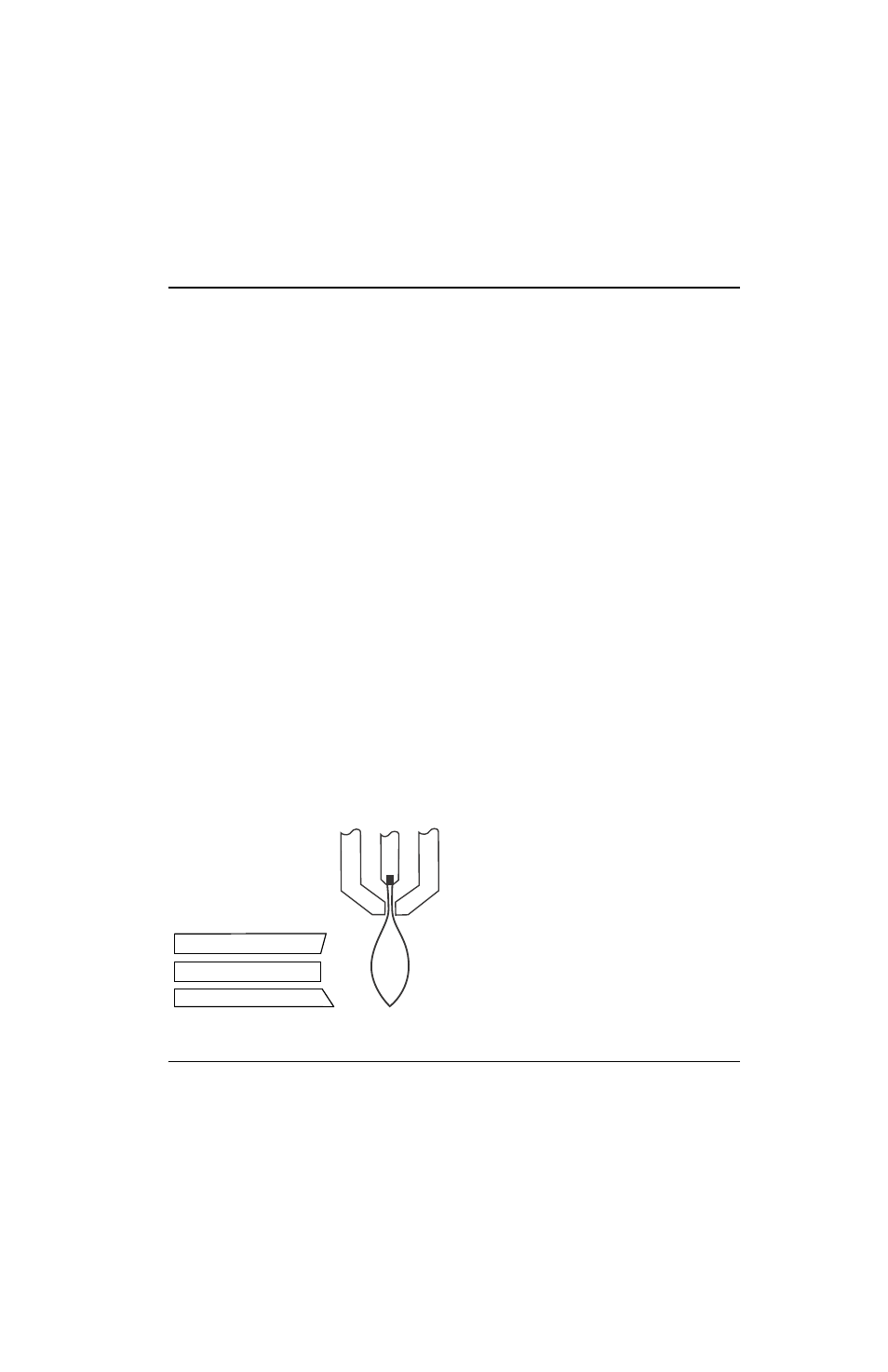

Negativer Winkel
Rechter Winkel
Positiver Winkel
Ursache
Lösung
Der Brenner ist zu
niedrig.
Die Lichtbogen-Spannung erhöhen,
um den Brenner anzuheben.
Der Brenner ist zu
hoch.
Die Lichtbogen-Spannung
reduzieren, um den Brenner
abzusenken.
