50 MAXPRO200 Betriebsanleitung 807701 Revision 1
Installation

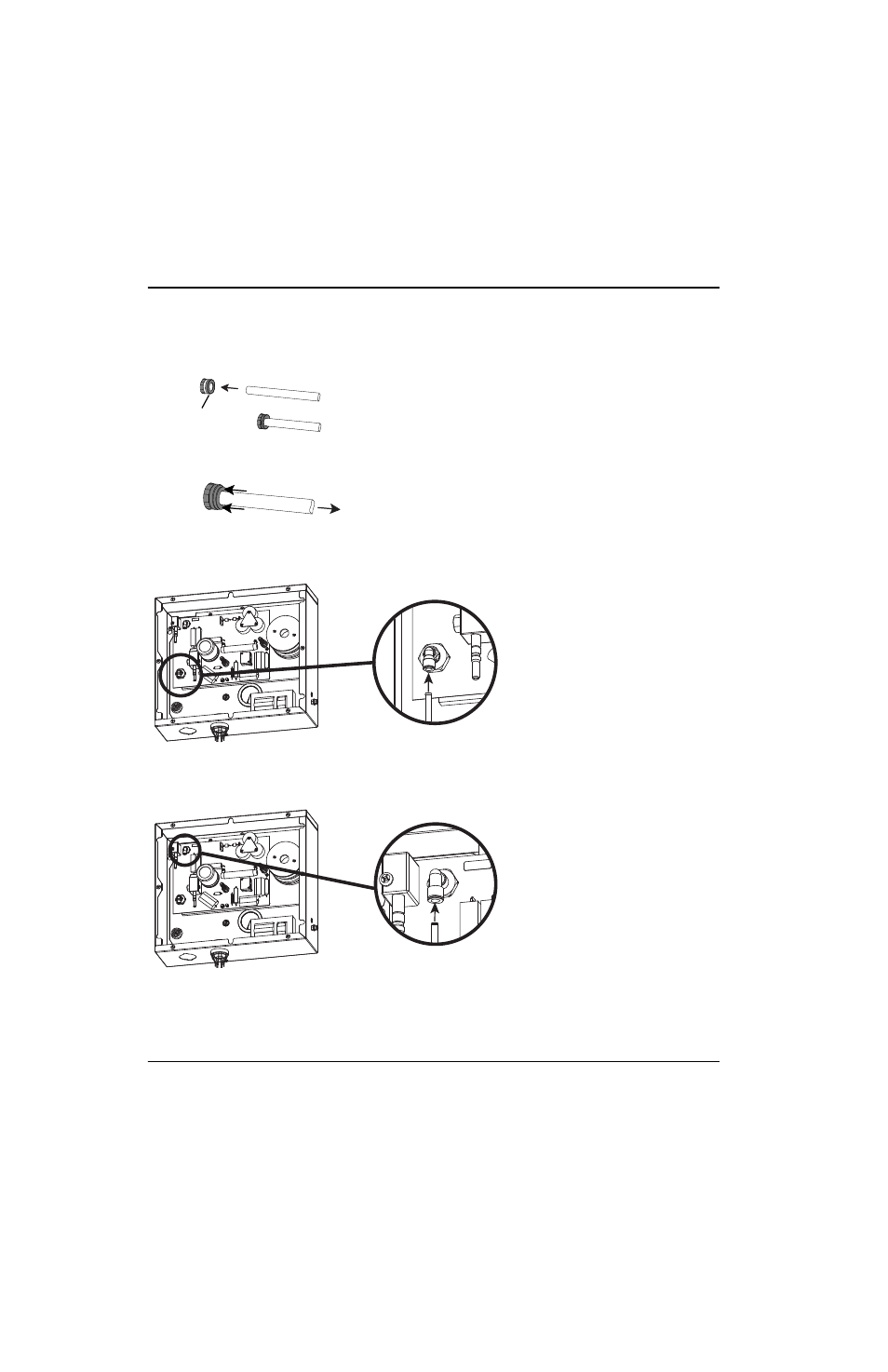

Anmerkung: Die unten beschriebenen Plasmagas- und Kühlmittelrücklaufschlauchanschlüsse sind
Einschubanschlüsse.
• Um eine Verbindung herzustellen, schieben Sie die Schlauchverbindung in den entsprechenden Anschluss,
bis sie einrastet (12 mm).
• Um eine Verbindung zu trennen, Anschlussmuffe und Schlauch in Richtung Brenner drücken, die Muffe
festhalten und den Schlauch vom Brenner wegziehen.
3. Kühlmittelrücklaufschlauch (rot) anschließen.
4. Plasmagasschlauch (schwarz) anschließen.
Anschlussmuffe
