MAXPRO200 Betriebsanleitung 807701 Revision 1
Wartung
c.
Wenn der Strom von Kanal A am Eingang von Kanal B und der Strom von Kanal B am Eingang von Kanal A
festgestellt wird, wird Fehlercode 414 angezeigt
6.
Das Hauptschütz ist geschlossen, die IGBTs sind eingeschaltet
a.
Wenn der Strom in Kanal A höher ist als erwartet, wird Fehlercode 417 angezeigt
b.
Wenn der Strom in Kanal B höher ist als erwartet, wird Fehlercode 418 angezeigt
c.
Wenn der Strom in beiden Kanälen höher ist als erwartet, wird Fehlercode 419 angezeigt
Wenn der Chopper-Test erfolgreich ist und keine anderen schwerwiegenden Fehler vorliegen, fährt das System mit
Status Nr. 3, „Startbereit“, fort, andernfalls geht das System zu Status Nr. 14 „Abschalten“.
Die Leerlaufspannung mithilfe eines Messgeräts messen
Ohne Last beträgt die Leerlaufspannung 360 VDC und kann nur gemessen werden, wenn das Schütz geschlossen ist.
Die Wechselspannung an den Chopper-Drahtbrücken beträgt 127 VAC auf 1A-1B-1C und 2A-2B-2C.
1.

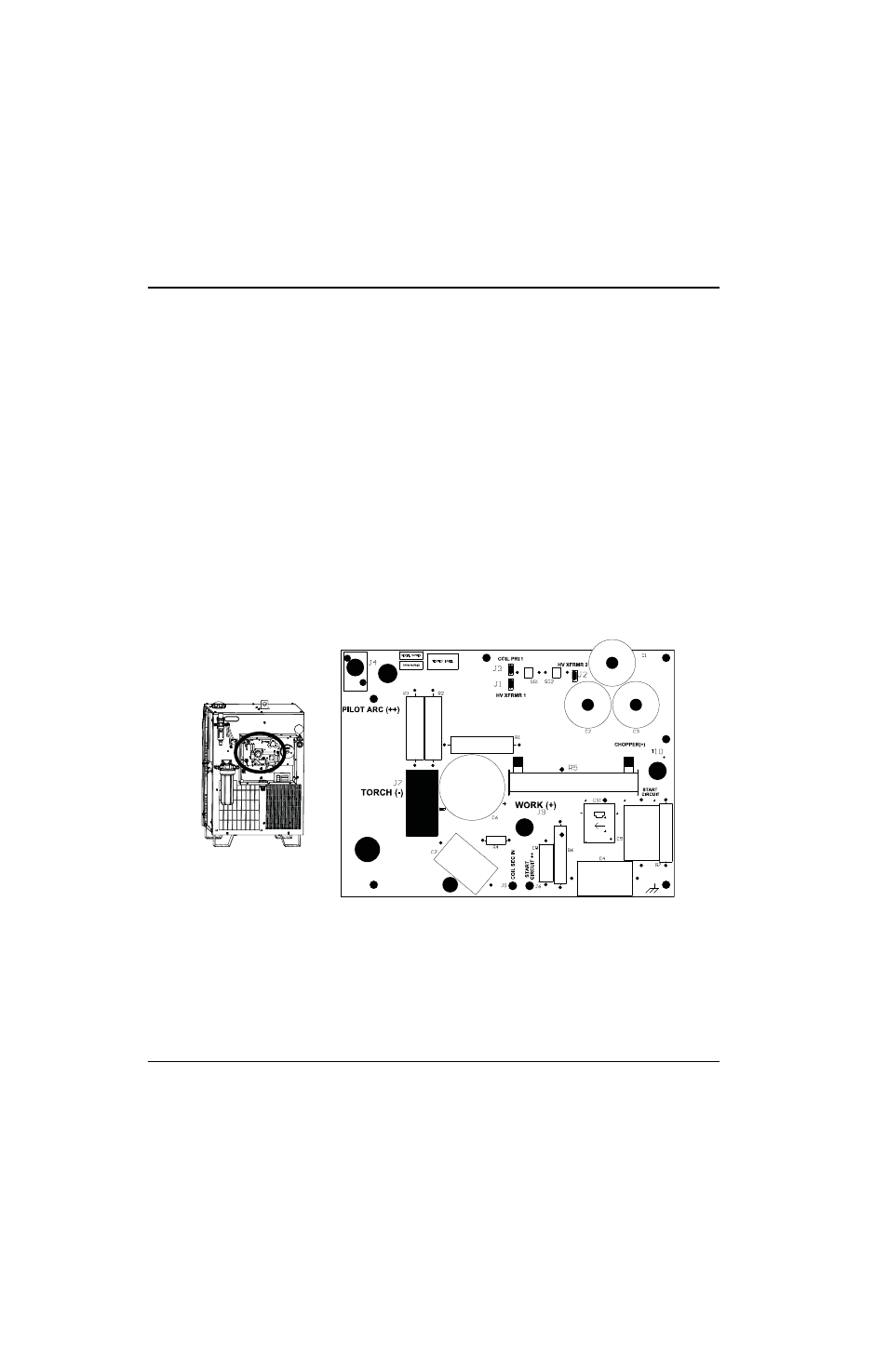

Am besten werden Zangen-Messleitungen verwendet, um die Hände und das Messgerät außerhalb der Stromquelle
zu halten. Das Messgerät an J9 (WERKSTÜCK) und J7 (MINUS) auf der E/A-Baukarte anschließen.
2.
Stromversorgung der Anlage einschalten (ON).
3.
Der automatische Chopper-Test beginnt, sobald der Spülgang startet. Das Hauptschütz wird hörbar geschlossen
und 0 bis 5 Sekunden später sollten 360 VDC auf dem Messgerät angezeigt werden. Dies ist die Leerlaufspannung
für Chopper-Kanal A. Die Spannung beginnt abzunehmen und erreicht dann wieder die Spitze von 360 VDC. Das
zweite Messergebnis stellt die Leerlaufspannung für Chopper-Kanal B dar.
