MAXPRO200 Betriebsanleitung 807701 Revision 1 59
Installation

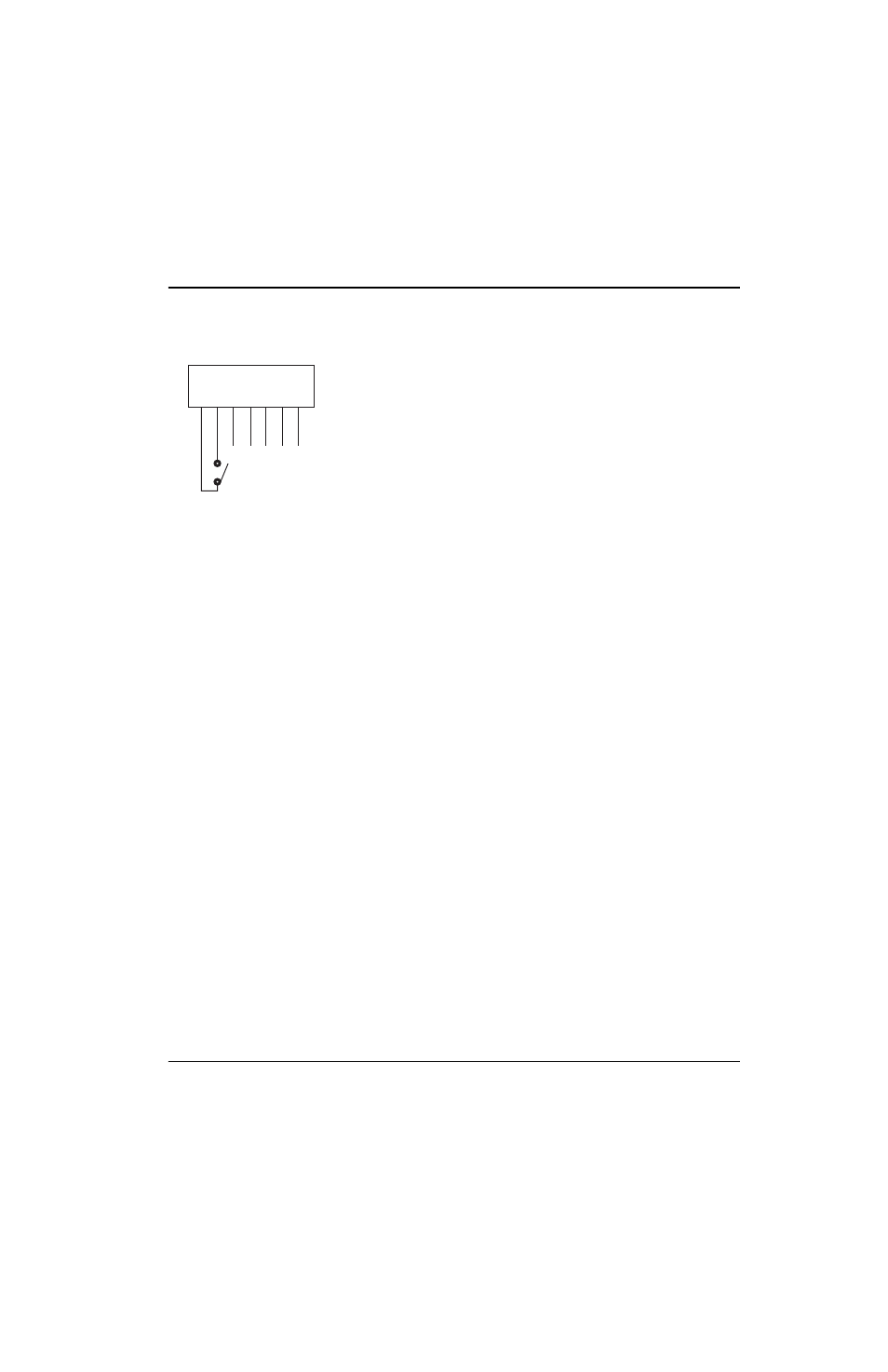

3. Schalter wie unten gezeigt an Anschlussklemmen 1 und 2 anschließen. Ein robustes Werkzeug verwenden, um die
entsprechenden orangefarbenen Freigabetasten auf den Federzugklemmen nach unten zu drücken.
Anmerkung: Der Hauptschalter an der Stromquelle muss sich in der Position EIN (ON) befinden, damit der
Fernschalter funktioniert. Der Fernschalter muss sich in der Position EIN (ON = geschlossen) befinden, damit der
Hauptschalter an der Stromquelle funktioniert.
1 2 3 4 5 6 7
Anmerkung: Die verwendeten Schalter, Relais oder Halbleiterrelais müssen für 24 VDC
bei 100 mA dimensioniert sein. Als Drähte verdrilltes Kabelpaar verwenden.
