MAXPRO200 Betriebsanleitung 807701 Revision 1
Wartung
Startschaltkreis
Betrieb
Der Startschaltkreis ist ein Hochgeschwindigkeitsschalter, der den Pilotlichtbogenstrom schnell von der
Pilotlichtbogenleitung zum Werkstückkabel überträgt. Bei der MAXPRO200 ist der Startschaltkreis im Chopper
integriert. Der Startschaltkreis erledigt zwei Funktionen:
1.
Er ermöglicht einen schnellen Fluss des anfänglichen Pilotlichtbogenstroms mit geringer Impedanz durch die
Pilotlichtbogenleitung.
2.
Nachdem der anfängliche Pilotlichtbogenstrom aufgebaut wurde, erhöht der Startschaltkreis die Impedanz zur
Pilotlichtbogenleitung, um die Übertragung des Lichtbogens auf das Werkstück zu unterstützen. Siehe Schaltplan
unten.

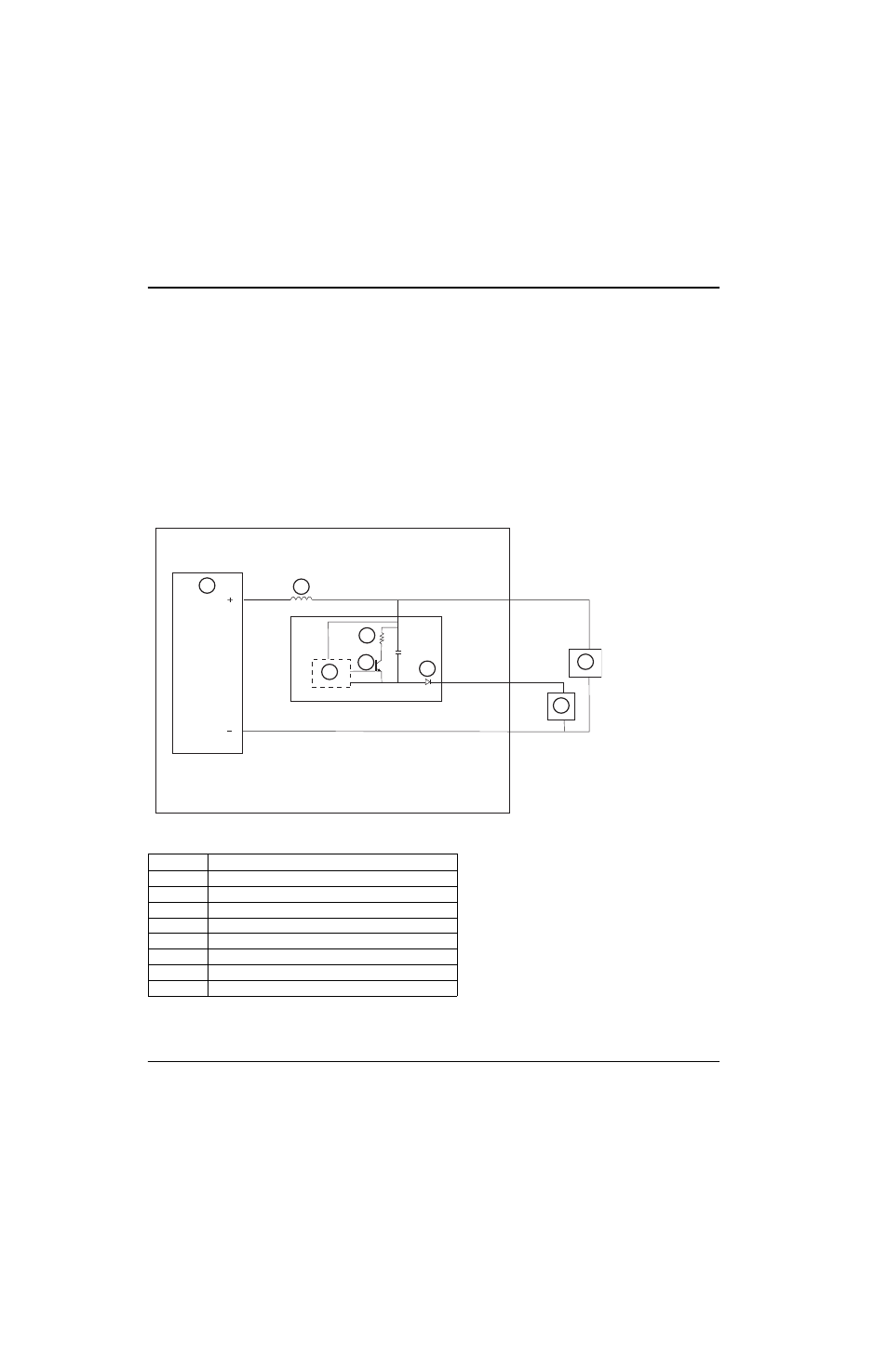

Schaltplan des Startschaltkreises
Nummer
Beschreibung
1
Chopper
2
Drossel
3
Stromquellen-Steuerbaukarte
4
IGBT
5
Hochlast-Widerstände
6
Diode
7
Schneidlichtbogen
8
Pilotlichtbogen
1
2
3
4
5
6
7
8
Plasma-Stromquelle
