MAXPRO200 Betriebsanleitung 807701 Revision 1
Installation

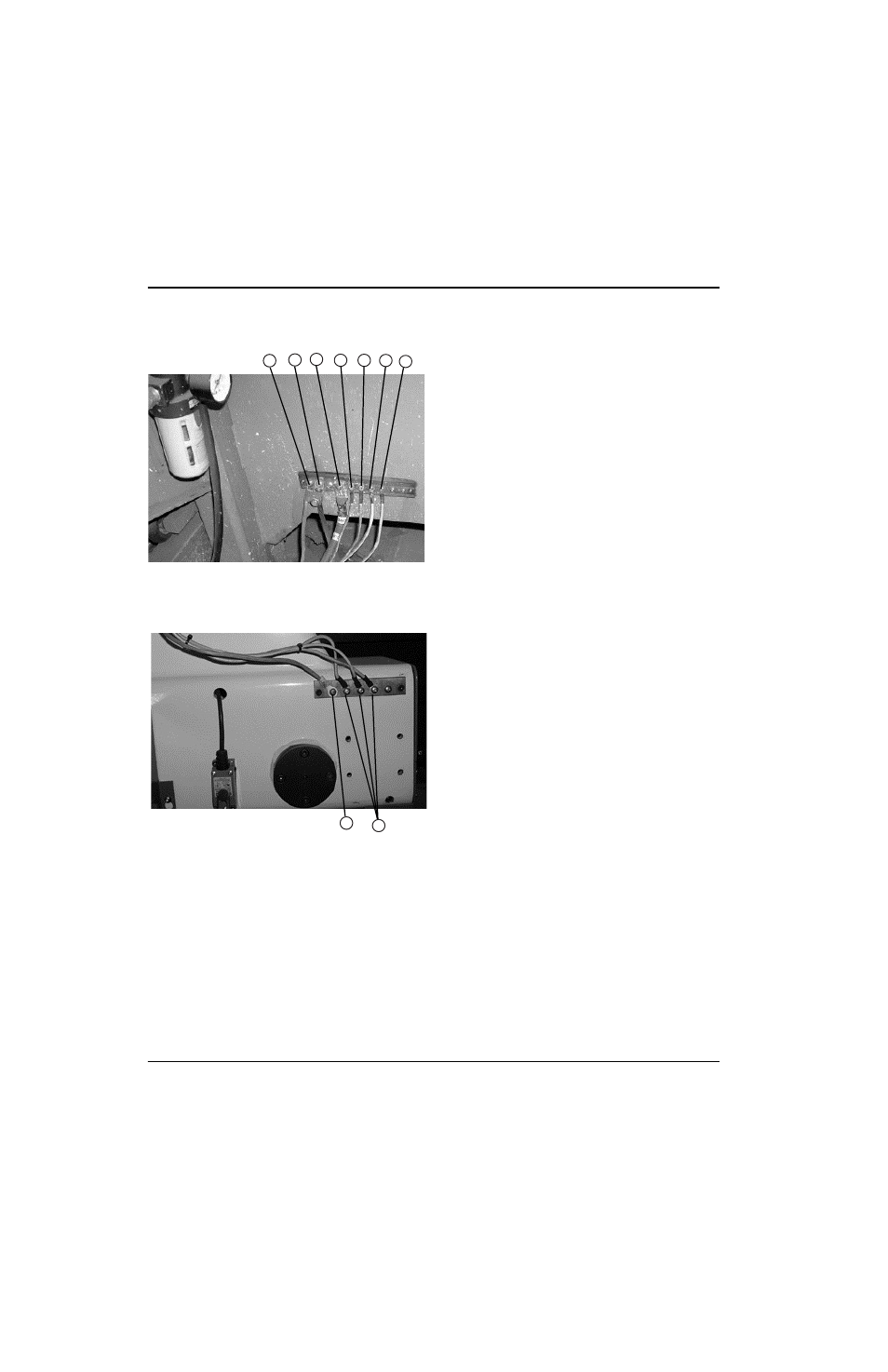

Das folgende Bild zeigt ein Beispiel für eine Erdungsschiene auf dem Schneidtisch. Die hier abgebildeten Komponenten
können bei Ihrer Anlage evtl. anders aussehen.
Die folgende Abbildung zeigt ein Beispiel für eine Portal-Erdungsschiene. Sie ist am Portal in der Nähe des Motors
angeschraubt. Jede der einzelnen Erdungsleitungen der am Portal montierten Komponenten führt zur Schiene. Ein
einzelnes schweres Kabel läuft anschließend von der Portal-Erdungsschiene zur Erdungsschiene am Tisch.
Die folgende Abbildung zeigt, wie die Komponenten einer Plasmaschneidanlage geerdet werden können.
5
4
3
2
6
7
1
Portal-Erdungsschiene
2
Erdungsstab
3
Kabel der Plasmaanlage (+)
4
RHF-Konsole (entfernte Hochfrequenz)
5
CNC-Gehäuse
6
Brennerhalterung
7
Chassis der Plasmaanlage
1
2
1
1
Kabel zur Erdungsschiene am Schneidtisch
2
Erdungsleitungen von den Komponenten auf der
Portal-Schneidmaschine
