Schaltpläne

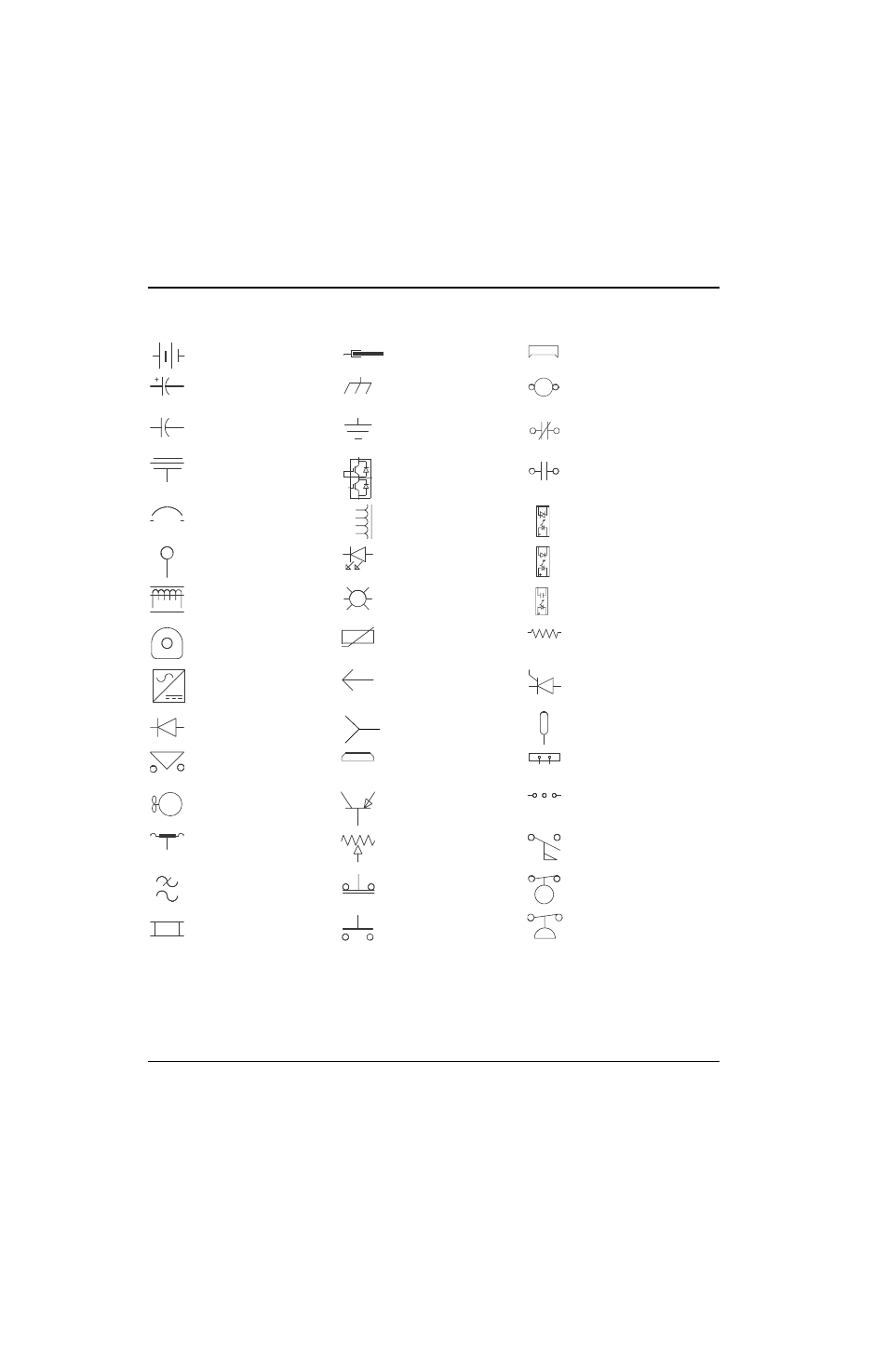

Schaltplansymbole
Batterie Masseklemme Steckdose
Kondensator, polarisiert Masse, Chassis Relais, Spule
Kondensator, nicht polarisiert Masse, Erde Relais, Öffner
Durchführungskondensator IGBT Relais, Schließer
Netz-Trennschalter Drossel Relais, Halbleiter, Wechselstrom
Koaxialschirm LED Relais, Halbleiter, Gleichstrom
Stromsensor Leuchte Relais, Halbleiter, potenzialfrei
Stromsensor MOV Widerstand
Gleichstromversorgung Stift SCR
Diode Buchse Schutzschild
Türverriegelung Stecker Messwiderstand
Lüfter PNP-Transistor Funkenstrecke
Durchführungs-LC Potentiometer Schalter, Durchfluss
Filter, Wechselstrom Drucktaster, Öffner Schalter, Pegel, Öffner
Sicherung Drucktaster, Schließer Schalter, Druck, Öffner
