MAXPRO200 Betriebsanleitung 807701 Revision 1
151
Wartung

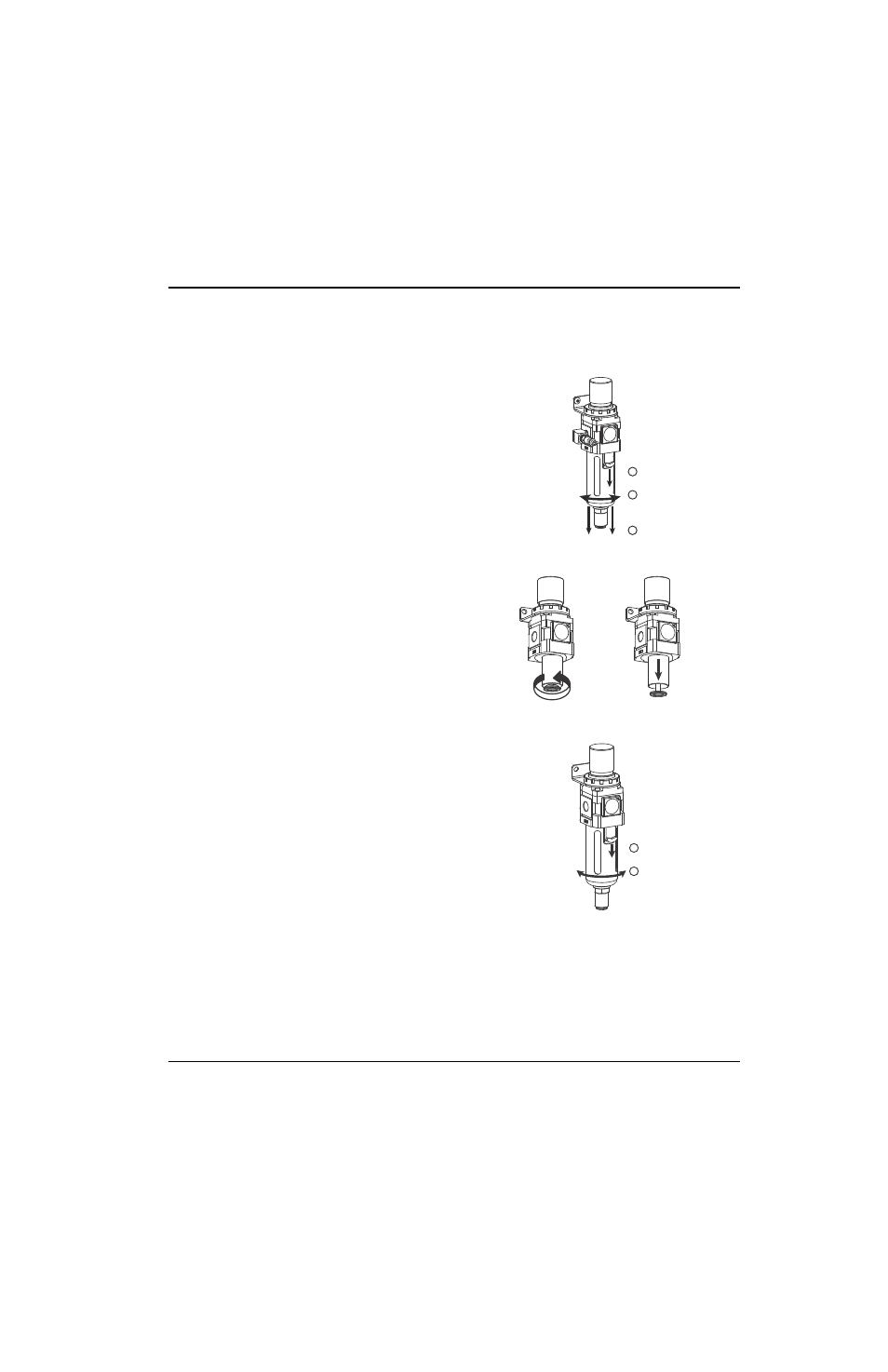

Ersetzen des Luftfilterelements
1.
Strom- und Gasversorgung trennen und das
Filtergehäuse sowie das alte Filterelement entfernen.
a.
Die schwarze Entriegelungslasche nach unten
ziehen und festhalten.
b.
Das Filtergehäuse bis zur Freigabe in eine beliebige
Richtung drehen.
c.
Das Filtergehäuse zum Herausnehmen nach unten
ziehen. An der Oberseite des Gehäuses befindet
sich ein O-Ring. Den O-Ring nicht wegwerfen. Teile-
Nummer 011105 verwenden, wenn der O-Ring
ersetzt werden muss.
2.
Die Kunststoffscheibe unter dem Filterelement ungefähr
1/4 Umdrehung gegen den Uhrzeigersinn drehen und
dann das alte Filterelement entfernen. Das neue
Filterelement 011093 einsetzen.
3.
Das Filtergehäuse wieder einbauen.
a.
Die schwarze Lasche gedrückt halten und das
Filtergehäuse über das neue Filterelement schieben.
b.
Das Filtergehäuse drehen, bis es einrastet.
A
B
C
A
B
