Varyscan – JB-Lighting Varyscan 4 1200 HMI Benutzerhandbuch
Seite 10
10
Varyscan
®
4 1200 HMI
3. JB-lighting 6 Kanal
Kanal 1
X-Motor
Kanal 2
Y-Motor
Kanal 3
Gobo
Kanal 4
Farbe
Kanal 5
Dimmer/Shutter
Kanal 6
Iris / Gobodreh

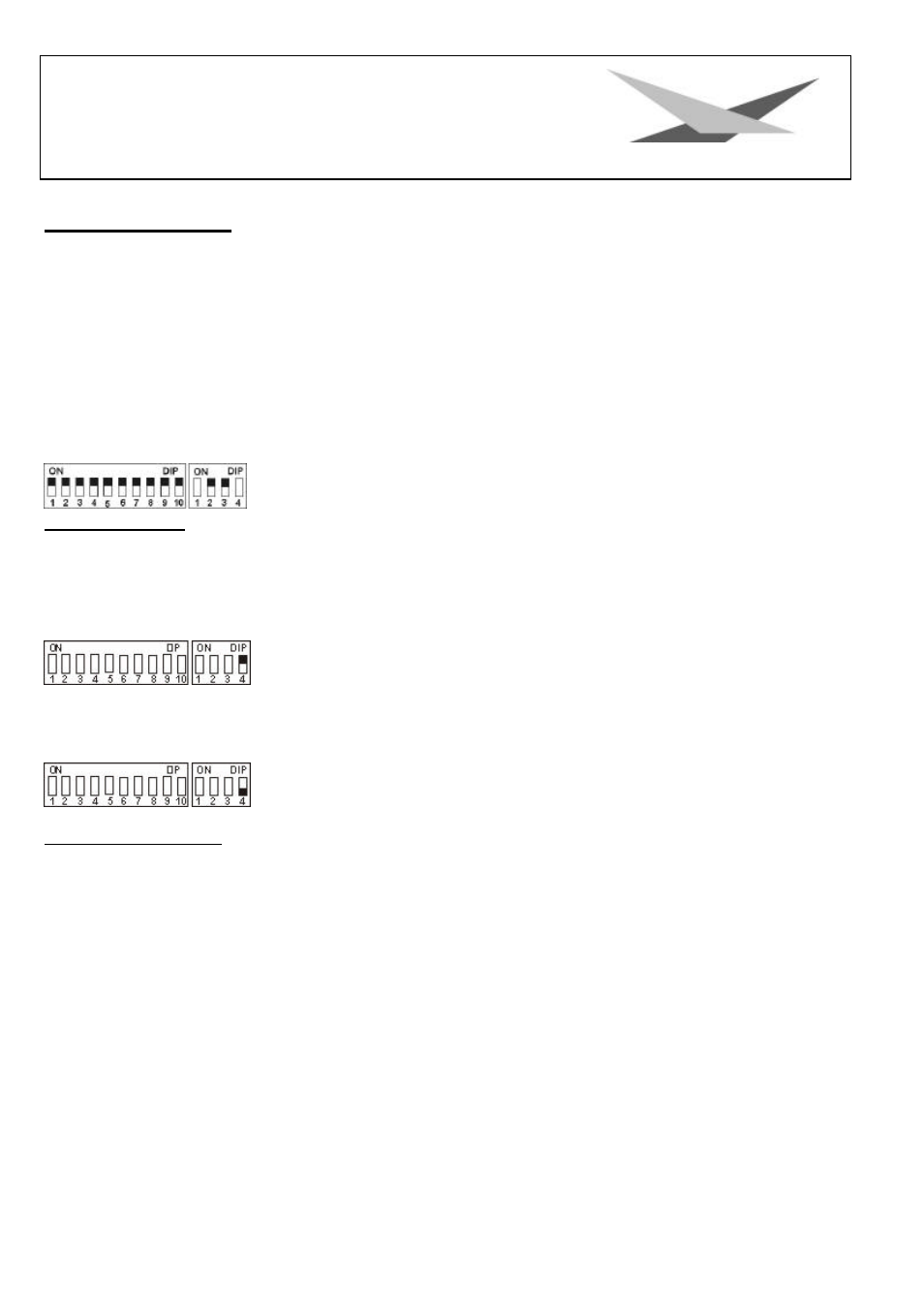

DIP-Schaltereinstellung: DIP-Schalter Nr.2 Schalter 2 und 3 on
Reset über DMX: DIP-Schalter Nr.2 Schalter 4
Wenn Sie an Ihren Varyscan
®
von Ihrem DMX-Pult aus einen Reset durchführen wollen, so müssen Sie am
DIP-Schalter Nr. 2 den Schalter 4 auf on stellen. Jetzt haben Sie die Möglichkeit, wenn Sie über den
Gobokanal den DMX-Wert 255 übertragen, an Ihrem Varyscan
®
einen Reset durchzuführen.
Ist am DIP-Schalter Nr.2 der Schalter 4 auf off, so ist der Reset über DMX ausgeschaltet.
DMX-Adresse einstellen: DIP-Schalter Nr. 1 Schalter 1 bis 9
Je nach gewählter Betriebsart müssen nun die DMX-Adressen wie folgt eingestellt werden. Die Adressierung erfolgt nach
dem binären Zahlensystem und muß bei den beiden Sechs-Kanal-Betriebsarten in 6er-Schritten erfolgen.
