Varyscan
®
4 1200 HMI

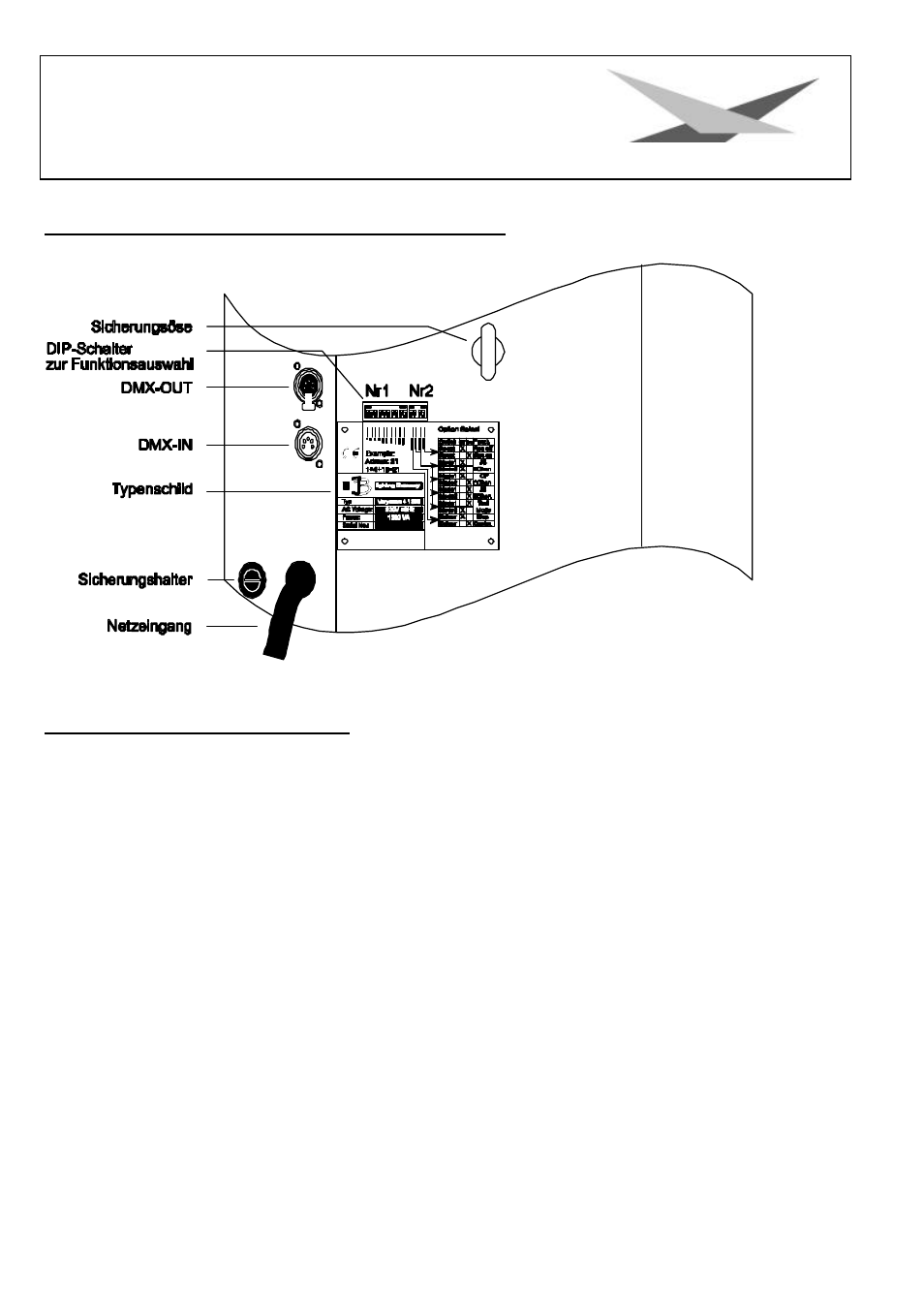

Rückansicht und Lage der Bedienelemente
Belegung der DMX-Buchsen
DMX-Eingang
DMX-Ausgang
Pin Nr.
Signal
Kabelfarbe
Pin Nr.
Signal
Kabelfarbe
1
Ground
schwarz
1
Ground
schwarz
2
DMX -
weiß
2
DMX -
weiß
3
DMX +
rot
3
DMX +
rot
4
frei
4
frei
5
+5V
gr/sw
5
frei
