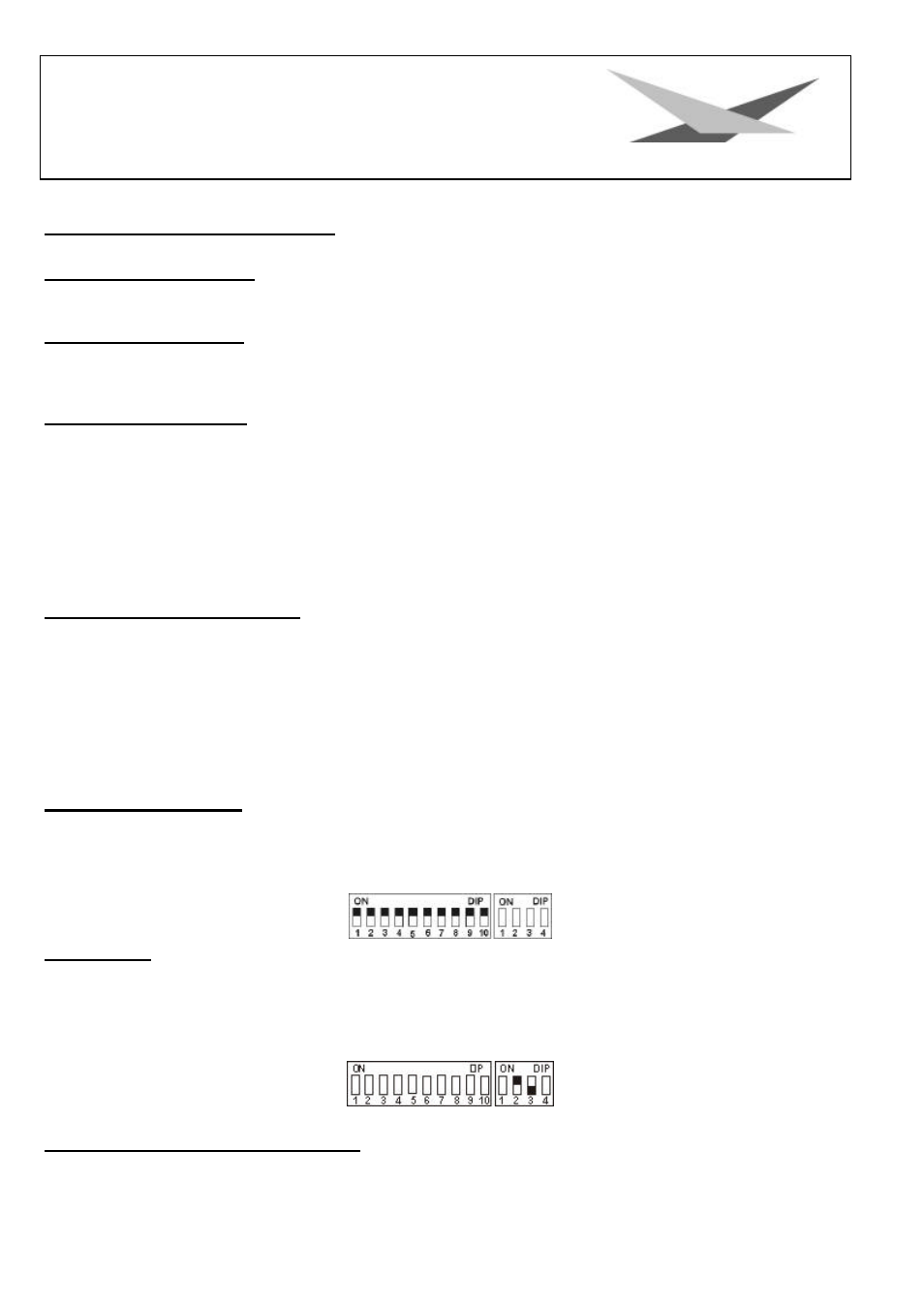

8
Varyscan
®
4 1200 HMI
Inbetriebnahme der Anlage
1. Varyscan
® aufhängen
Um die optimale Funktionsfähigkeit der Varyscan ® auszuschöpfen, sollten Sie die Spots so hoch wie möglich aufhängen.
2. Varyscan ® einstellen
Alle Spots sollten im selben Winkel hängen, das heißt der gedachte Winkel zwischen Lot und Varyscan ® sollte bei allen
Varyscan* gleich sein.
3. Varyscan ® verkabeln
Spannungsversorgung:
Lassen Sie von einem Fachmann an das offene Ende des Anschlußkabels einen Schuko-Stecker anbringen, oder lassen
Sie das Kabel direkt an 230 Volt 50 Herz anschließen.
Signalverkabelung:
Verbinden Sie den Ausgang Ihres DMX-Controllers mit dem ersten Varyscan
® (Controller DMX-Out; Varyscan ® DMX-In)
mit Hilfe eines 5poligen XLR-Kabels. Stellen Sie nun mit Hilfe weiterer 5pol-XLR Kabel die Verbindung zwischen den
Varyscan
® her. Achten Sie darauf, daß beim letzten Scan im DMX-Out ein Endstecker (XLR-Stecker mit einem
Widerstand von 100 Ohm zwischen Pin 2 und 3) steckt.
4. Einstellen der DIP-Schalter
Sie haben an den DIP-Schaltern Nr.1 und Nr.2 folgende Einstellmöglichkeiten:
•
Initialisierungsmodus
•
Testmodus
•
Farbwechsel stufenlos
•
Kanalauswahl des Varyscan ®
•
Reset über DMX
•
DMX-Adresse
Initialisierungsmodus:
Dieser Modus dient zur Einstellung und zur Grundinitialisierung des Varyscan
® (wird vom Hersteller durchgeführt.)
Testmodus:
Um mit einfachen Mitteln die Funktionvielfalt Ihres Varyscan ® zu sehen, schalten Sie den Varyscan ® in den Testmodus,
indem Sie am DIP-Schalter Nr.2 den Schalter 3 auf off und den Schalter 2 auf on stellen (siehe auch Typenschild).
Jetzt stecken Sie den Scanner ein, und er zeigt Ihnen einen großen Teil seiner Funktionen.
Einstellungen am DIP-Schalter NR.2
Bevor wir zur DMX-Adresseneinstellung kommen, müssen wir zuerst am DIP-Schalter Nr. 2 eine bestimmte Betriebsart
auswählen, um danach die richtige Adressauswahl zu treffen.
Sie haben am DIP-Schalter Nr.2 4 Schalter, mit denen Sie folgende Funktionen auswählen können.
