22
Varyscan
®
4 1200 HMI

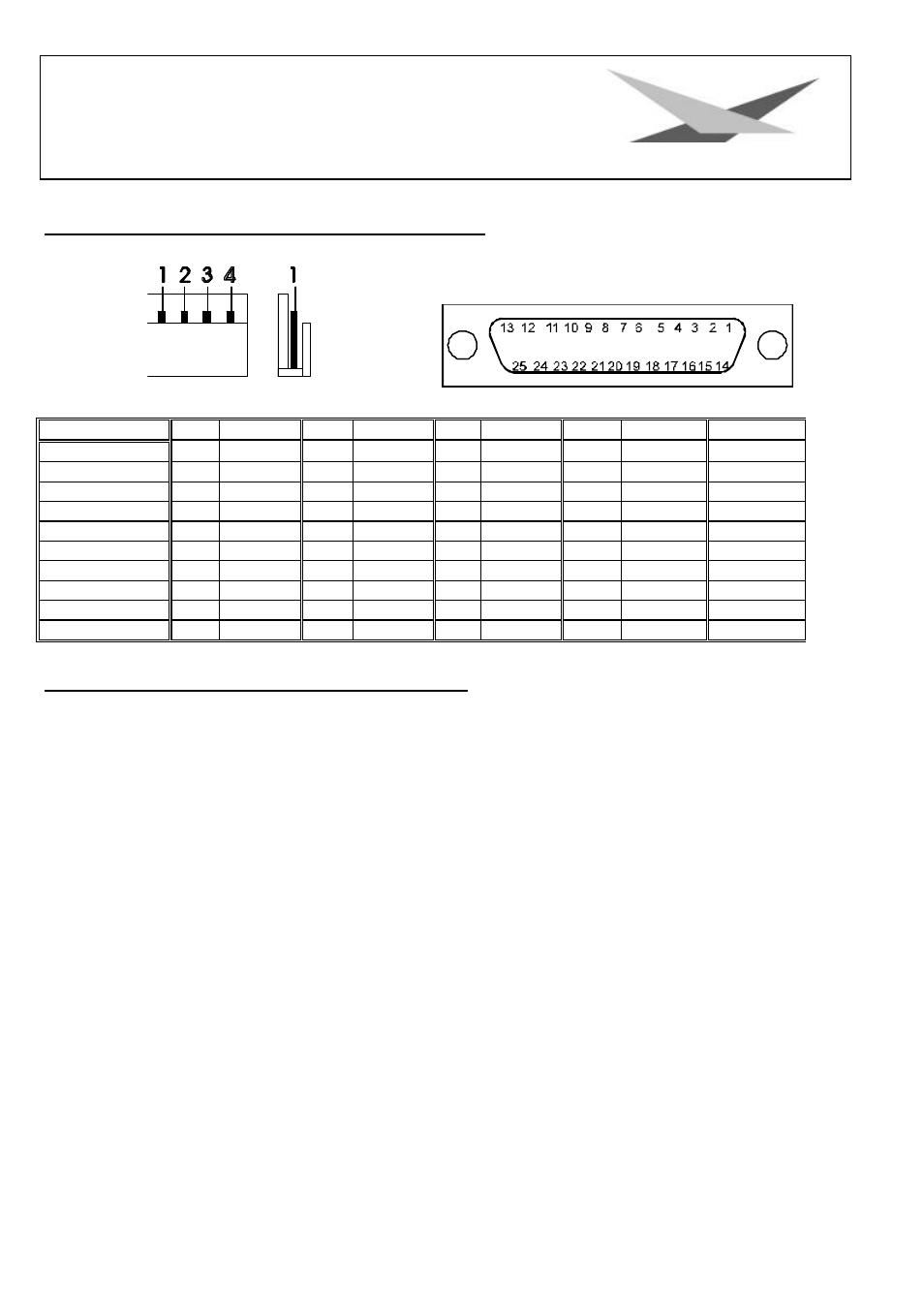

Belegung der Steckerleisten und Jumper
Pin Farbe Pin Farbe Pin Farbe Pin Farbe Stecker
X-Motor 1 blau 2 grün 3 rot 4 gelb JP4
Y-Motor 1 blau 2 weiß 3 rot 4 gelb JP5
Effektrad 1 blau 2 grün 3 rot 4 gelb P2
Farbrad 14 blau 15 grün 16 rot 17 gelb P1
Shutter/Dim.1 5 blau 6 orange 7 rot 8 gelb P2
Shutter/Dim.2 9 blau 10 orange 11 rot 12 gelb P2
Goborad 5 blau 6 grün 7 rot 8 gelb P1
Gobodreh 9 blau 10 grün 11 rot 12 gelb P1
Iris 1 blau 2 grün 3 rot 4 gelb P1
DMX In/Out 1 grün 2 schwarz 3 rot 4 weiß JP3
Stückliste Platine Varyscan* 4 1200 HMI
R1 10M 0,6W R41 30R 0,6W
R2 22K 0,6W R42 60R 0,6W
R3 9*10K Sip 0,25W R43 240R 0,6W
R4 9*10K Sip 0,25W R44 120R 0,6W
R5 10K 0,6W R45 30R 0,6W
R6 10K 0,6W R46 60R 0,6W
R7 10K 0,6W R47 240R 0,6W
R8 2,2K 0,6W R48 120R 0,6W
R9 15K 0,6W R49 1,2R 1W
R10 1,2R 1W R50 1,2R 1W
R11 1K 0,6W R51 30R 0,6W
R12 1,2R 1W R52 60R 0,6W
R13 1K 0,6W R53 240R 0,6W
R14 1,5R 1W R54 120R 0,6W
R15 1K 0,6W R55 30R 0,6W
R16 1,5R 1W R56 60R 0,6W
R17 1K 0,6W R57 240R 0,6W
R18 15K 0,6W R58 120R 0,6W
R19 1,5R 1W R59 300R 0,6W
R20 1,5R 1W R60 150R 0,6W
R21 37R 0,6W R61 75R 0,6W
R22 75R 0,6W R62 37R 0,6W
R23 300R 0,6W R63 300R 0,6W
R24 150R 0,6W R64 150R 0,6W
R25 37R 0,6W R65 75R 0,6W
R26 75R 0,6W R66 37R 0,6W
R27 300R 0,6W
R28 150R 0,6W
R29 2R 1W
