JB-Lighting Varyscan 4 1200 HMI - Handbuch (Seite 13)

13
Varyscan
®
4 1200 HMI
Achten Sie darauf, daß das Gobo exact mit den Schlitzen in der Halterung einrastet. Wenn das Gobo richtig eingesetzt
ist, läßt es sich ganz leicht in der Halterung bewegen. Jetzt können Sie den Deckel wieder schließen.

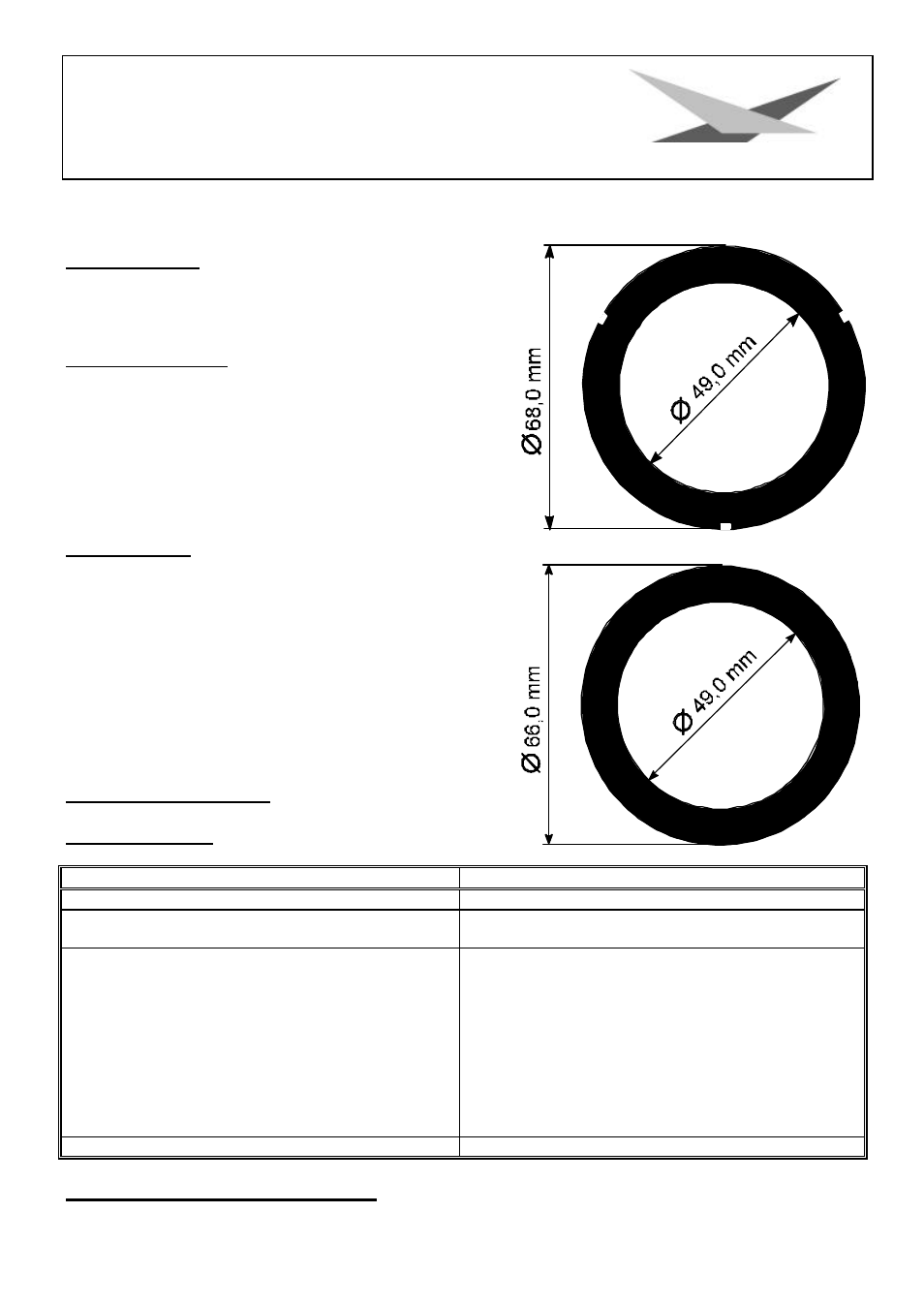

Gobo-Maße:
Sie haben an Ihrem Varyscan ® 4 1200 HMI die Möglichkeit zwei
verschiedene Gobo-Maße einzusetzen.
1. Gobos im JB-Format:
Außendurchmesser: 68,0 mm
Nutzdurchmesser:
49,0 mm
Vorteil: Durch die Ausklinkungen mit 1mm Tiefe mit 120°-Teilung
ist gewährleistet, daß sich die Gobos in der Gobohalterung auf
dem Goborad nicht wie bei anderen Herstellern drehen.
2. Standardformat: (M-Size)
Außendurchmesser: 66,0 mm
Nutzdurchmesser:
49,0 mm
B Serviceanleitung
Fehlerbehebung
Fehler Behebung des Problems
Das Gerät arbeitet überhaupt nicht
(kein Lüftergeräusch zu hören) 16 Ampere-Sicherung des Gerätes
austauschen (Skizze Seite 5)
Der Brenner des Gerätes leuchtet nicht, aber die
Elektronik funktioniert,
d.h. die Motoren funktionieren 1. Der Brenner ist defekt, der Brenner muß getauscht
werden
2. Der Temperaturschalter des Gerätes hat ausgelöst.
Stecken Sie Ihren Varyscan
® aus und stecken Sie Ihn
nach ca. 15 Minuten wieder ein. Kontrollieren Sie nun, ob
beide Lüfter noch laufen, und ob diese sauber sind. Sollte
ein Lüfter defekt sein, so lassen Sie diesen von einem
Fachmann oder dem Hersteller austauschen. Sollte der
Scanner immer wieder abschalten, wenden Sie sich bitte
an Ihren Händler
DMX-Eingang funktioniert nicht DIP-Schaltereinstellung kontrollieren
Abgleichen des Spiegelanschlages
Um den Spiegel an Ihrem Varyscan ® 1200 HMI abzugleichen, gehen Sie wie folgt vor:
