Varyscan
®
4 1200 HMI

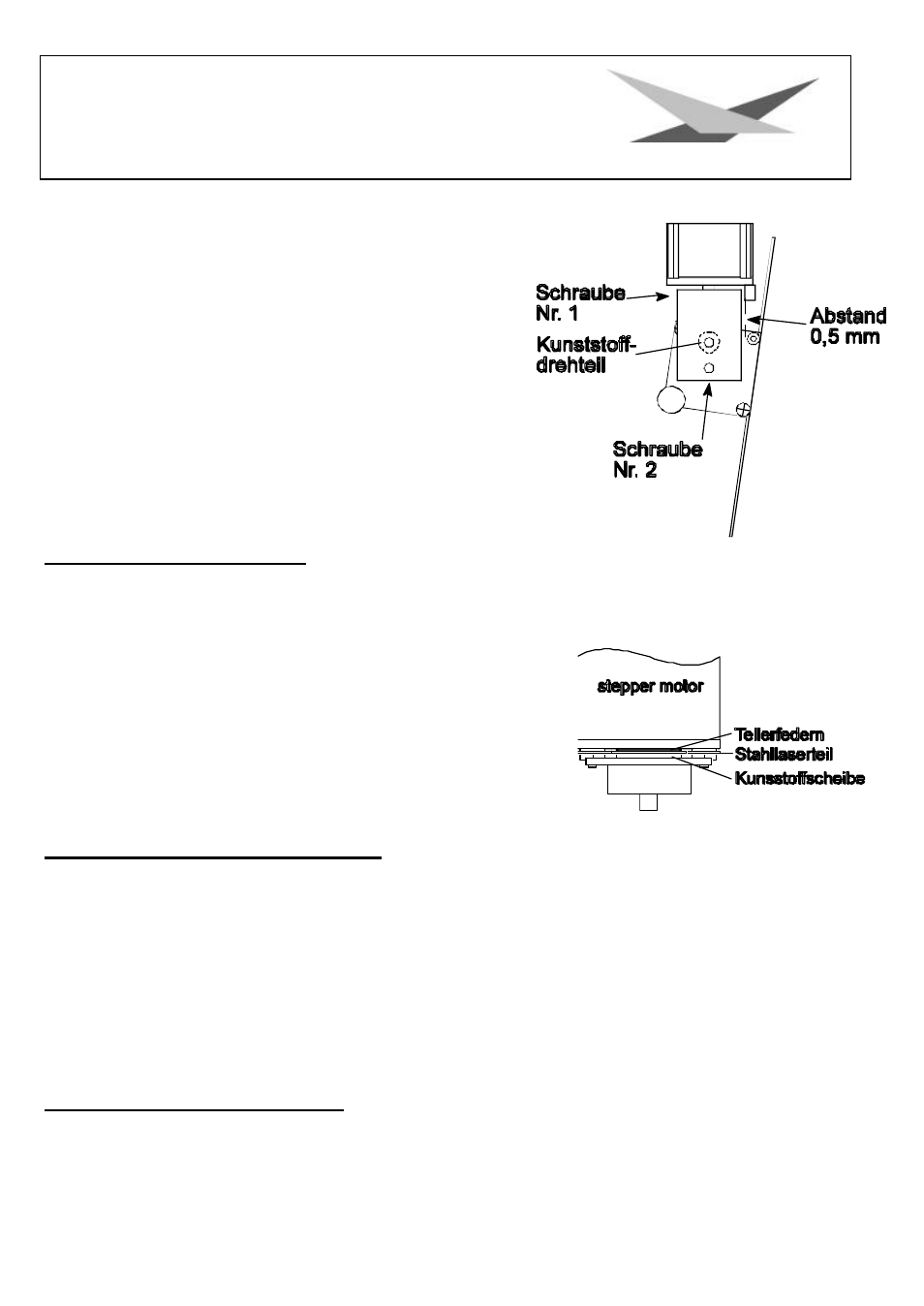

Stellen Sie am DIP-Schalter Nr. 1 den Initialisierungsmodus ein (DIP-Schalterstellung siehe Seite 7) und schalten Sie
Ihren Varyscan
® ein. Warten Sie nun, bis der Scanner seine
Initialisierung durchlaufen hat und alle Motoren stehen. Lösen Sie nun
zuerst mit einem Innensechskantschlüssel (Schlüsselweite 2,0 mm)
die Schraube Nr. 1. Drehen Sie nun den Spiegelbügel in Richtung des
Anschlages bis zu einem Abstand von 0,5mm. Ziehen Sie nun die
Schraube Nr. 1 wieder fest. Achten Sie beim Festziehen der Schraube
auf die richtige Einstellung des federnden Druckstückes (siehe untere
Skizze).
Lösen Sie nun die Schraube Nr. 2 und drehen Sie den Y-Motor in Rich-
tung Spiegelbügel und stellen somit zwischen dem Anschlag und dem
Spiegelbügel einen Abstand von 0,5 mm ein.
Achtung: Achten Sie darauf, daß der Y-Motor nicht vom Spiegelbügel
weggedrückt wird, da sonst die Klemmung des Y-Motors nicht mehr
funktioniert. Die Reibefläche des Motors muß ganz am
Kunststoffdrehteil anliegen. Ziehen Sie nun die Schraube Nr. 2 wieder
fest.
Einstellen der "Motorbremse"
Die Motorbremse ist vom Prinzip bei allen Motoren im Scan gleich. Sie setzt sich aus 3 Spezialteilen (Tellerfedern,
Stahllaserteil, Kunststoffscheibe). Diese drei Teile sind in der folgenden Reihenfolge übereinander zu stapeln:
1. Motor
2. Telerfedern
3. Stahllaserteil
4. Kunststoffscheibe
5. zu montierendes Teil.
Jetzt wird das zu montierende Teil fest auf die Achse des Motors gedrückt,
bis die Tellerfedern komplett zusammengedrückt sind, anschließend muß das
zu befestigende Teil um ca. 0,5mm zurückgezogen werden und die
Befestigungsschraube(n) muß/müssen angezogen werden. Jetzt ist die
Motorbremse optimal eingestellt
Regelmäßige Wartungsarbeiten
Achtung: Vor dem Öffnen des Gerätes Netzstecker ziehen!
Öffnen Sie hierzu das Gehäuse, in dem Sie die Kreuzschlitzschrauben an der Oberseite des Varyscan
® herausdrehen.
Um die Einschübe Ihres Varyscan
® herausnehmen zu können, müssen Sie die zwei silbernen Schrauben auf jedem
Seitenteil in der Höhe der Einschübe herausdrehen. Erst jetzt lassen sich die Einschübe herausnehmen. (Skizze Seite
4)
Achtung:
Vergessen Sie nicht beim Abschluß Ihrer Wartungsarbeiten die Einschübe wieder zu
verriegeln, indem Sie die silbernen Schrauben wieder vorsichtig hineindrehen.
1. Reinigung aller optischen Teile:
Sie sollten in regelmäßigen Abständen die optischen Teile des Varyscan ® reinigen, um wieder die maximale Helligkeit
des Scanners herzustellen. Entnehmen Sie, nachdem Sie das Gehäuse wie oben beschrieben geöffnet haben, nun den
Effektradeinschub (Skizze Seite 4) und legen diesen vor Ihnen auf eine Unterlage. Nehmen Sie nun ein fusselfreies Tuch
und etwas Fensterputzmittel und reinigen Sie die Effektfilter auf dem Effektrad.
Anschließend reinigen Sie noch die beiden Linsen (Skizze Seite 4). Um das Objektiv leichter reinigen zu können, lösen
Sie die Objektivhalteschraube und entnehmen das Objektiv. Nun können Sie es leicht innen und außen reinigen.
Entnehmen Sie nun noch den Farbradeinschub, um die Farbfilter zu reinigen. Setzen Sie anschließend das Objektiv, den
