1 eingang 1: drehzahl – Watson-Marlow 620DuN Benutzerhandbuch
Seite 34
Bedienungsanleitung Watson-Marlow 620DuN und 620Du
34
Wählen Sie mit der Taste AUF oder AB im Setupmenü den Menüpunkt Analog aus
und bestätigen Sie die Auswahl mit der Taste ENTER.
Es werden vier Optionen angezeigt: Eingang 1 – Drehzahl, Skalierung – Hub,
Trimmung und Beenden.
Unter Eingang 1 – Drehz. kann der Benutzer der Pumpe mitteilen, welchen Signaltyp
er an Analog 1 anlegen will, oder die Programmoption auswählen. Wird im darauf
folgenden Menü die Option Programm ausgewählt, kann der Benutzer einen
Eingangstyp auswählen und angeben, mit welcher Drehzahl die Pumpe beim Empfang
eines Tiefpegel- oder Hochpegel-Prozesssteuerungssignals laufen soll. Siehe 18.2.1
Eingang 1 – Drehzahl.
Unter Skalierung – Hub kann der Benutzer die Skalierungssteuerung deaktivieren, oder, falls
er die Skalierung aktivieren möchte, der Pumpe mitteilen, welchen Signaltyp er an Analog 2
anlegen will, oder er kann die Programmoption auswählen. Wird im darauf folgenden Menü
die Option Programm ausgewählt, kann der Benutzer einen Eingangstyp auswählen und
angeben, in welchem Drehzahlverhältnis die Pumpe beim Empfang eines Tiefpegel- oder
Hochpegel-Prozesssteuerungssignals laufen soll. Siehe 18.2.1 Eingang 1 – Drehzahl.
Die Option Trim zeigt das oben beschriebene Trimmungsmenü an. Siehe 18.1 Trimmung.
Über Beenden kehrt der Benutzer zum ersten Teil des Setupmenüs zurück. Siehe 18
Setup.
18.2.1 Eingang 1: Drehzahl
Wählen Sie mit der Taste AUF oder AB den Menüpunkt Eingang 1 – Drehzahl und
drücken Sie die Taste ENTER, um die Auswahl zu bestätigen.

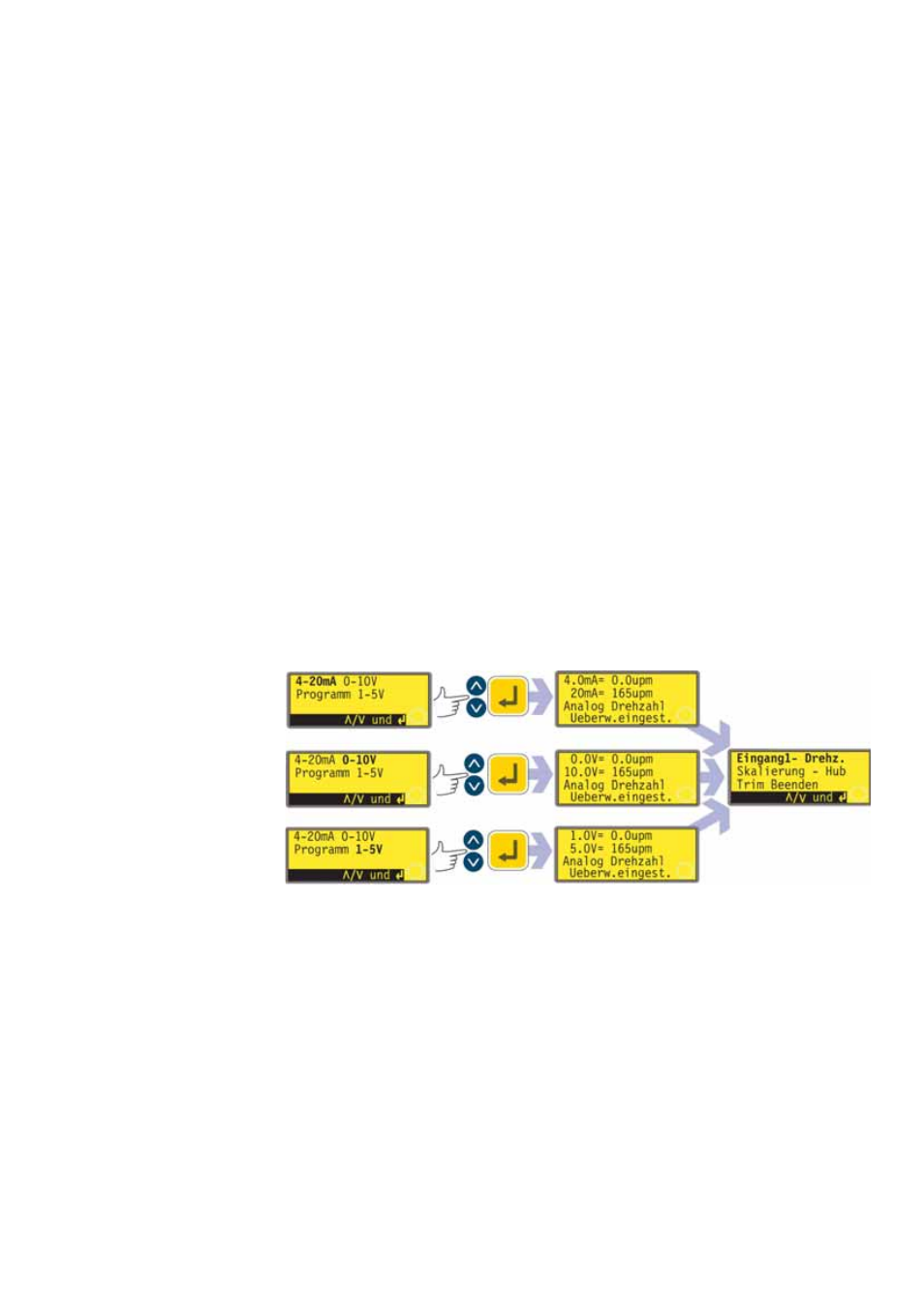

Die Pumpe zeigt drei weitere Optionen an: 4-20 mA, 0-10 V und 1-5 V. Wählen
Sie mit der Taste AUF bzw. AB eine Option und bestätigen Sie mit ENTER.
Die Pumpe konfiguriert die Hardware und die werkseitig eingestellten
Reaktionsdaten und zeigt kurz einen Bestätigungsbildschirm an. Die Anzeige kehrt
zum Analog-Setupmenü zurück. (Siehe Beispieldaten.)
Alternativ kann die Option Programm ausgewählt werden, um die Pumpe so zu
konfigurieren, dass sie in einer vom Benutzer programmierten Weise auf ein
beliebiges Prozesssignal im Bereich 4-20 mA, 0-10 V oder 1-5 V reagiert.
