Bedienungsanleitung Watson-Marlow 620DuN und 620Du 71

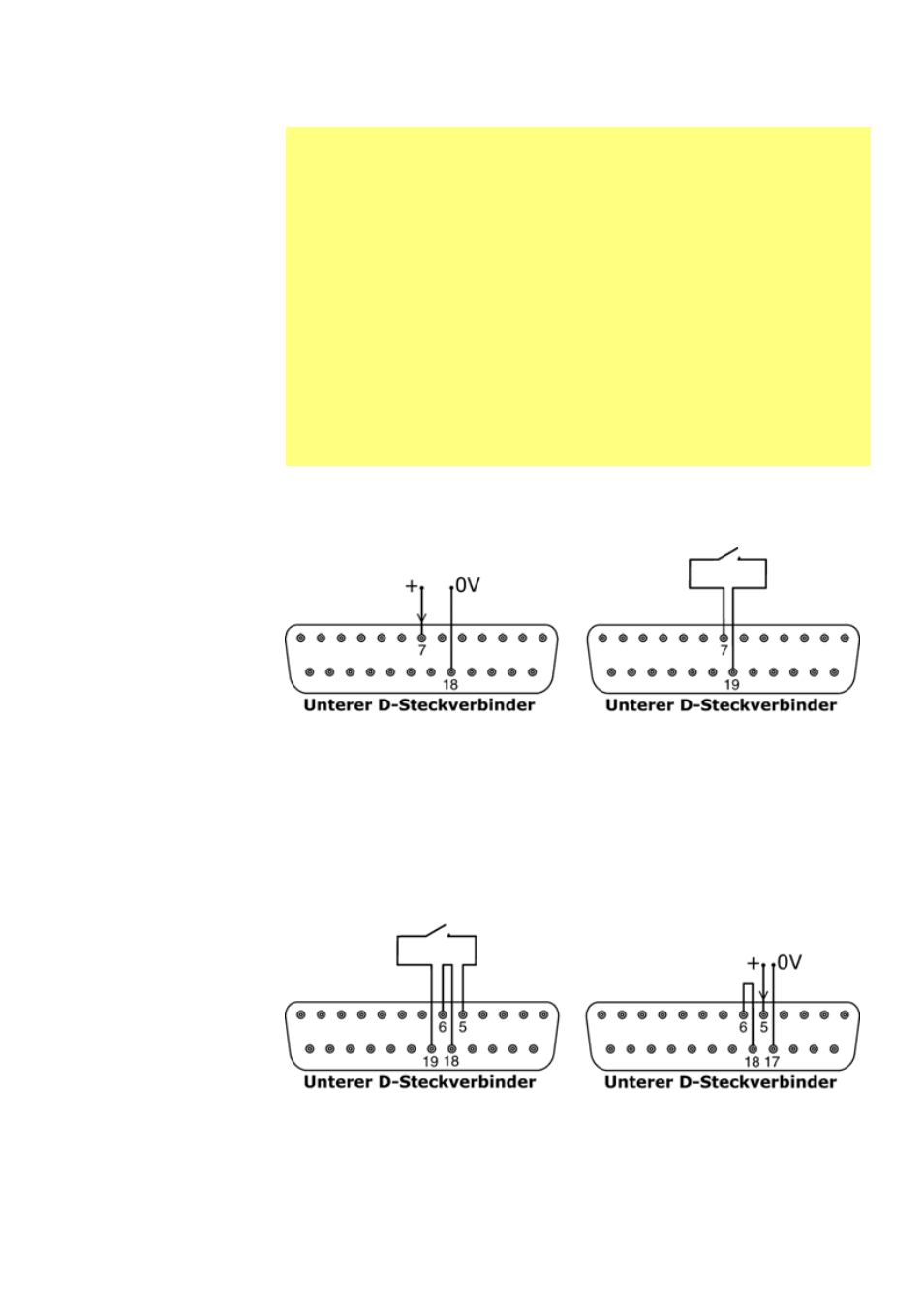

23.5 Run-/Stopp-Eingang
Fern-Ein-/Ausschaltung: Schließen Sie einen Fernsteuerungsschalter zwischen Pins 7 und
19 des unteren D-Steckverbinders an. Alternativ kann ein Logikeingang an Pin 7 des
unteren D-Steckverbinders angelegt werden (Masse an Pin 18). Ein Hochpegeleingang
stoppt die Pumpe, ein Tiefpegeleingang startet sie. Ist keine Verbindung vorhanden bzw.
ist der Schalter offen, läuft die Pumpe. Um die Befehlsrichtung des Run-/Stopp-Eingangs
zu ändern bzw. einzustellen, siehe 18.11 Fern-Ausschaltung im Abschnitt "Setup".
23.6 Drehrichtungseingang
Um die Fern-Drehrichtungssteuerung zu aktivieren und die Taste DREHRICHTUNG
(UMSCHALTEN +1) auf dem Tastenfeld zu deaktivieren, werden Pins 6 und 18 am
Wichtig: Allgemeine Anweisungen für Fernsteuerungseingänge
Alle Fernsteuerungseingänge können auf zwei Arten angeschlossen werden:
Logik
Es kann eine Logikspannung zwischen 5 V TTL und 24 V Industrielogik an den
Eingangspin angeschlossen werden. Die Pumpe ist so konfiguriert, dass sie
ohne Abänderung überall in diesem Bereich funktioniert. Ein beliebiger 0-V-Pin
wird an die 0 V des Steuergeräts angeschlossen, um die Schaltung
herzustellen. Es wird ein 0 V-Pin in der Zeichnung angegeben, es kann aber
ein beliebiger verwendet werden. Das Tiefpegelsignal entspricht 0 V. Das
Hochpegelsignal entspricht 5V?24V.
Schalter
Es kann ein Fernsteuerungsschalter zwischen dem Eingangspin und einer
beliebigen positiven Spannungsversorgung von der Pumpe angeschlossen
werden. Es ist ein 5 V-Versorgungspin im Schaltschema angegeben, es gibt
jedoch mehrere, die verwendet werden können – entweder 5 V oder eine
andere positive Spannung. Verwenden Sie jedoch nicht Pin 21 am unteren D-
Steckverbinder oder Pin 20 am oberen D-Steckverbinder.
