Watson-Marlow 620DuN - Handbuch (Seite 69)

Bedienungsanleitung Watson-Marlow 620DuN und 620Du 69
Schaltkreisimpedanz bei 4–20 mA: 250 Ω.
Für den Spannungsbetrieb kann eine zuverlässige Spannungsquelle mit einem
Gleichstrom-Voltmeter verwendet werden. Schaltkreisimpedanz: 22 k
Ω.
Die Reaktionsumkehrung erfolgt über die Software. Kehren Sie nicht die Polarität der Pins um.
Ein abgesetzes Potentiometer mit einem Nennwert zwischen 1k und 2k mit mindestens
0,25 W ist wie abgebildet anzuschließen. Legen Sie beim Verwenden eines abgesetzten
Potentiometers nicht gleichzeitig ein Spannungs- oder Stromsignal an. Das
Drehzahlsteuerungssignal muss relativ zu den Mindest- und Höchsteinstellungen des
Potentiometers kalibriert werden. Dies erfolgt über die Software – siehe 18.1 Trimmung
im Abschnitt "Setup".
Bei der Verwendung eines abgesetzten Potentiometers muss der Analogeingang im
Setupmenü auf Spannung eingestellt werden. Andernfalls wird die Referenz spannungsv -
ersorgung von Pin 21 überlastet und liefert keine vollen 5 V oder 10 V.
23.2 Skalierung – Analogeingang 2
Die Drehzahl der Pumpe kann mit einem der folgenden Verfahren ferngesteuert skaliert
werden: analoges Spannungssignal im Bereich von 0–10 V oder 1-5 V, analoges
Stromsignal im Bereich von 4–20 mA oder abgesetztes Potentiometer.

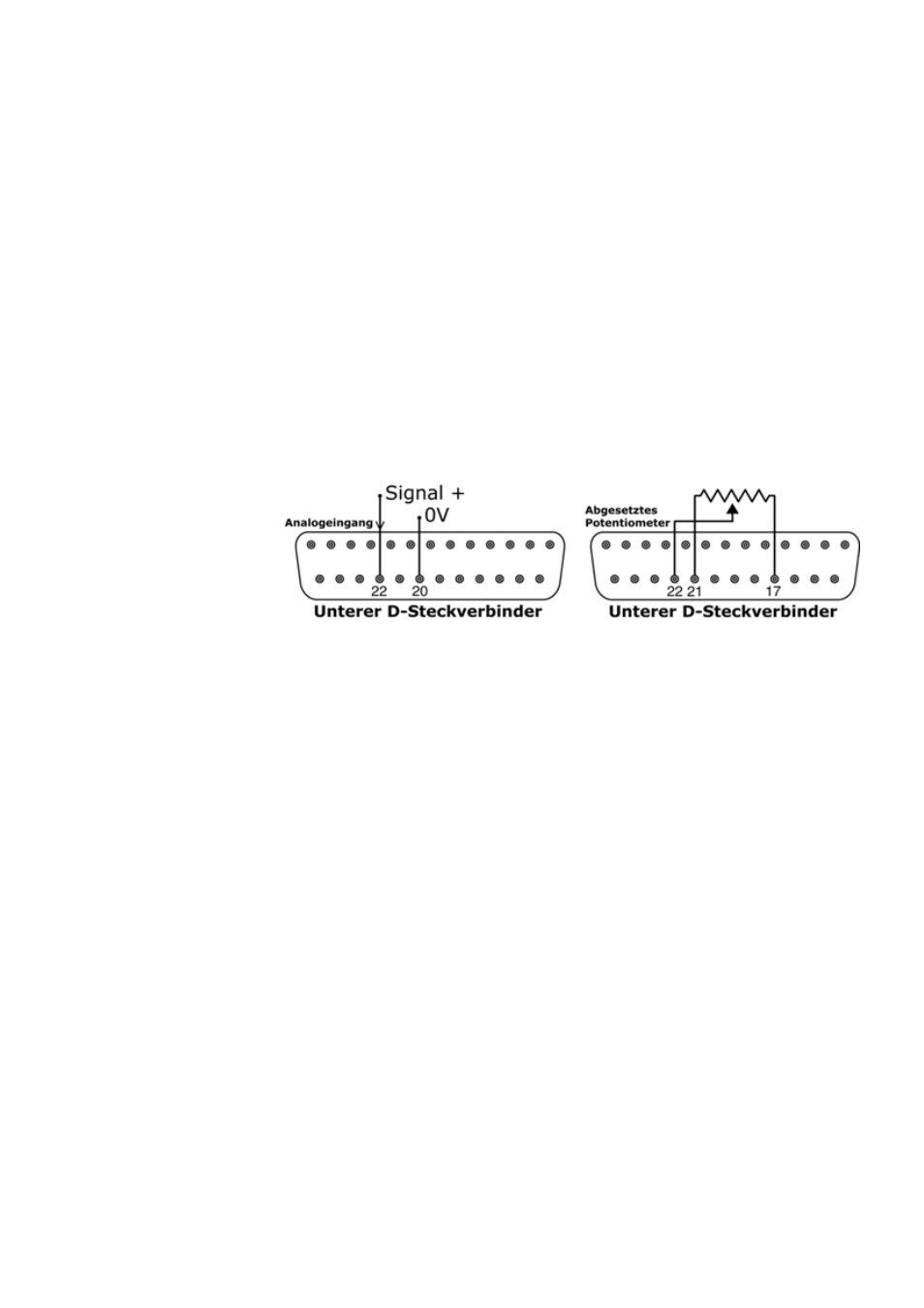

Das Analog-Skalierungssignal muss an Pin 22 des unteren D-Steckverbinders angelegt
werden. 0 V an Pin 20. Die über Analog 1 eingestellte Pumpendrehzahl wird im Verhältnis
zu dem Signal von Analog 2 nach der Gleichung y=as skaliert, wobei a die über Analog
1 eingestellte Drehzahl, s die über Analog 2 eingestellte Skalierung (0 V oder 4 mA = 0,
linear ansteigend bis 10 V oder 20 mA = 1) und y die skalierte Drehzahl ist. Falls Analog
2 für eine umgekehrte Reaktion eingestellt wurde, trifft das entsprechend Umgekehrte
zu. Siehe 18.2 Analog im Abschnitt "Setup".
Schaltkreisimpedanz bei 4–20 mA: 250 Ω.
Für den Spannungsbetrieb kann eine zuverlässige Spannungsquelle mit einem
Gleichstrom-Voltmeter verwendet werden. Schaltkreisimpedanz: 22 k
Ω.
Die Reaktionsumkehrung erfolgt über die Software. Kehren Sie nicht die Polarität der Pins
um.
Ein abgesetzes Potentiometer mit einem Nennwert zwischen 1k und 2k mit mindestens
0,25 W ist wie abgebildet anzuschließen. Legen Sie beim Verwenden eines abgesetzten
Potentiometers nicht gleichzeitig ein Spannungs- oder Stromsignal an. Das
Drehzahlsteuerungssignal muss relativ zu den Mindest- und Höchsteinstellungen des
Potentiometers kalibriert werden. Dies erfolgt über die Software – siehe 18.1 Trimmung
im Abschnitt "Setup".
Bei der Verwendung eines abgesetzten Potentiometers muss der Analogeingang im
Setupmenü auf Spannung eingestellt werden. Andernfalls wird die Referenzspannungs -
versorgung von Pin 21 überlastet und liefert keine vollen 5 V oder 10 V.
