Bedienungsanleitung Watson-Marlow 620DuN und 620Du 79
Die Automatikbetriebbildschirme enthalten vier Angaben: die Drehzahl, mit der die
Pumpe nach Empfang eines Tiefpegelsignals (4 mA, 1 V oder 0 V) an Analog 1 läuft,
die Drehzahl, mit der die Pumpe nach Empfang eines Hochpegelsignals (20 mA, 5 V
oder 10 V) an Analog 1 läuft, die Solldrehzahl (das heißt die Drehzahl, mit der die
Pumpe entsprechend dem Analog-Drehzahlsignal und dem Analog-Skalierungssignal,
sofern die Skalierung eingestellt ist, gegenwärtig läuft) und die Fördermenge in der
ausgewählten Maßeinheit (siehe 18.8 Fördermenge-Maßeinheiten). Die prozentuale
Skalierung wird ebenfalls angezeigt, sofern sie aktiviert wurde.
Falls die manuelle Skalierung im Setupmenü (siehe 18.2 Analog) aktiviert wurde,
kann die prozentuale Skalierung mit den Tasten AUF und AB im Bereich von 0% bis
100% eingestellt werden.
Die Pumpe reagiert auf digitale Fernsteuerungseingänge. Wenn der Run-/Stopp-
Eingang die Pumpe anhält, wird in der untersten Zeile des
Automatikbetriebbildschirms "Fern-Ausschaltung" angezeigt. Wenn der Eingang die
Pumpe wieder einschaltet, wird diese Anzeige ausgeblendet und die Pumpe läuft
normal weiter.
Wird die Pumpe angehalten, weil ein Leck erkannt wurde, erscheint die Meldung
"Leck erkannt". Kontrollieren und zurücksetzen, dann Stop drücken". Siehe 26.1
Fehlercodes.
Die Fernsteuerungs-Statusausgänge sind voll funktionsfähig.
So wechseln Sie aus dem Automatikbetrieb
Wenn durch Drücken der Taste AUTO (UMSCHALTEN + 9) und Auswahl der Option
Analog in den Automatikbetrieb gewechselt wurde, wird durch Drücken von MAN
(UMSCHALTEN + 6) zur Handbedienung zurückgekehrt.
Wenn durch Anlegen eines Hochpegelsignals an den Fernsteuerungs-Auto/Manuell-
Eingang in den Automatikbetrieb gewechselt wurde, kann der Automatikbetrieb
durch Anlegen eines Tiefpegelsignals (0 V) an den Fernsteuerungs-Auto/Manuell-
Eingang wieder verlassen werden.
Die Pumpe kehrt in den Handbedienungsbetrieb zurück und läuft mit der
Solldrehzahl und dem Betriebsstatus des vorherigen Analogbetriebs.

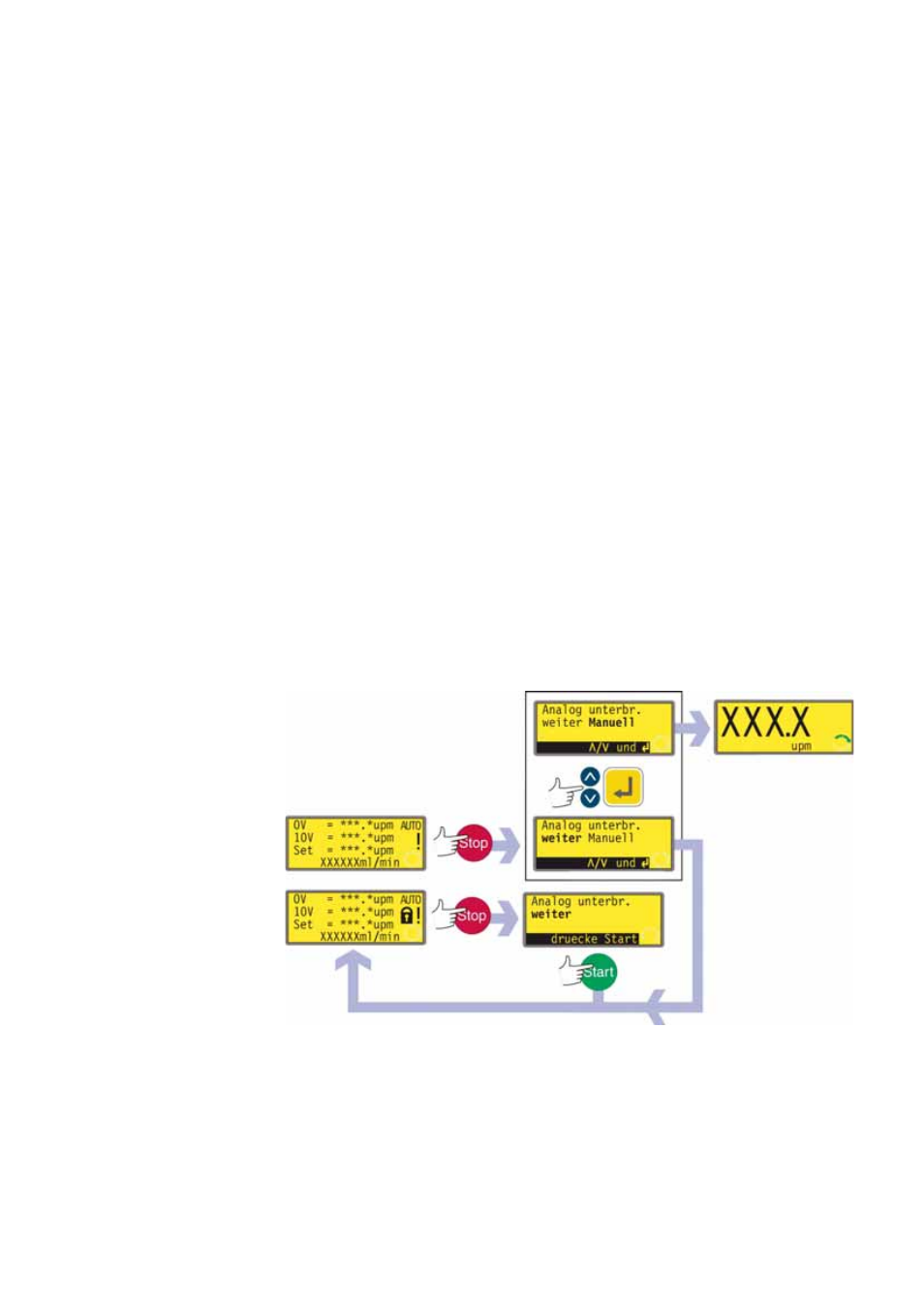

Not-Aus
Drücken Sie in einem Notfall die Taste STOP. Die Pumpe hält an und zeigt einen
Unterbrechungsbildschirm an.
Ist die Tastenfeldverriegelung aktiv, wenn die Taste STOP gedrückt wird, oder
befindet sich die Pumpe im Automatikbetrieb über den Digitaleingang, bietet der
Unterbrechungsbildschirm eine Tastenoption: Drücken Sie die Taste START, um den
Automatikbetrieb fortzusetzen.
