unteren D-Steckverbinder miteinander verbunden. Schließen Sie einen
Fernsteuerungsschalter zwischen Pins 5 und 19 des unteren D-Steckverbinders an.
Schalter offen: Drehung im Uhrzeigersinn. Schalter geschlossen: Drehung entgegen dem
Uhrzeigersinn. Alternativ kann ein Logikeingang an Pin 5 des unteren D-Steckverbinders
angelegt werden, Erde an Pin 17. Hochpegeleingang: Drehung entgegen dem
Uhrzeigersinn, Tiefpegeleingang: Drehung im Uhrzeigersinn. Ist keine Verbindung
vorhanden, dreht die Pumpe standardmäßig im Uhrzeigersinn.
23.7 Eingang Automatisch/Manuell
umschalten

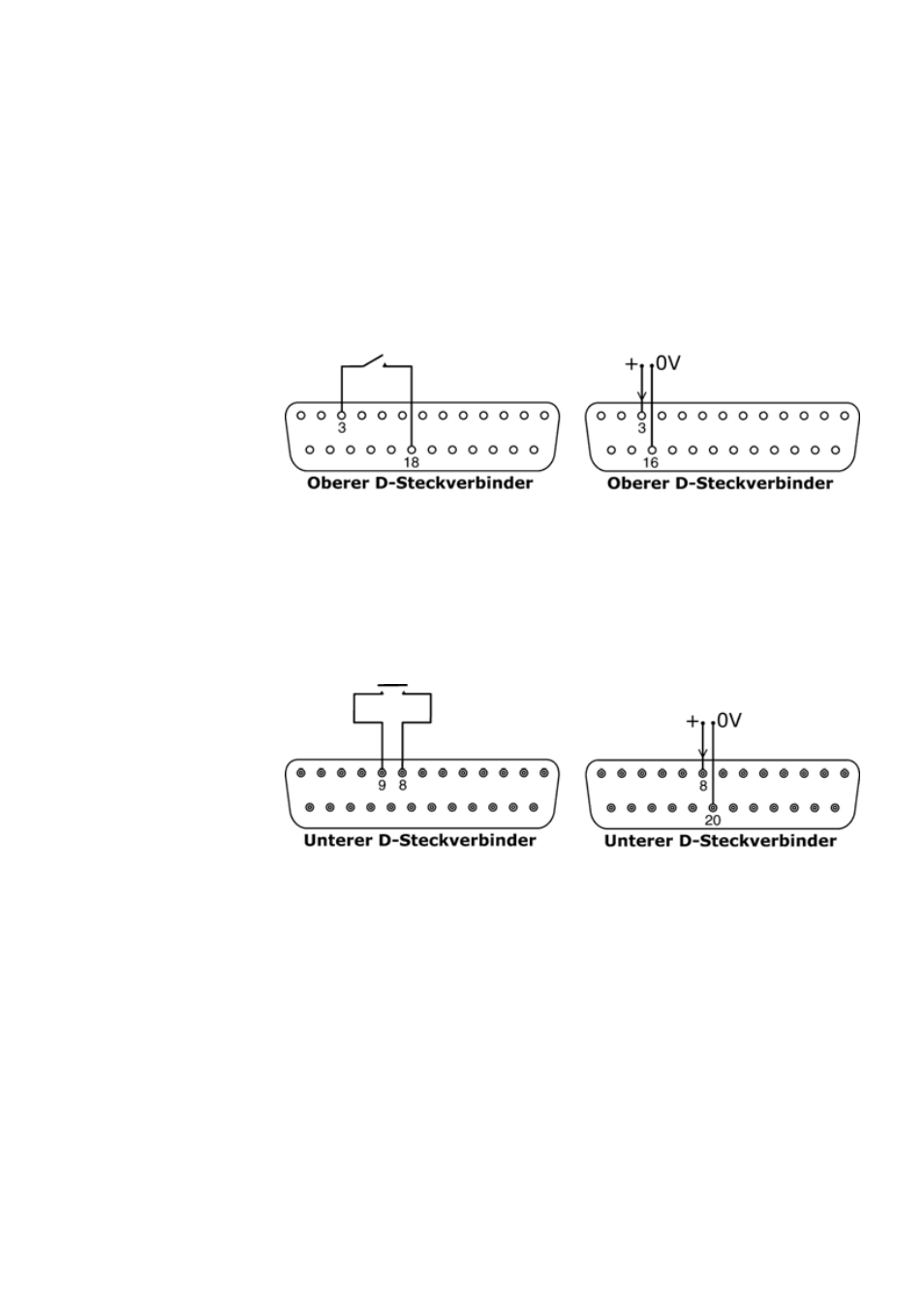

Schließen Sie einen Fernsteuerungsschalter zwischen Pins 3 und 18 des oberen D-
Steckverbinders an. Schalter geschlossen: automatische Steuerung. Schalter offen:
Handbedienung. Alternativ kann ein Logikeingang an Pin 3 des oberen D-Steckverbinders
angelegt werden, Erde an Pin 16. Hochpegeleingang: automatische Steuerung,
Tiefpegeleingang: Handbedienung.
23.8 MemoDose-Eingang
Schließen Sie einen Tastschalter (z.B. einen Fußschalter oder einen Handschalter)
zwischen Pins 8 und 9 des unteren D-Steckverbinders an. Schließen Sie den Schalter, um
mit einer Dosierung zu beginnen. Dieser Eingang ist Software-entprellt und funktioniert
ähnlich, wie die übrigen Fernsteuerungseingänge, beispielsweise mit 5 V bis 24 V-Logik
(siehe oben) mit Pin 8 als Eingang und Pin 20 als 0 V-Pin (unterer D-Steckverbinder).
Hinweis: Dieser Eingang ist Software-entprellt, sodass das Signal entweder nur
kurzzeitig angelegt oder während der Dosierung gehalten werden kann. Wird es gehalten,
muss das Signal vor der nächsten Dosierung weggenommen werden.
