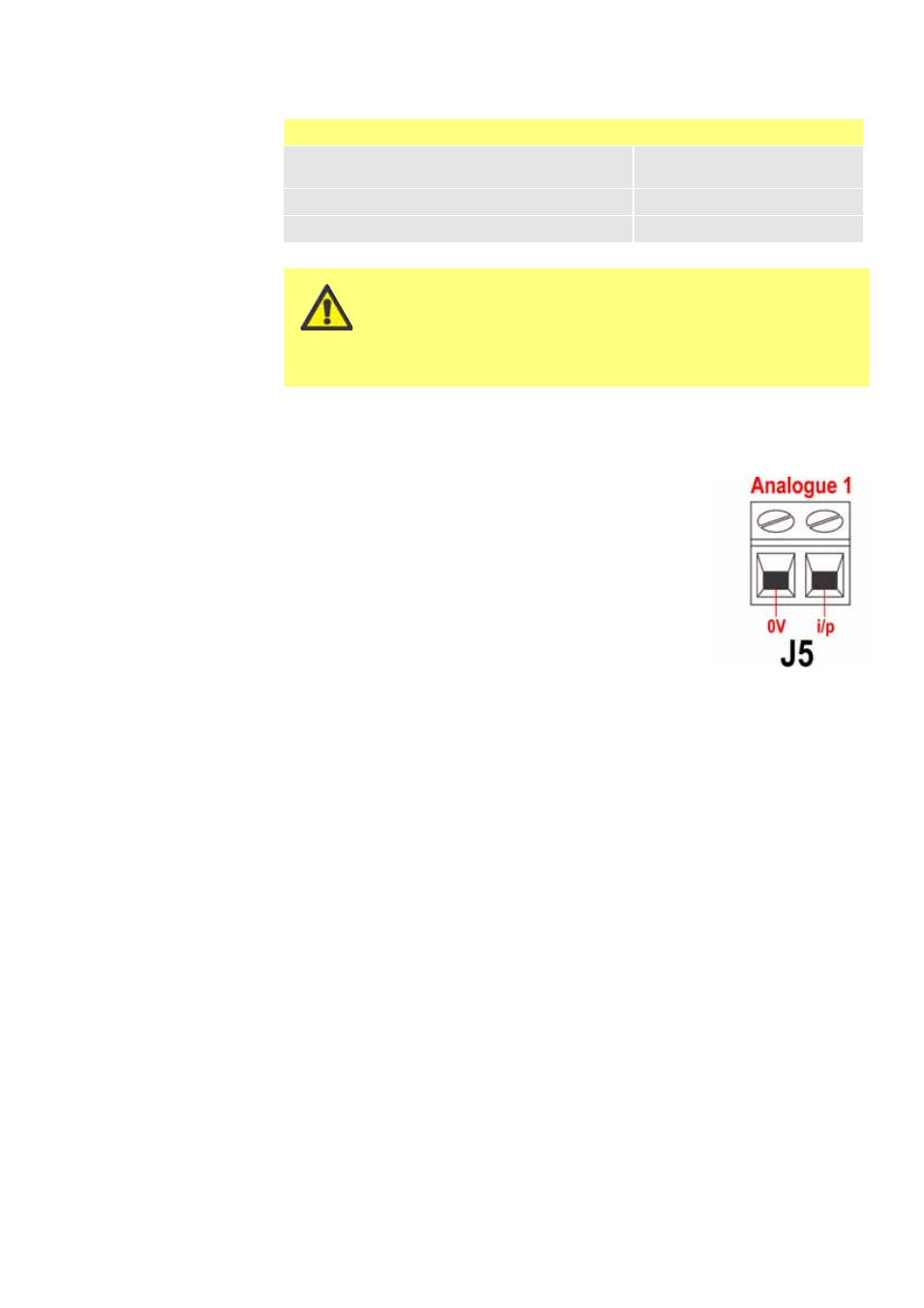

22.3 Drehzahl – Analogeingang
Die Drehzahl der Pumpe kann mit einem der folgenden Verfahren
ferngesteuert werden: analoges Spannungssignal im Bereich
von 0–10 V oder 1-5 V, analoges Stromsignal im Bereich von
4–20 mA oder abgesetztes Potentiometer mit einer 10-V-
Versorgungsspannung von J7.
Das analoge Prozesssignal muss an die i/p-Klemme des Analog
1-Steckverbinders (J5) angelegt werden. Masse an die 0-V-
Klemme desselben Steckverbinders. Die Pumpe reagiert mit
zunehmender Fördermenge auf ein ansteigendes Steuersignal
(direkte Reaktion) bzw. mit zunehmender Fördermenge auf ein
abfallendes Steuersignal (umgekehrte Reaktion). Siehe 18.2
Analog.
RS485-Einstellungen
Baud
Einstellung unter Setup, Baud.
Werkseinstellung: 9600
Parität
Keine
Stopbits
2
Handshake
Keiner
Datenbits
8
Auto echo
Ein
An die D-Steckverbinder darf keine Netzspannung angelegt
werden. Legen Sie die korrekten Signale an die aufgeführten
Pins an. Begrenzen Sie die Signalstärke auf die angegebenen
Höchstwerte. Legen Sie keine Spannung an andere Pins an.
Anderenfalls können dauerhafte Schäden entstehen, die
nicht durch die Garantie abgedeckt sind.
