Bedienungsanleitung Watson-Marlow 620DuN und 620Du
41
Leck erkannt
Zusammen mit einem Leckdetektor liefert dieser Ausgang einen Alarm, wenn die
Pumpe nach einem Schlauchversagen automatisch ausgeschaltet wurde.
Pumpenkopf
Liefert einen Alarm, wenn der Pumpenkopfdeckel offen ist. Wenn sie läuft, hält die
Pumpe an.

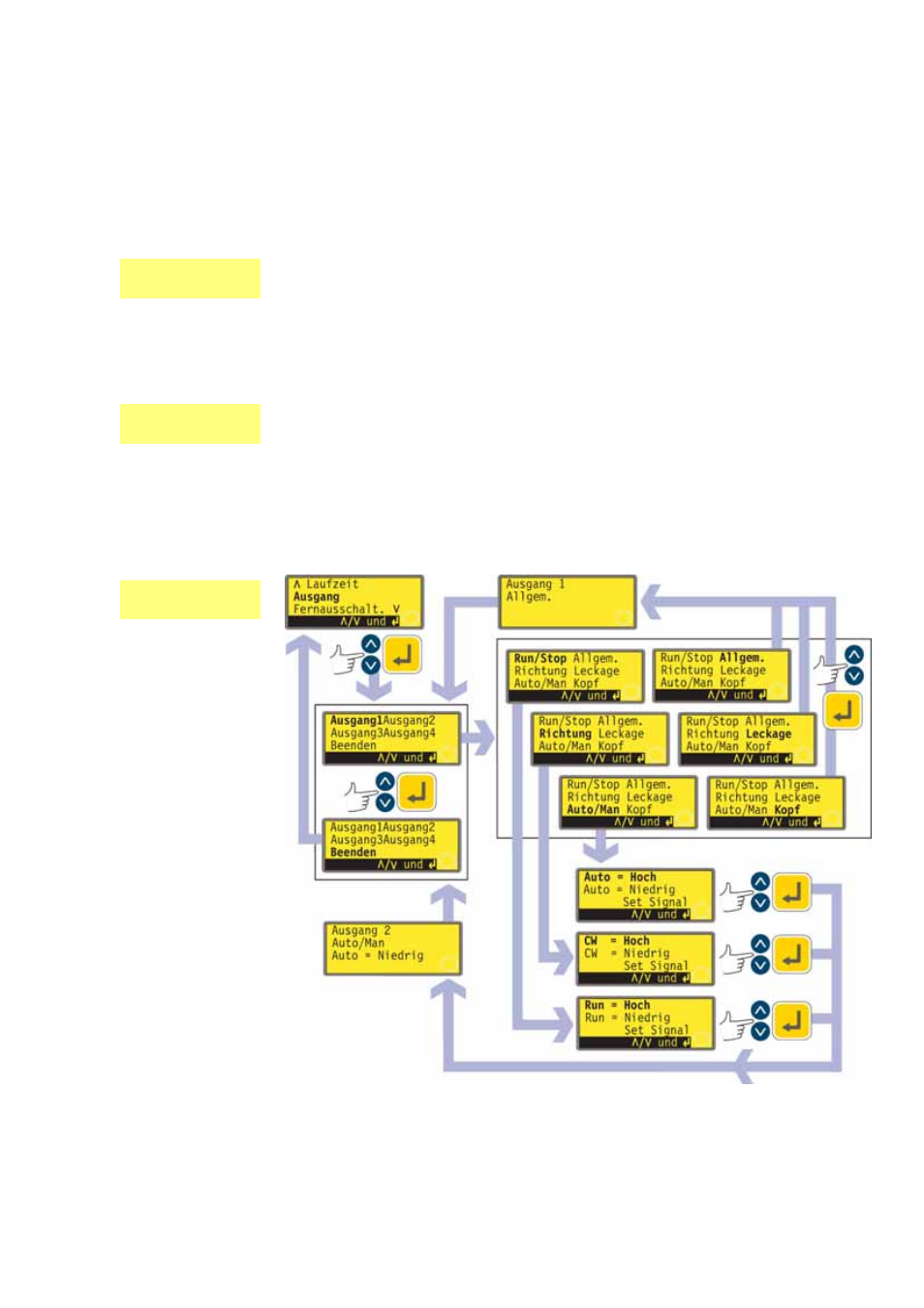

Die Ausgänge 1-4 sind einpolige, umschaltende Relaiskontakte: Relais 1, 2, 3 und 4.
Nehmen Sie den Anschluss an die Schließ- und Öffnungskontakte des Relais nach
Erfordernis vor und konfigurieren Sie die Software der Pumpe dementsprechend. Siehe
unten in diesem Abschnitt.
Hinweis: Die Relaiskontakte dieser Pumpe haben eine maximale Belastbarkeit von 30
VDC Spannung bei einer maximalen Last von 30 W.
Ausgang 1 und Ausgang 2 stehen in zwei Formaten zur Verfügung:
Von Pins 10 und 11 am unteren D-Steckverbinder als 5V TTL-Signale.
Von Pins 10 und 11 am oberen D-Steckverbinder als Open-Kollektor-Logikausgänge.
Ausgang 3 und Ausgang 4 liefern Open-Kollektor-Logikausgänge von Pins 13 bzw. 12 am
oberen D-Steckverbinder.
Eine Versorgungsspannung von der Pumpe (5 V, 10 V, 12 V) oder eine benutzerseitige
Spannung von bis zu 30 V an Pin 22 am oberen D-Steckverbinder liefert den
Spannungspegel für diese logischen Statusausgänge.
DuN
Du
DuN, Du
