Bedienungsanleitung Watson-Marlow 620DuN und 620Du 61
Die über Analog 1 eingestellte Pumpendrehzahl wird im Verhältnis zu dem Signal von
Analog 2 nach der Gleichung y=as skaliert, wobei a die über Analog 1 eingestellte
Drehzahl, s die über Analog 2 eingestellte Skalierung (0 V oder 4 mA = 0, linear
ansteigend bis 10 V oder 20 mA = 1) und y die skalierte Drehzahl ist. Falls Analog 2 für
eine umgekehrte Reaktion eingestellt wurde, trifft das entsprechend Umgekehrte zu.
Siehe 18.2 Analog im Abschnitt "Setup".
22.5 Drehzahl – Analogausgang

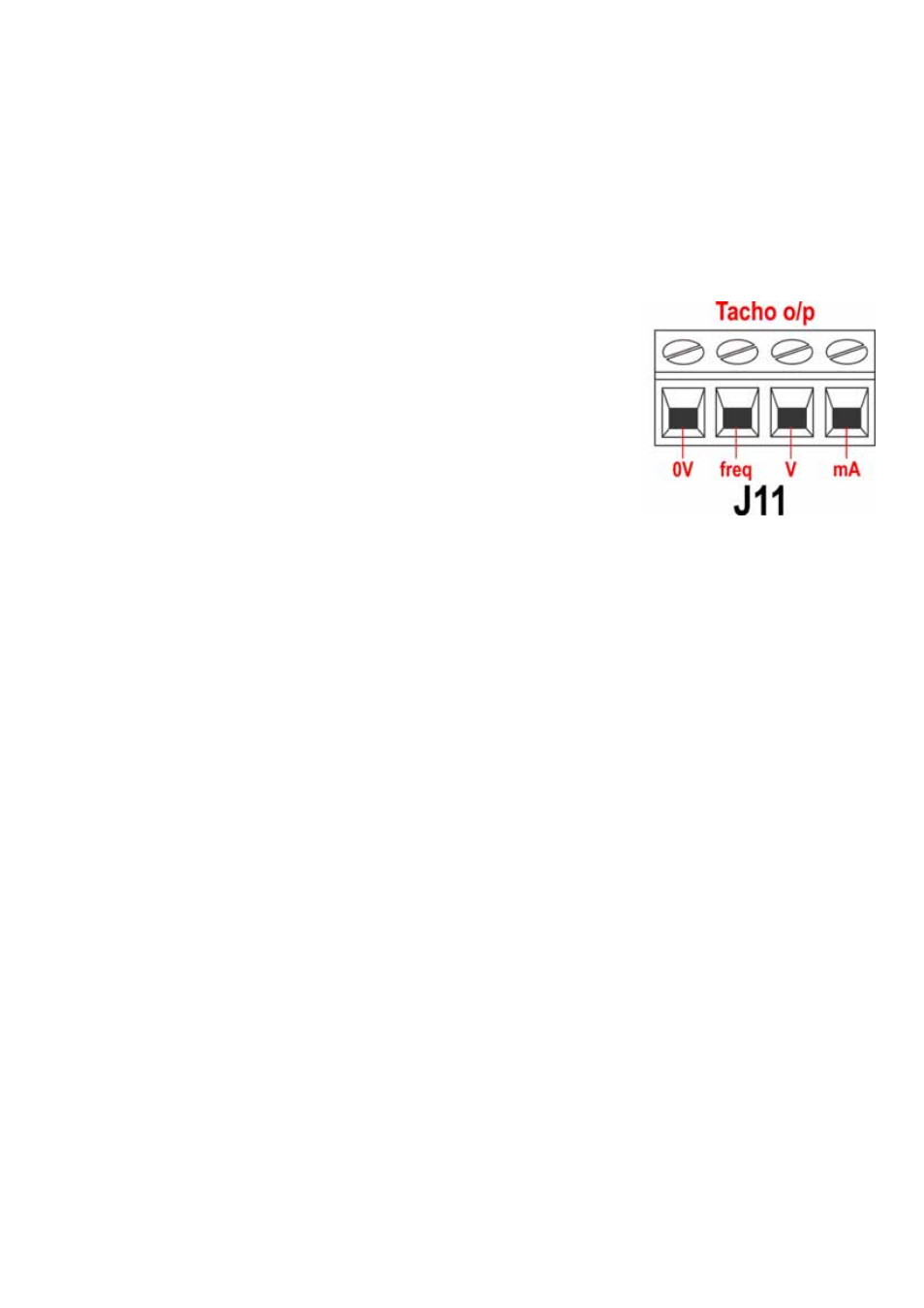

Ein analoges Spannungsausgangssignal steht am
Tachoausgang-Steckverbinder (J11) zwischen der
V-Klemme und der 0-V-Klemme zur Verfügung. Die
Spannung ist direkt proportional zur Drehzahl des
Pumpenkopfs. 0 V = Drehzahl 0; 10 V = Höchst
-
drehzahl.
Ein analoges Stromsignal im Bereich von 4–20 mA
liegt zwischen der mA-Klemme und der 0-V-
Klemme an. Der Strom hat einen Festwert und ist
direkt proportional zur Drehzahl des Pumpenkopfes.
4 mA = Drehzahl 0; 20 mA = Höchst d rehzahl.
Hinweis: Falls der mA-Ausgang benutzt werden
soll, um den Stromwert an einem Multimeter abzulesen, muss ein 250-
Ω-Widerstand in
Reihe geschaltet werden.
22.6 Tacho-Frequenzausgang
Ein Tacho-Frequenzausgang steht am Tachoausgang-Steckverbinder (J11) zwischen der
freq-Klemme und der 0-V-Klemme zur Verfügung. Der Ausgang liefert einen +5-V-
Rechteckimpuls (maximal 0,5 mA), dessen Frequenz der Drehzahl des Pumpenkopfs
direkt proportional ist. Der Ausgang liefert 5,578 Hz/Umdrehungen pro Minute – 334
Impulse pro Umdrehung der Ausgangswelle. Die Impulsfolge der Pumpe kann zur
Berechnung der Drehzahl oder zur Bestimmung der Anzahl der Pumpenkopfumdrehungen
herangezogen werden. Dieser Ausgang ist stark genug, um in bis zu 3 m Entfernung von
der Pumpe benutzt werden zu können. Bei längeren Kabeln ist eine Signalverstärkung
erforderlich.
