Pumpe die Hardware und die Kalibrierdaten entsprechend. Es wird erst kurz ein
Bestätigungsbildschirm und dann wieder das Analog-Setupmenü angezeigt.
Wenn Sie die Option Programm auswählen, zeigt die Pumpe: mA (4-20 mA) und
V (0-10 V). Wählen Sie mit der Taste AUF bzw. AB eine Option und bestätigen
Sie mit ENTER.
Die Pumpe zeigt einen Bildschirm an, in dem der Benutzer das für den
Tiefpegelsignaleingang erforderliche Drehzahlverhältnis (4 mA oder 0 V) als Wert
von 0% bis 100% eingeben kann. Geben Sie den Wert mit der Taste AUF oder
AB ein und drücken Sie zur Bestätigung die Taste ENTER.
In einem ähnlichen Bildschirm kann der Benutzer das für den Hochpegelsign -
aleingang erforderliche Drehzahlverhältnis (20 mA oder 10 V) als Wert von 0%
bis 100% eingeben. Geben Sie diesen Wert auf die gleiche Weise ein.
Wenn an einer beliebigen Stelle während des Setups (vor dem Drücken der Taste
ENTER im Bildschirm für das Hochpegelsignal-Drehzahlverhältnis) die Taste
STOP gedrückt wird, wird im Display wieder der vorherige Bildschirm angezeigt.
Nachdem die Hoch- und Tiefpegelwerte eingegeben und bestätigt wurden,
konfiguriert die Pumpe die Hardware und die Basiskalibrierungsdaten. Es wird
erst kurz ein Bestätigungsbildschirm angezeigt und dann eine Warnung, dass das
Analogsignal noch nicht getrimmt wurde. Die Anzeige kehrt zum Analog-
Setupmenü zurück.
Siehe 22.4 Skalierung – Analogeingang 2 im Abschnitt "Verkabelung der automatischen
Steuerung".
18.2.3 Trimmung
Die Option Trim zeigt das oben beschriebene Trimmungsmenü an. Siehe 18.1 Trimmung.
Es wird empfohlen, grundsätzlich eine Trimmungskalibrierung durchzuführen, um die
Reaktion der Pumpe auf das tatsächliche Analog-Prozesssignal abzustimmen.
18.2.4 Beenden
Über Beenden kehrt der Benutzer zum ersten Teil des oben beschriebenen Setupmenüs
zurück. Siehe 18 Setup.
18.3 Anzeige

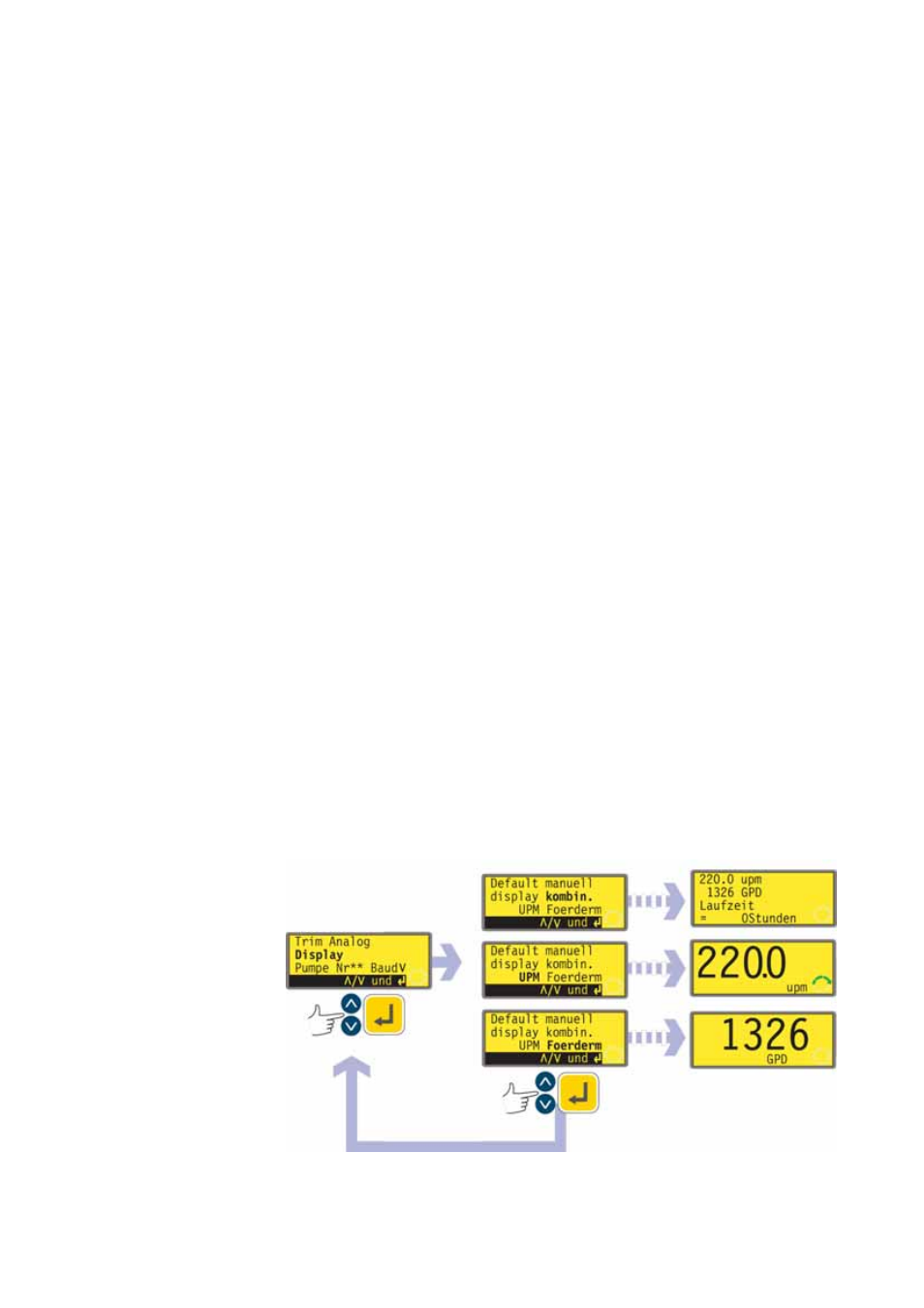

Die Pumpe kann im Handbetrieb drei Standardbildschirme anzeigen: Umdrehungen pro
Minute, Fördermenge in verschiedenen Maßeinheiten oder beides.
