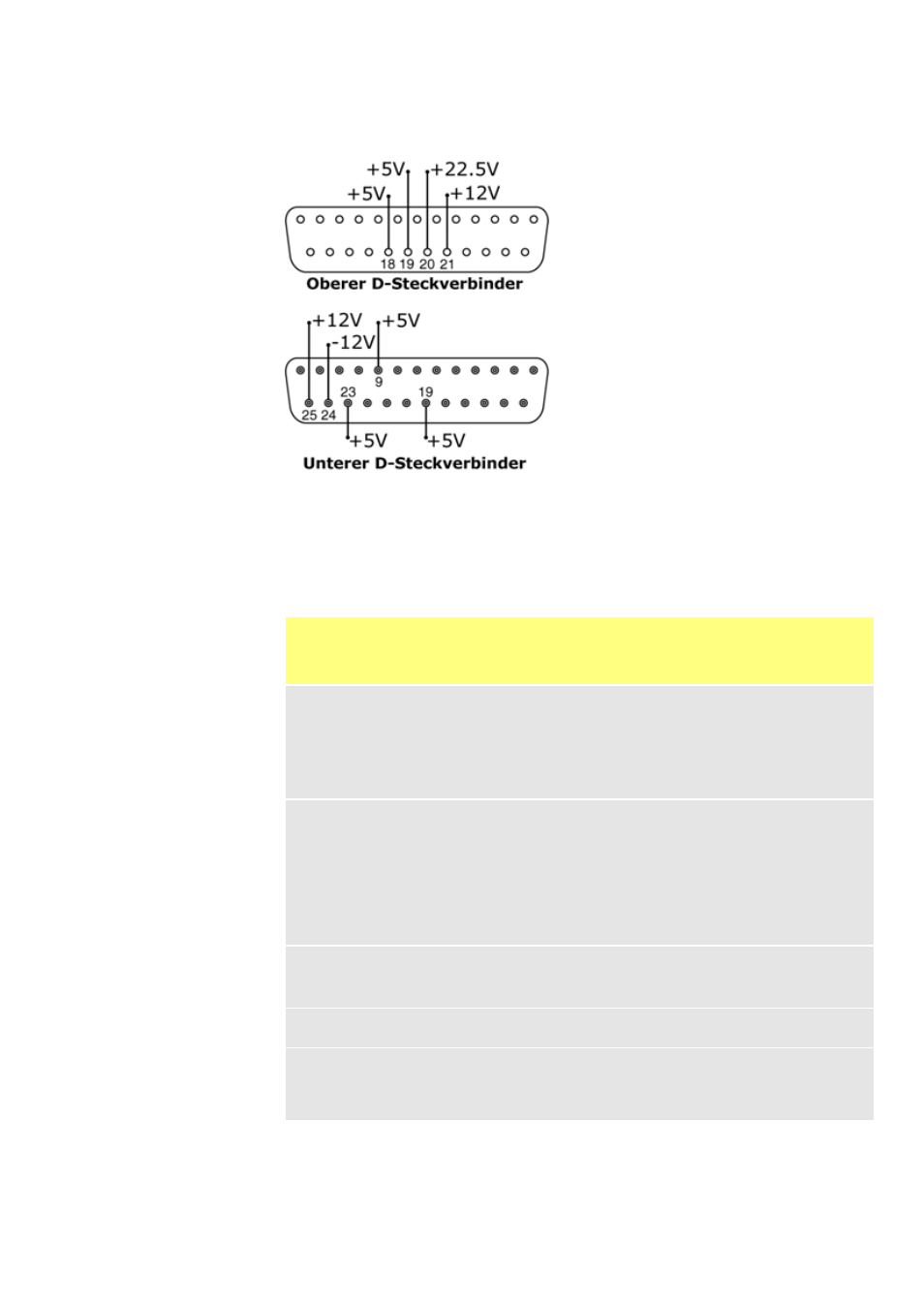

23.11 Versorgungsspannungen
In der nachstehenden Tabelle ist "Max. Last" unabhängig von der Anzahl der
Verbindungen die maximale Gesamtlast jeder Stromversorgung.
Hinweis: Alle Gleichspannungsversorgungen sind stabilisiert, mit Ausnahme der +22,5 V.
Gleich -
spannung Max.
Last
Unterer
D-Steck -
verbinder
Oberer D-
Steck -
verbinder
Typische Verwendung
+5V 10mA 9, 19, 23 18, 19
Spannungsversorgung für Eingänge mit
abgesetztem Schalter.
Mögliche Spannungsversorgung für
Ausgänge, wenn nur 5 V benötigt wird.
Pin 9 wird speziell für den Fußschalter-
/Handschalterbetrieb verwendet
+12V 10mA 25 21
Mögliche Spannungsversorgung für
Eingänge mit abgesetztem Schalter.
Mögliche Spannungsversorgung für
Ausgänge.Spannungsversorgung für
Watson-Marlow-Lecksensor.
Teilweise Spannungsversorgung
(außerdem -12 V erforderlich) für den
Watson-Marlow-Näherungsschalter.
-12V 10mA 24 -
Teilweise Spannungsversorgung
(außerdem +12 V erforderlich) für den
Watson-Marlow-Näherungsschalter.
+22.5V - 20
Spannungsversorgung für das Abspritz -
modul 620N. Nicht verwenden.
+10V 21 -
Bezugsspannung für Drehzahlregelung
mit abgesetztem Potentiometer.
Nicht als allgemeine
Versorgungsspannung verwenden.
