Bedienungsanleitung Watson-Marlow 620DuN und 620Du
68
Hinweis: Die CTS-Verbindung mit Pin 8 ist optional. Sie kann verwendet werden, wenn
Fehlerzustände erforderlich sind.

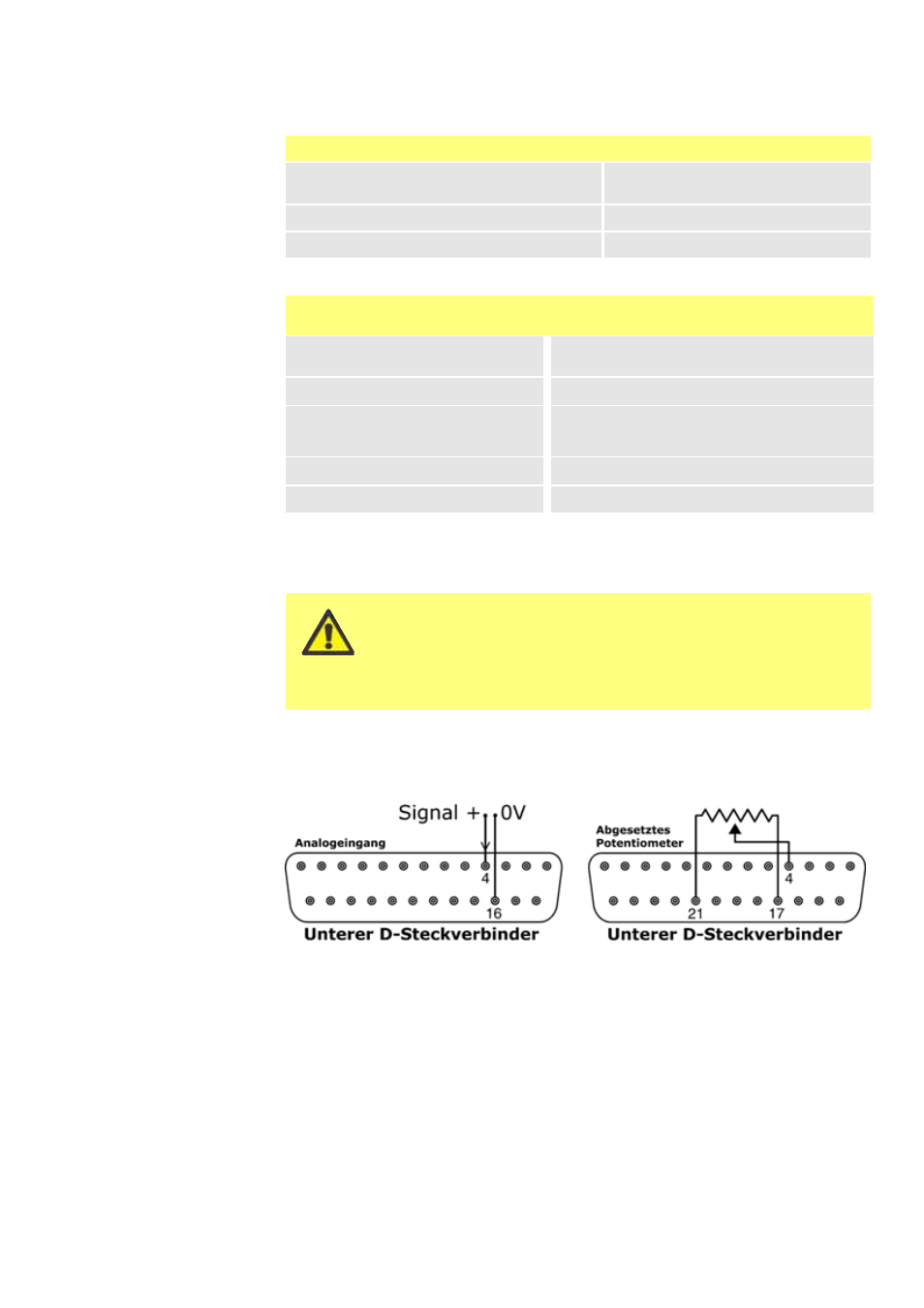

23.1 Drehzahl – Analogeingang 1
Die Drehzahl der Pumpe kann mit einem der folgenden Verfahren ferngesteuert werden:
analoges Spannungssignal im Bereich von 0–10 V oder 1-5 V, analoges Stromsignal im
Bereich von 4–20 mA oder abgesetztes Potentiometer.
Das Analog-Prozesssignal muss an Pin 4 des unteren D-Steckverbinders angelegt werden.
0 V an Pin 16. Die Pumpe reagiert mit zunehmender Fördermenge auf ein ansteigendes
Steuersignal (direkte Reaktion) bzw. mit zunehmender Fördermenge auf ein abfallendes
Steuersignal (umgekehrte Reaktion). Siehe 18.2 Analog im Abschnitt "Setup".
An die D-Steckverbinder darf keine Netzspannung angelegt
werden. Legen Sie die korrekten Signale an die aufgeführten
Pins an. Begrenzen Sie die Signalstärke auf die angegebenen
Höchstwerte. Legen Sie keine Spannung an andere Pins an.
Anderenfalls können dauerhafte Schäden entstehen, die
nicht durch die Garantie abgedeckt sind.
Pin
Funktion
Pin
Funktion
1
-
6
-
2
RX (Daten empfangen)
7
-
3
TX (Daten senden)
8
CTS (Clear to Send, sendebereit;
Aktiv = Tiefpegel)
4
-
9
-
5
0 V
Gehäuse
RS232-Einstellungen
Baud
Einstellung unter Setup, Baud.
Werkseinstellung: 9600
Parität
Keine
Stopbits
2
Handshake
Keiner
Datenbits
8
Auto echo
Ein
