HEIDENHAIN CNC PILOT 640 101
3.6 W
e
rk
z
e
ug
e messen

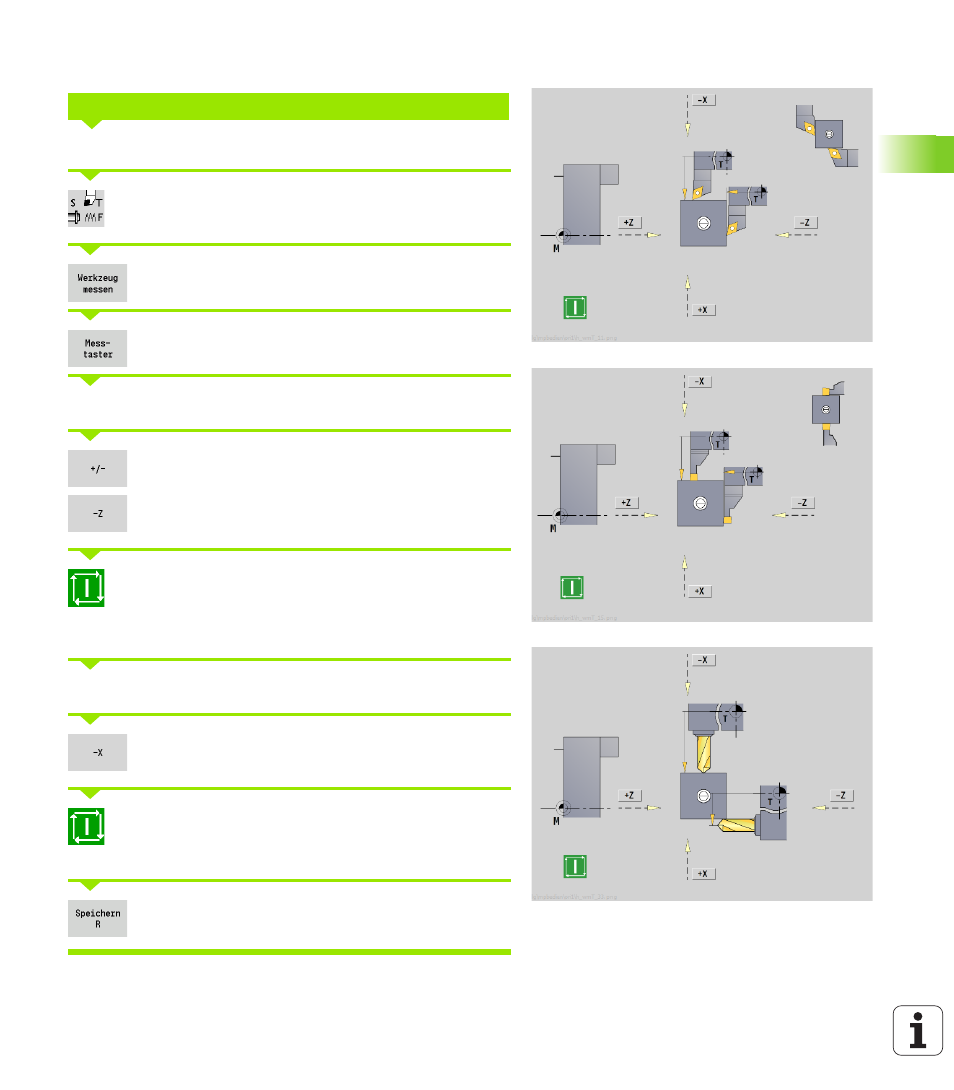

Tastsystem (Tischtaster)
Das zu vermessende Werkzeug in die Werkzeugtabelle eintragen.
Werkzeug einsetzen und T-Nummer im TSF-Dialog
eingeben.
Werkzeug messen aktivieren
Tastsystem aktivieren
Werkzeug für erste Mess-Richtung vorpositionieren.
Positive oder negative Verfahrrichtung einstellen.
Softkey entsprechend der Mess-Richtung drücken
(Beispiel –Z-Richtung).
Zyklus-Start drücken – das Werkzeug verfährt in
Mess-Richtung. Beim Auslösen des Messtasters
wird das Einstellmaß ermittelt und gespeichert. Das
Werkzeug fährt auf den Ausgangspunkt zurück.
Werkzeug für zweite Mess-Richtung vorpositionieren
Softkey entsprechend der Mess-Richtung drücken
(Beispiel –X-Richtung).
Zyklus-Start drücken – das Werkzeug verfährt in
Mess-Richtung. Beim Auslösen des Messtasters
wird das Einstellmaß ermittelt und gespeichert.
Bei Drehwerkzeugen Schneidenradius eingeben und
in die Werkzeugtabelle übernehmen.
WERKZEUGMAßE PER TASTSYSTEM ERMITTELN
