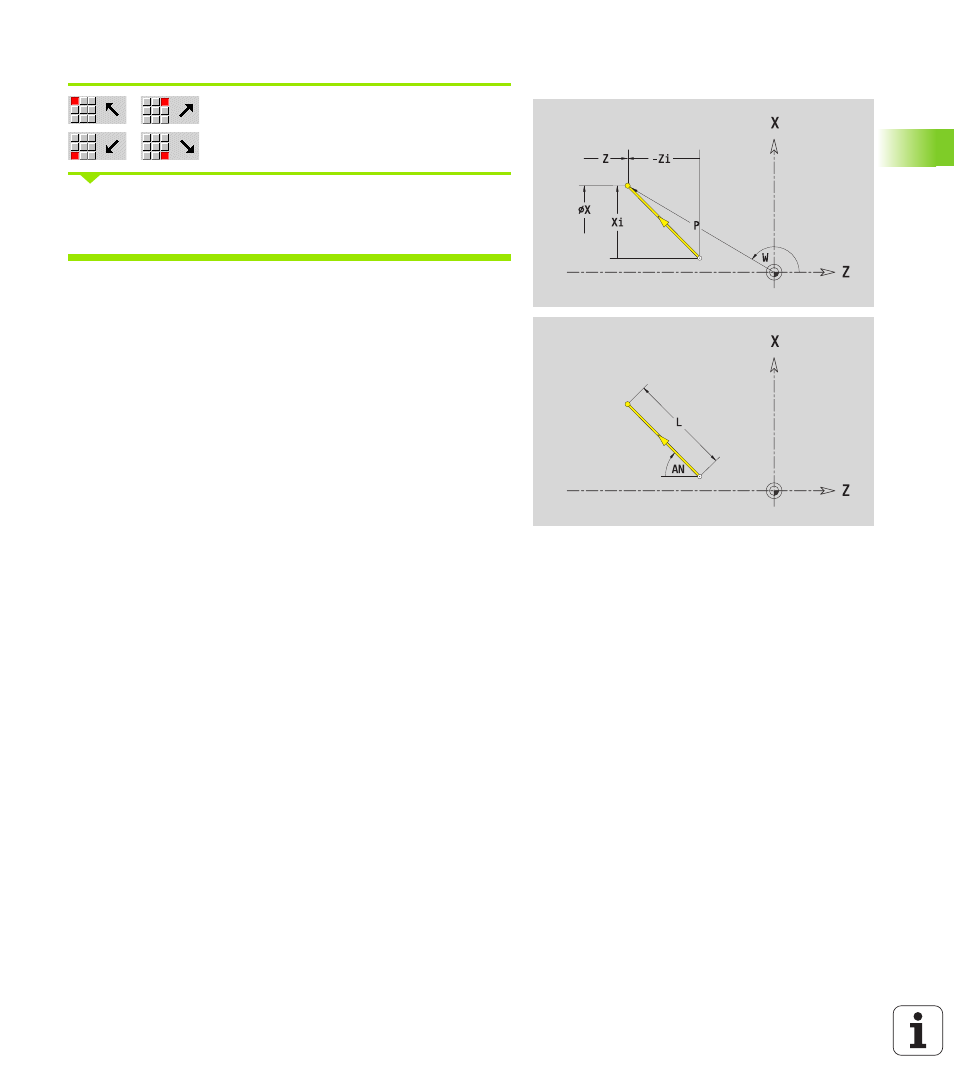

Linie im Winkel
Richtung der Linie wählen
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen. Den Winkel AN immer innerhalb des gewählten Quadranten
(<=90°) angeben.
ICP generiert in smart.Turn ein G1.
Parameter
X, Z
Zielpunkt
Xi, Zi Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
W Zielpunkt polar (Winkel)
P Zielpunkt polar (Radiusmaß)
L Länge der Linie
AN Winkel zur Z-Achse
ANn Winkel zum nachfolgenden Element
ANp Winkel zum vorherigen Element
U, F, D, FP, IC, KC, HC: siehe Bearbeitungsattribute Seite 363
