254 Teach-in-Mode
4.5 St
ec
hzyklen

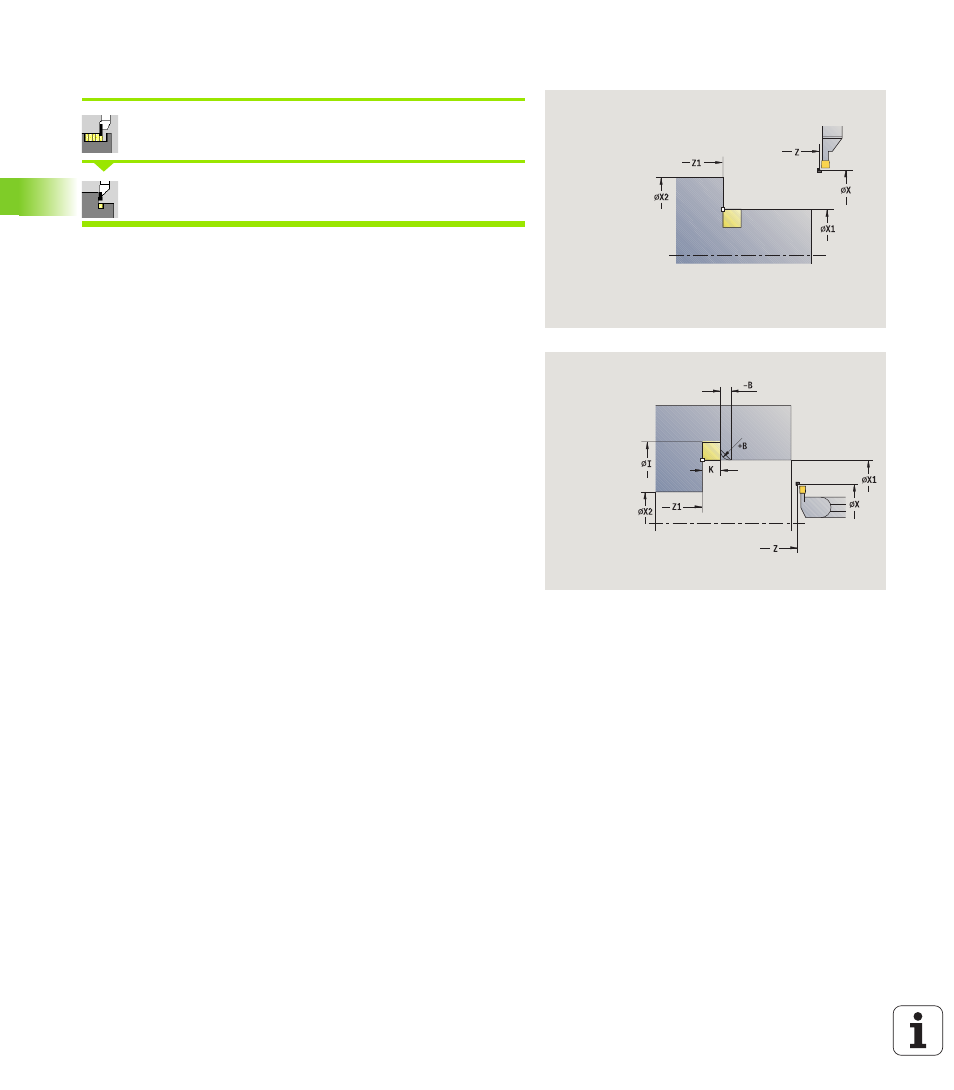

Freistechen Form U
Stechzyklen wählen
Freistechen U wählen
Der Zyklus erstellt den Freistich Form U und schlichtet wahlweise die
angrenzende Planfläche. Die Bearbeitung erfolgt in mehreren
Schnitten, wenn die Freistichbreite größer als die Stechbreite des
Werkzeugs ist. Ist die Schneidenbreite des Werkzeugs nicht definiert,
wird die Freistichbreite als Schneidenbreite angenommen.
Wahlweise wird eine Fase/Rundung erstellt.
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Eckpunkt Kontur
X2 Endpunkt Planfläche
I Freistichdurchmesser
K Freistichbreite
B Fase/Rundung
 B>0: Radius der Rundung
 B<0: Breite der Fase
G47 Sicherheitsabstand (siehe Seite 130)
G14 Werkzeugwechselpunkt (siehe Seite 130)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
