en der YZ-Ebene

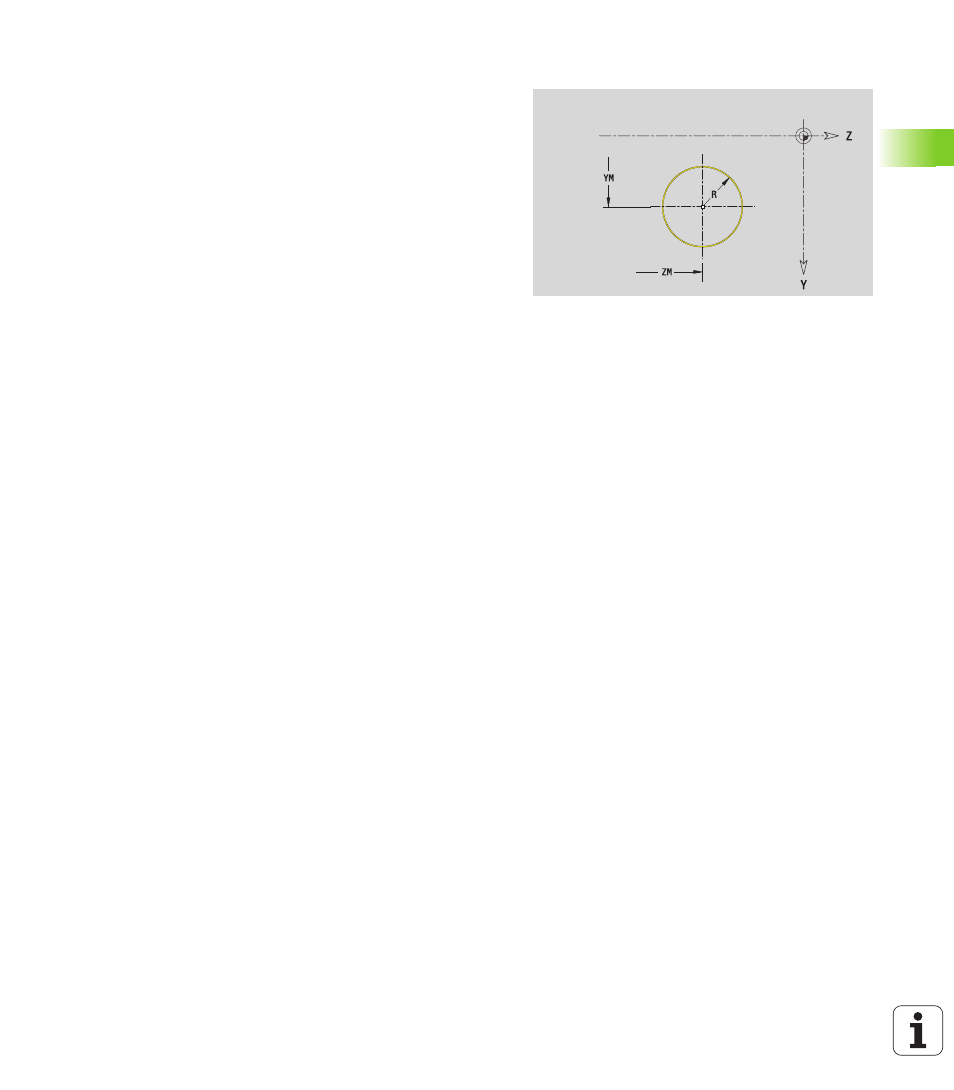

Kreis YZ-Ebene
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 413).
ICP generiert:
die Abschnittskennung MANTEL_Y mit den Parametern
Bezugsdurchmesser und Spindelwinkel. Bei geschachtelten
Konturen entfällt die Abschnittskennung.
ein G308 mit den Parametern Konturname und Frästiefe.
ein G384 mit den Parametern der Figur.
ein G309.
Referenzdaten YZ-Ebene
ID
Konturname
PT
Frästiefe
C
Spindelwinkel
XR
Bezugsdurchmesser
Parameter Figur
YM, ZM
Figurmittelpunkt
R
Radius
