HEIDENHAIN CNC PILOT 640 109
3.9 Modus „Pr
ogr
ammablauf“
Werkzeugliste vergleichen

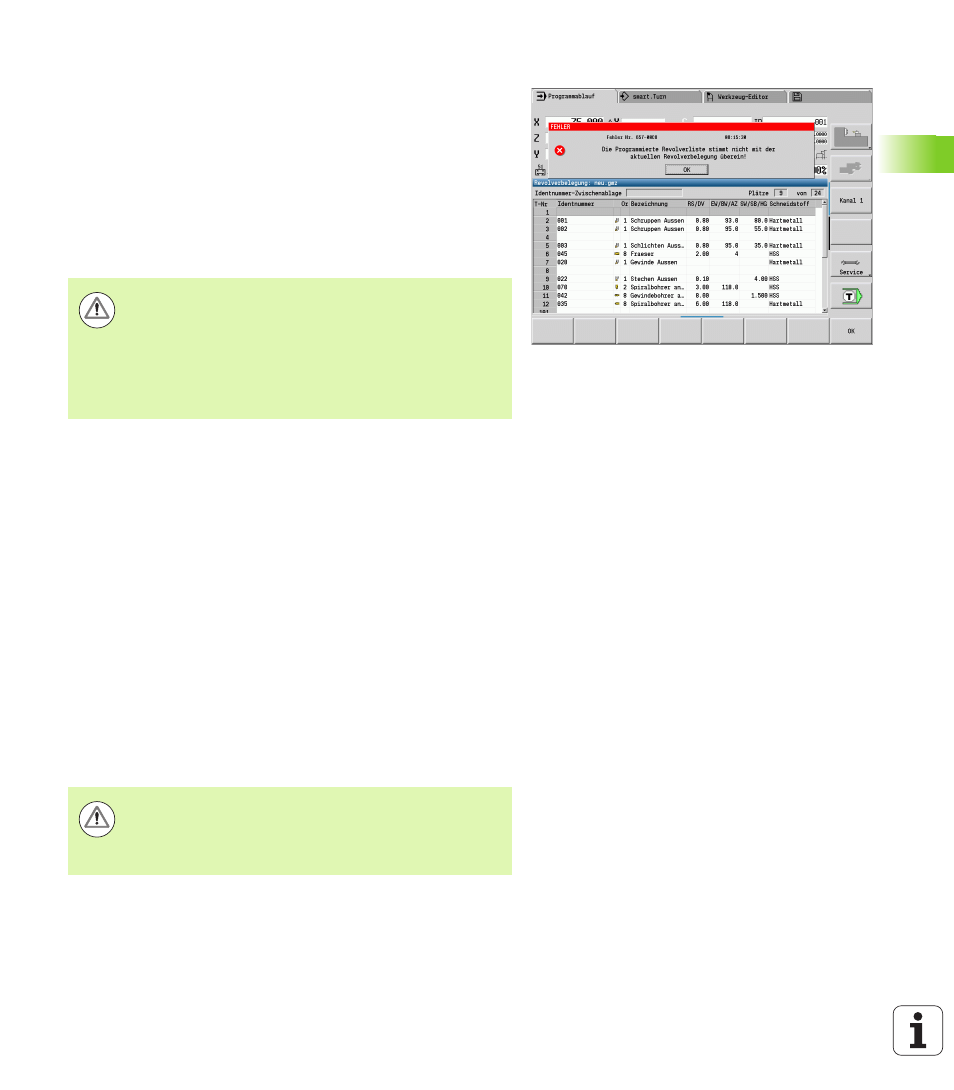

Während des Ladens eines Programms vergleicht die CNC PILOT die
aktuelle Revolverbelegung mit der Werkzeugliste des Programms.
Werden im Programm Werkzeuge benutzt, die nicht in der aktuellen
Revolverliste enthalten sind oder sich auf einem anderen Platz
befinden, wird eine Fehlermeldung ausgegeben.
Nach Bestätigen der Fehlermeldung erscheint zur Kontrolle die
programmabhängige Werkzeugliste.
Sie können die programmierte Werkzeugtabelle mit dem Softkey
Übernahme Werkzeug
übernehmen oder mit Abbrechen die
Programmanwahl abzubrechen.
Vor der Programmausführung
Fehlerhafte Programme
Die CNC PILOT prüft die Programme während des Ladens bis zum
Bereich BEARBEITUNG. Wird ein Fehler festgestellt (Beispiel: Fehler
in der Konturbeschreibung), erscheint das Fehlersymbol in der
Kopfzeile. Nach Betätigung der Info-Taste erhalten Sie detaillierte
Fehlerinformationen.
Der Bearbeitungsteil eines Programmes und damit alle
Verfahrbewegungnen werden erst nach Zyklus Ein interpretiert.
Sollte hier ein Fehler vorliegen, stoppt die Maschine mit einer
Fehlermeldung.
 Prüfung der Zyklen und Zyklenparameter
Die CNC PILOT listet das Teach-in-/DIN-Programm auf. Bei Teach-
in-Programmen werden die Parameter des Zyklus, auf dem der
Cursor steht, angezeigt.
 Grafische Kontrolle
Sie kontrollieren den Programmablauf mit der grafischen Simulation
(siehe “Die Betriebsart Simulation” auf Seite 472).
Achtung Kollisionsgefahr
 Übernehmen Sie die programmierte Werkzeugliste
nur, wenn sie der tatsächlichen Revolverbelegung
entspricht.
 Ein Programmstart ist nur möglich, wenn die
programmierte Werkzeugliste mit der eingerichteten
Revolverliste übereinstimmt.
Achtung Kollisionsgefahr
Prüfen Sie Programme vor dem Start in der Simulation,
um Fehler in der Programmierung oder der verwendeten
Syntax festzustellen.
