HEIDENHAIN CNC PILOT 640 305
4.7 Bohrzyklen

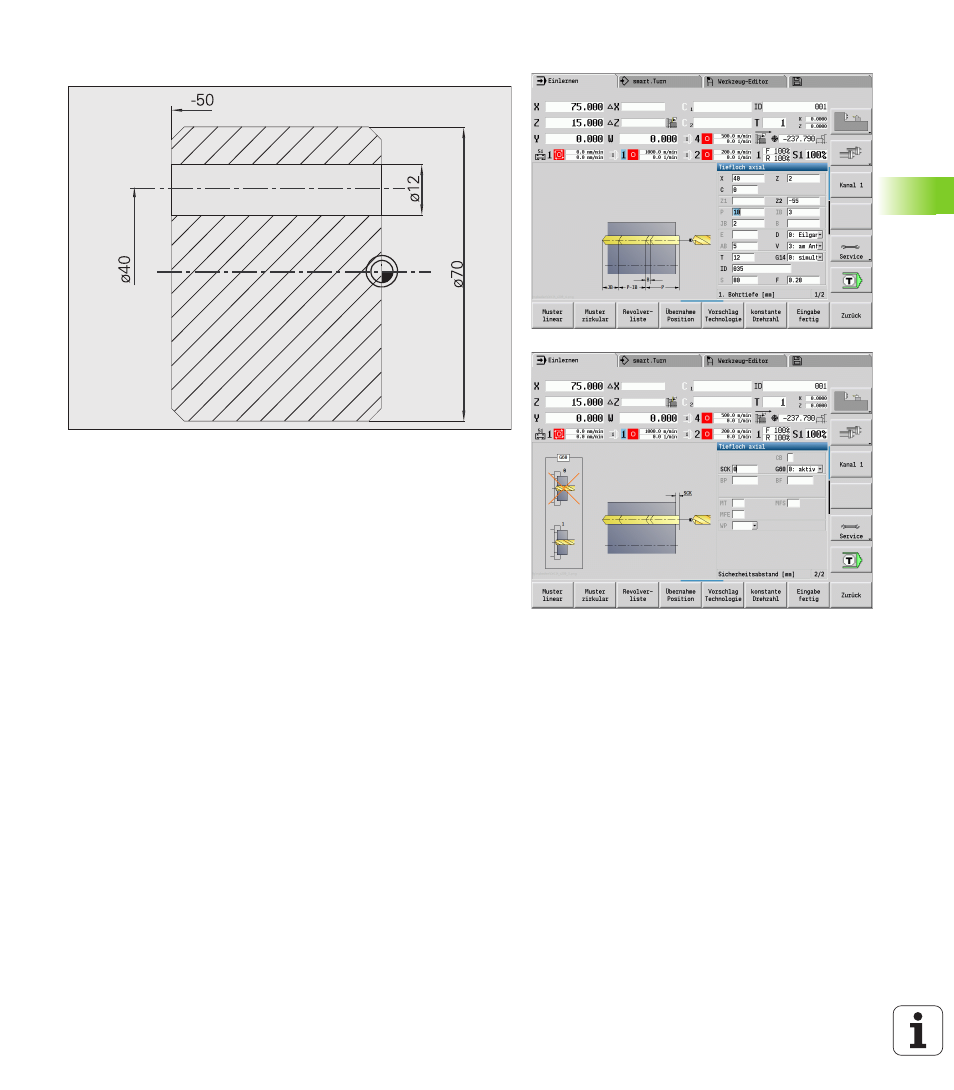

Tieflochbohren
Das Werkstück wird mit dem Tieflochbohrzyklus axial außerhalb
des Zentrums durchbohrt. Voraussetzung für diese Bearbeitung sind
eine positionierbare Spindel und angetriebene Werkzeuge.
1. Bohrtiefe P und Bohrtiefenreduzierwert IB definieren die
einzelnen Bohrstufen und die minimale Bohrtiefe JB begrenzt die
Reduzierung.
Da die Rückzugslänge B nicht spezifiziert ist, zieht der Zyklus den
Bohrer auf den Startpunkt zurück, verweilt kurzzeitig und stellt auf
Sicherheitsabstand für die nächste Bohrstufe zu.
Da dieses Beispiel eine Durchgangsbohrung zeigt, wird Endpunkt
Bohrung Z2
so gelegt, dass der Bohrer das Material vollständig
durchbohrt.
„AB“ und „V“ definieren eine Vorschubreduzierung für das An- und
Durchbohren.
Werkzeugdaten
 WO = 8 – Werkzeugorientierung
 I = 12 – Bohrdurchmesser
 B = 118 – Spitzenwinkel
 H = 1 – Werkzeug ist angetrieben
