n 6.7 Kontur sichern
Erzeugte Kontur in der Simulation sichern
Sie können eine in der Simulation erzeugte Kontur sichern und diese
in smart.Turn einlesen. Die per Simulation erzeugte Roh- und
Fertigteilkontur lesen Sie in smart.Turn ein. Wählen Sie hierzu im
Menü „ICP“ die Funktion „Kontur einfügen“.
Beispiel: Sie beschreiben das Roh- und Fertigteil eines Werkstücks
und simulieren die Bearbeitung der ersten Aufspannung. Dann sichern
Sie die bearbeitete Kontur und nutzen sie für die zweite Aufspannung.
Bei der „Konturerzeugung“ sichert die Simulation:
 ROHTEIL: den simulierten Fertigungszustand der Kontur
 FERTIGTEIL: das programmierte Fertigteil
Die Simulation berücksichtigt eine Verschiebung des Werkstück-
Nullpunktes und/oder eine Spiegelung des Werkstücks.
Kontur sichern:
 Softkey „Zusatzfunktionen“ wählen
 Menü „Sonst“ wählen
 Menü „Kontur sichern“ wählen

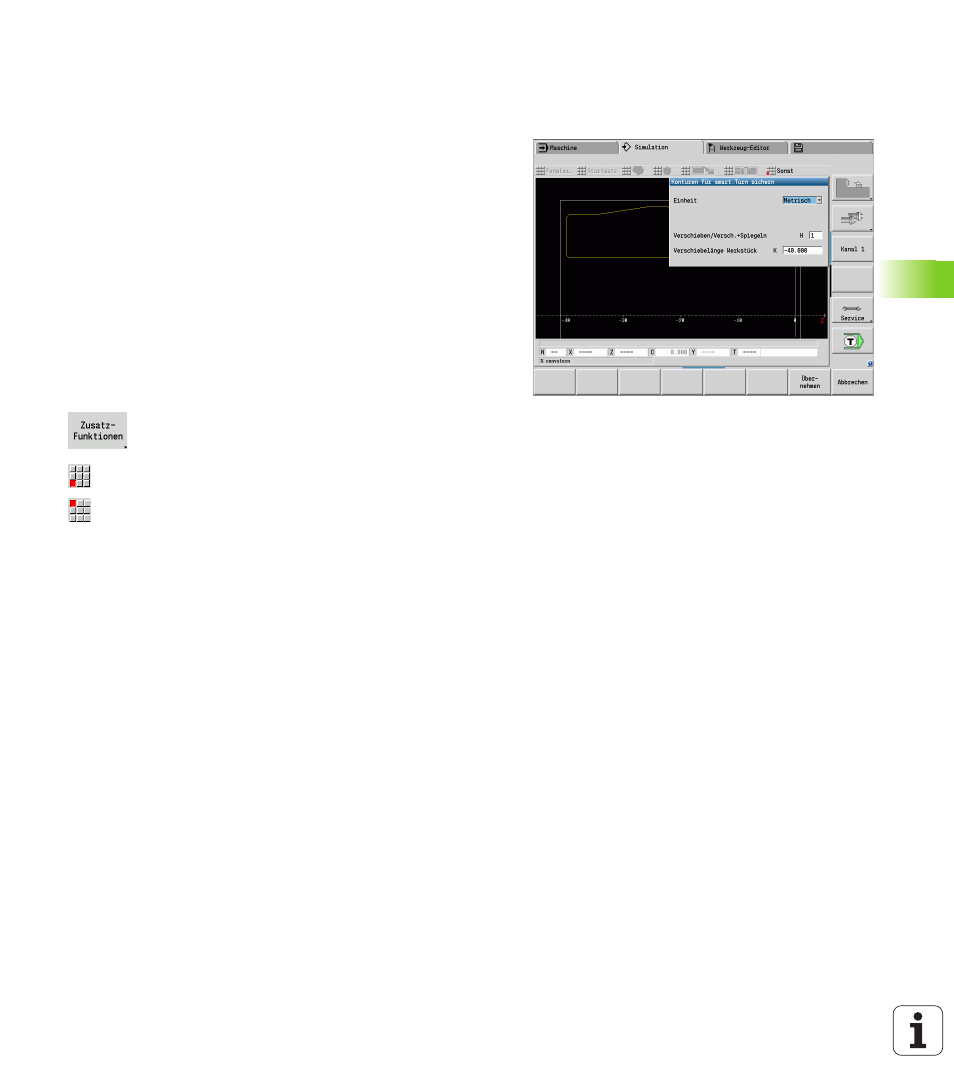

 Die Steuerung öffnet eine Dialogbox in der Sie folgende
Eingabefelder definieren können:
 Einheit: Konturbeschreibung metrisch oder inch
 Verschiebung: Verschiebung des Werkstück-Nullpunktes
 Spiegelung: Konturen spiegeln/nicht spiegeln
