4.9 Bohr
- und F
räsmust
er
Lineares Bohrmuster radial
Bohren wählen
Bohren radial wählen
Tieflochbohren radial wählen
Gewindebohren radial wählen
Softkey Muster linear zuschalten
Muster linear wird bei Bohrzyklen zugeschaltet, um Bohrmuster mit
gleichmäßigen Abständen auf einer Linie auf der Mantelfläche zu
erstellen.
Die Muster-Positionen definieren Sie mit Endpunkt Muster und
Winkelinkrement
oder Winkelinkrement und Anzahl Bohrungen.
Zusätzlich werden die Parameter der Bohrung angefordert.

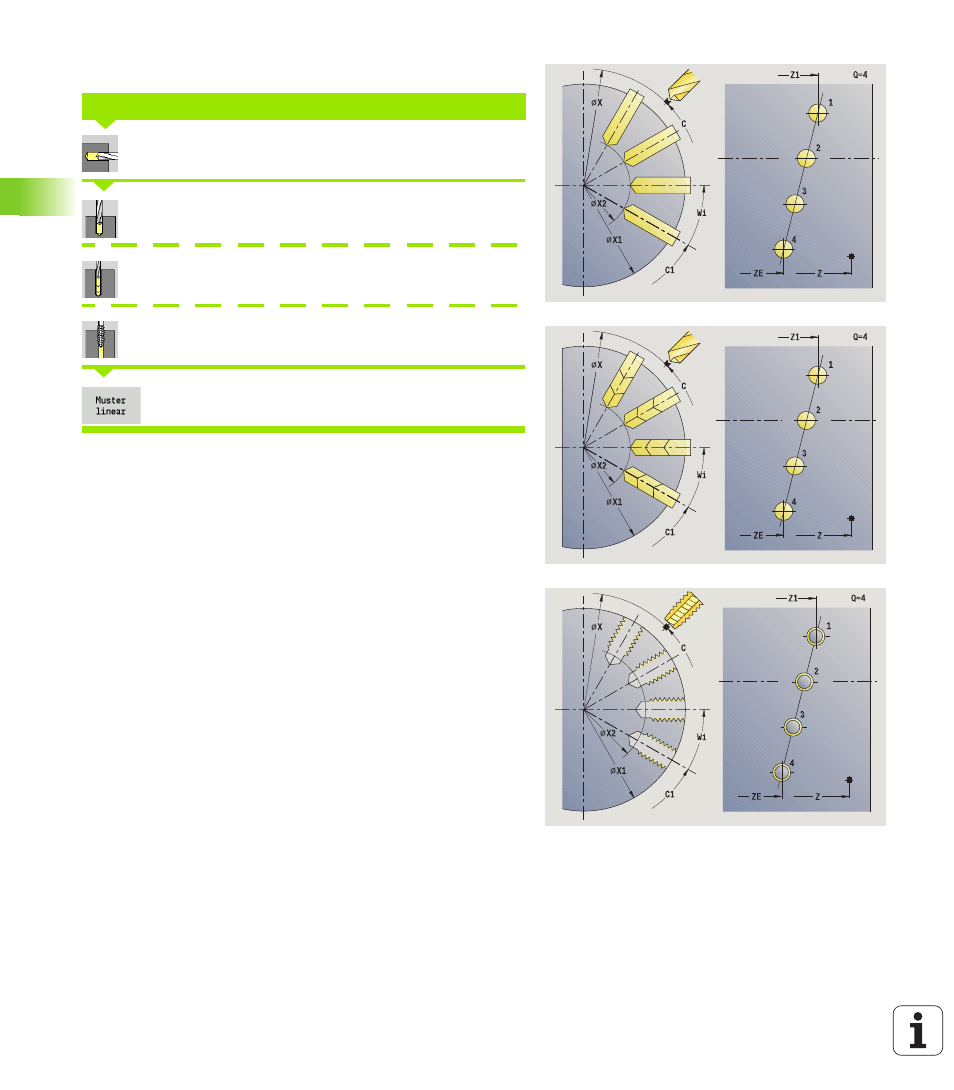

LINEARES BOHRMUSTER RAIAL
Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
Q Anzahl der Bohrungen
Z1 Startpunkt Muster (Position 1. Bohrung)
ZE Endpunkt Muster (default: Z1)
C1 Winkel 1. Bohrung (Anfangswinkel)
Wi Winkelinkrement (Musterabstand) – (default: Bohrungen
werden in gleichen Abständen auf einem Kreis
angeordnet)
