334 Teach-in-Mode
4.8 F
räszyklen

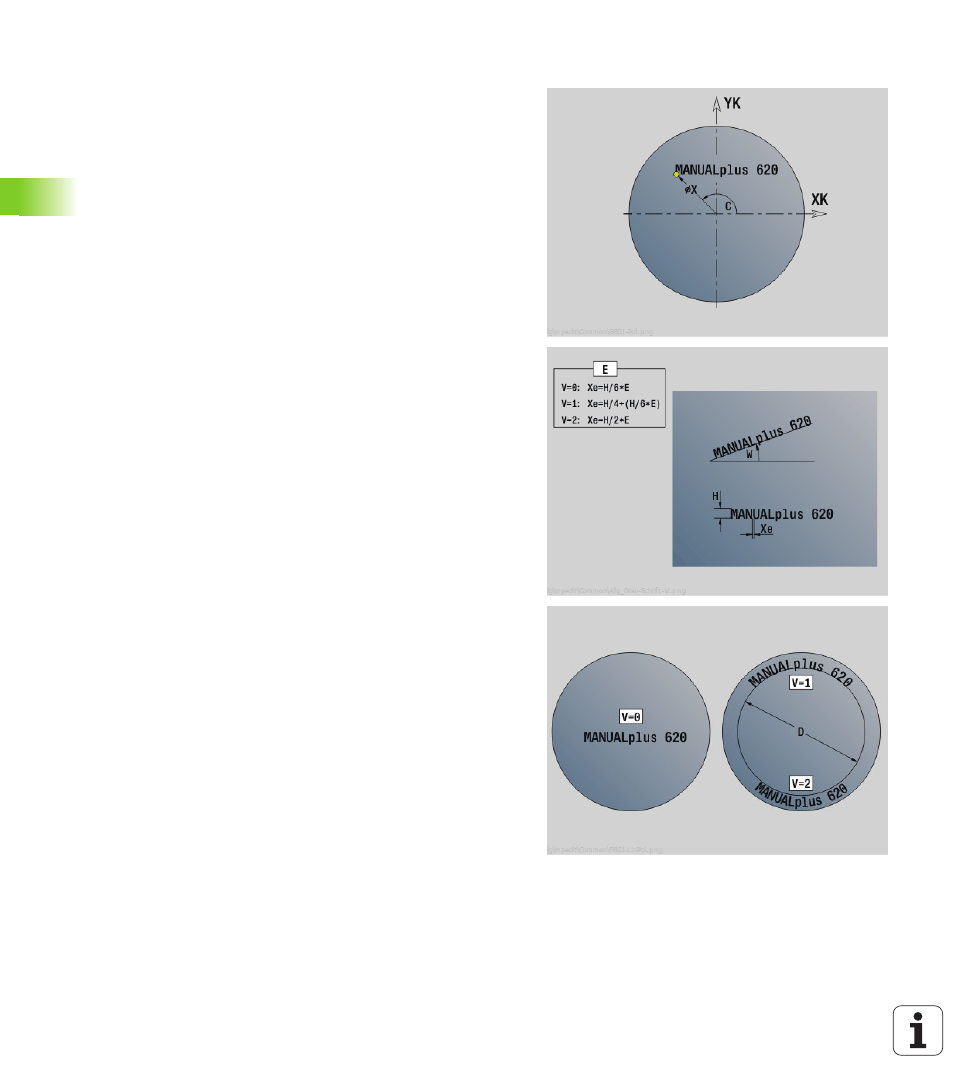

Gravieren axial
Der Zyklus „Gravieren radial“ graviert Zeichenfolgen in linearer oder
polarer Anordnung auf der Stirnfläche. Zeichentabelle und weitere
Informationen: siehe Seite 338
Den Anfangspunkt der Zeichenfolge definieren Sie im Zyklus. Wenn
Sie keinen Anfangspunkt definieren, startet der Zyklus auf der
aktuellen Werkzeug-Position.
Sie können einen Schriftzug auch mit mehreren Aufrufen gravieren.
Geben Sie hierzu beim ersten Aufruf den Anfangspunkt vor. Die
weiteren Aufrufe programmieren Sie ohne Anfangspunkt.
Parameter:
X Startpunkt (Durchmessermaß): Werkzeug vorpositionieren
Z Startpunkt: Werkzeug vorpositionieren
C Spindelwinkel: Werkstück-Spindel vorpositionieren
TX Text, der graviert werden soll
NF Zeichen-Nummer: ASCII-Code des zu gravierenden Zeichens
Z2 Endpunkt Z-Position, auf die zum Gravieren zugestellt wird.
X1 Anfangspunkt (polar) erstes Zeichen
C1 Anfangswinkel (polar) erstes Zeichen
XK Anfangspunkt (kartesisch) erstes Zeichen
YK Anfangspunkt (kartesisch) erstes Zeichen
H Schrifthöhe
E Abstandsfaktor (Berechnung: siehe Bild)
T Revolverplatz-Nummer
G14 Werkzeugwechselpunkt (siehe Seite 130)
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
W Neigungswinkel der Zeichenfolge
FZ Eintauchvorschubfaktor (Eintauchvorschub = aktueller
Vorschub * F)
V Ausführung linear, oben oder unten gebogen
D Bezugsdurchmesser
