202 Teach-in-Mode
4.5 St
ec
hzyklen
Freistichlage
Die CNC PILOT ermittelt die Lage des Freistichs aus den
Zyklusparametern Startpunkt X, Z (manueller Betrieb: „momentane
Werkzeugposition“) und Eckpunkt Kontur X1, Z1.
Konturformen
Freistiche werden nur in rechtwinkligen, achsparallelen
Konturecken auf der Längsachse ausgeführt.

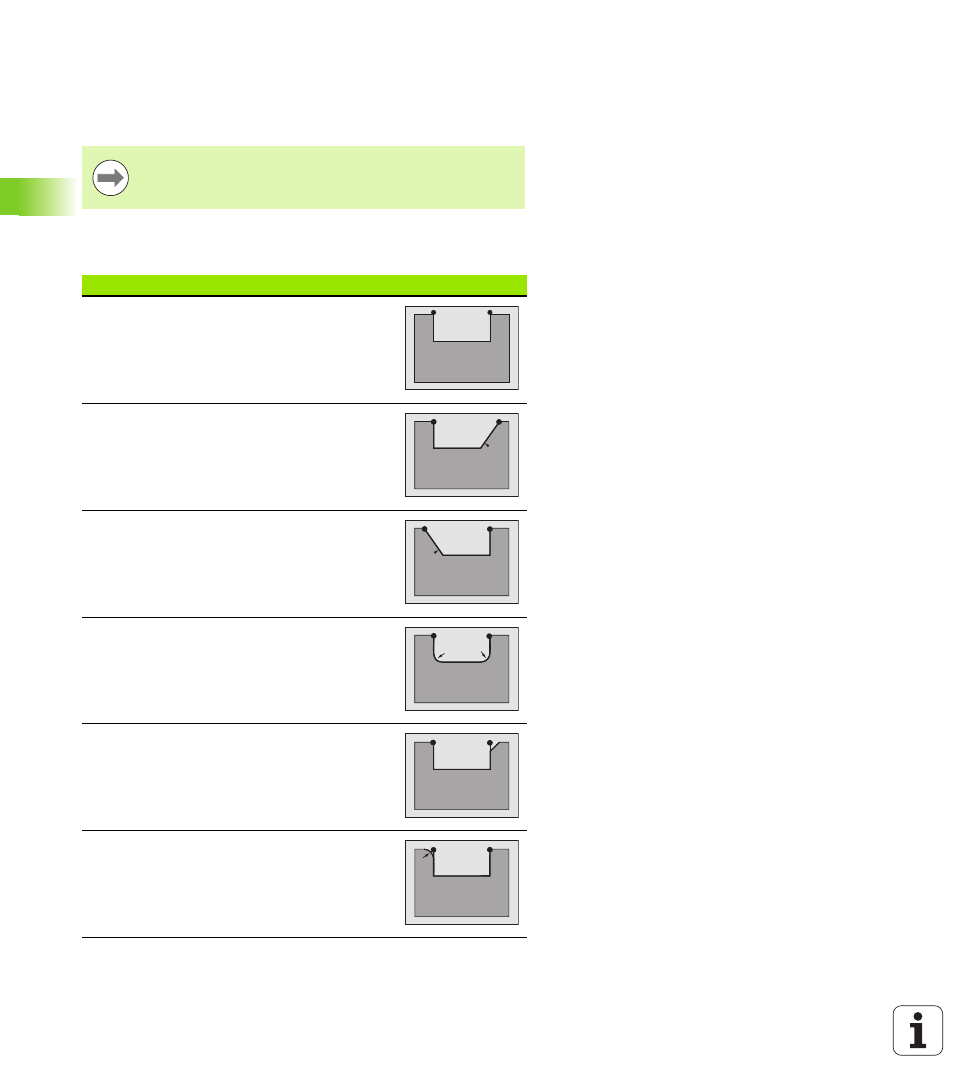

Konturelemente bei Einstechzyklen
Normaler Modus
rechteckigen Bereich zerspanen
Erweiterter Modus
Schräge am Konturanfang
Erweiterter Modus
Schräge am Konturende
Erweiterter Modus
Verrundung in beiden Ecken des Konturtals
Erweiterter Modus
Fase (oder Rundung) am Konturanfang
Erweiterter Modus
Fase (oder Rundung) am Konturende
