378 ICP-Programmierung
5.4 ICP
-K
ont
ur
en erst
ellen

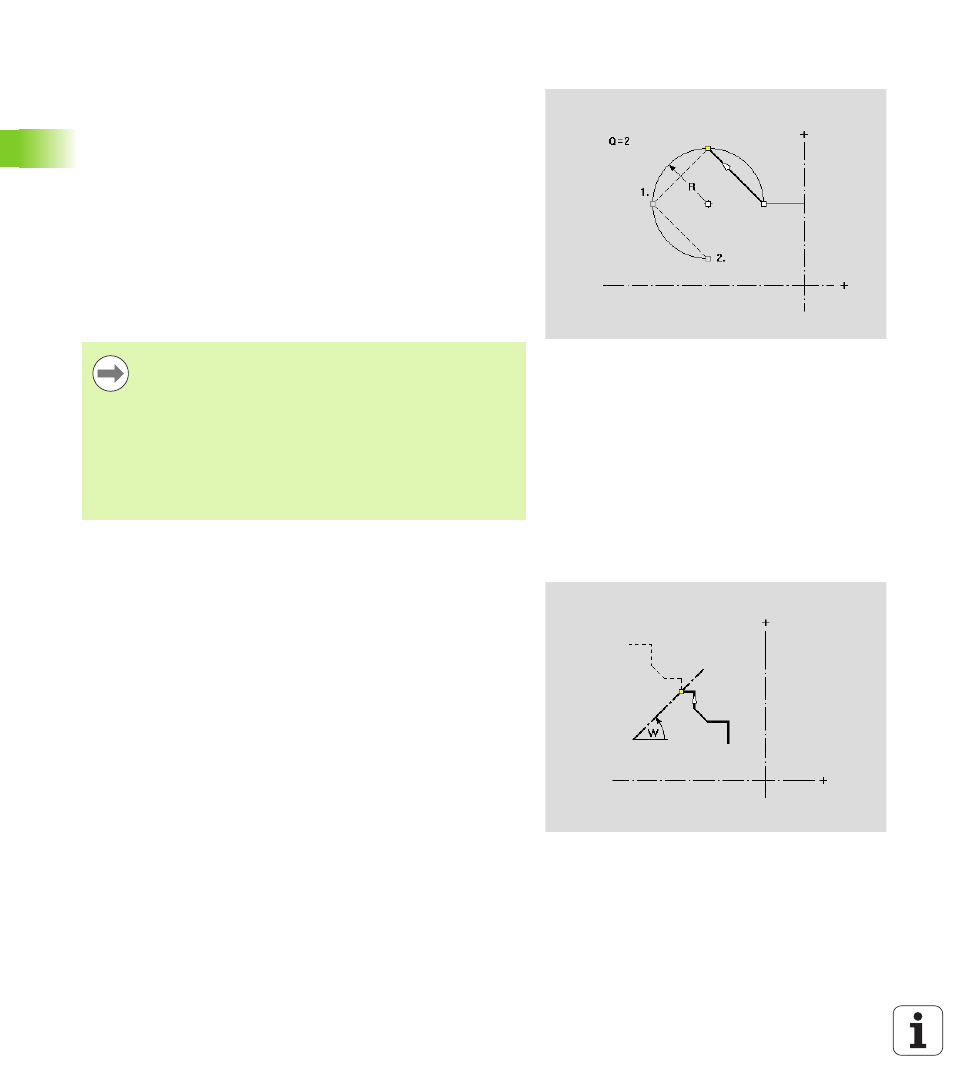

Konturabschnitt zirkular duplizieren
Mit dieser Funktion definieren Sie einen Konturabschnitt und hängen
ihn kreisförmig an die bestehende Kontur an.
 „Duplizieren > Reihe zirkular“ im Fertigteilmenü wählen
 Mit Softkey Element vor oder Element zurück Konturelemente
wählen
 Softkey Auswählen drücken
 Anzahl der Wiederholungen und Radius eingeben
 Softkey Speichern drücken
Konturabschnitt durch Spiegeln duplizieren
In dieser Funktion definieren Sie einen Konturabschnitt, der gespiegelt
und an die bestehende Kontur angehängt wird.
 „Duplizieren > Spiegeln“ im Fertigteilmenü wählen
 Mit Softkey Element vor oder Element zurück Konturelemente
wählen
 Winkel der Spiegelachse eingeben
 Softkey Speichern drücken
Invertieren
Mit der Funktion Invertieren können Sie die programmierte Richtung
einer Kontur umkehren.
Parameter
Q
Anzahl (der Konturabschnitt wird Q-mal dupliziert)
R Radius
Die Steuerung legt einen Kreis mit dem definierten Radius
um den Anfangs- und Endpunkt des Konturabschnitts. Die
Schnittpunkte der Kreise ergeben die beiden möglichen
Drehpunkte.
Der Drehwinkel ergibt sich aus dem Abstand
Anfangspunkt – Endpunkt des Konturabschnitts.
Mit den Softkeys nächste Lösung oder vorige Lösung
können Sie eine der rechnerisch möglichen Lösungen
wählen.
Parameter
W
Winkel der Spiegelachse. Die Spiegelachse verläuft durch den
aktuellen Endpunkt der Kontur.
Bezug des Winkels: positive Z-Achse
