82 Betriebsart Maschine
3.3
Mas
c
hi
ne
nda
ten
Achs-Vorschub
F (englisch: Feed) ist der Kennbuchstabe für Vorschubangaben.
Abhängig von der Stellung des Softkeys Minuten-Vorschub erfolgt die
Eingabe in:
 Millimeter pro Spindelumdrehung (Umdrehungsvorschub)
 Millimeter pro Minute (Minutenvorschub).
Bei der Anzeige sehen Sie anhand der Maßeinheit, mit welcher
Vorschubart gearbeitet wird.
Mit dem Vorschub-Korrektur-Regler (Feed-Override) ändern Sie den
Vorschubwert (Bereich: 0% bis 150%).
Spindel
S (englisch: Speed) ist der Kennbuchstabe für Spindeldaten. Abhängig
von der Stellung des Softkeys konstante Drehzahl erfolgt die Eingabe
in:
 Umdrehungen pro Minute (konstante Drehzahl)
 Meter pro Minute (konstante Schnittgeschwindigkeit)
Die Drehzahl wird durch die maximale Spindeldrehzahl begrenzt. Sie
definieren die Drehzahlbegrenzung im Eingabefenster TSF-Dialog
oder in der DIN-Programmierung mit dem Befehl G26. Die
Drehzahlbegrenzung gilt so lange, bis sie von einer anderen
Drehzahlbegrenzung überschrieben wird.
Mit dem Drehzahl-Korrektur-Regler (Speed-Override) ändern Sie die
Spindeldrehzahl (Bereich: 50% bis 150%).

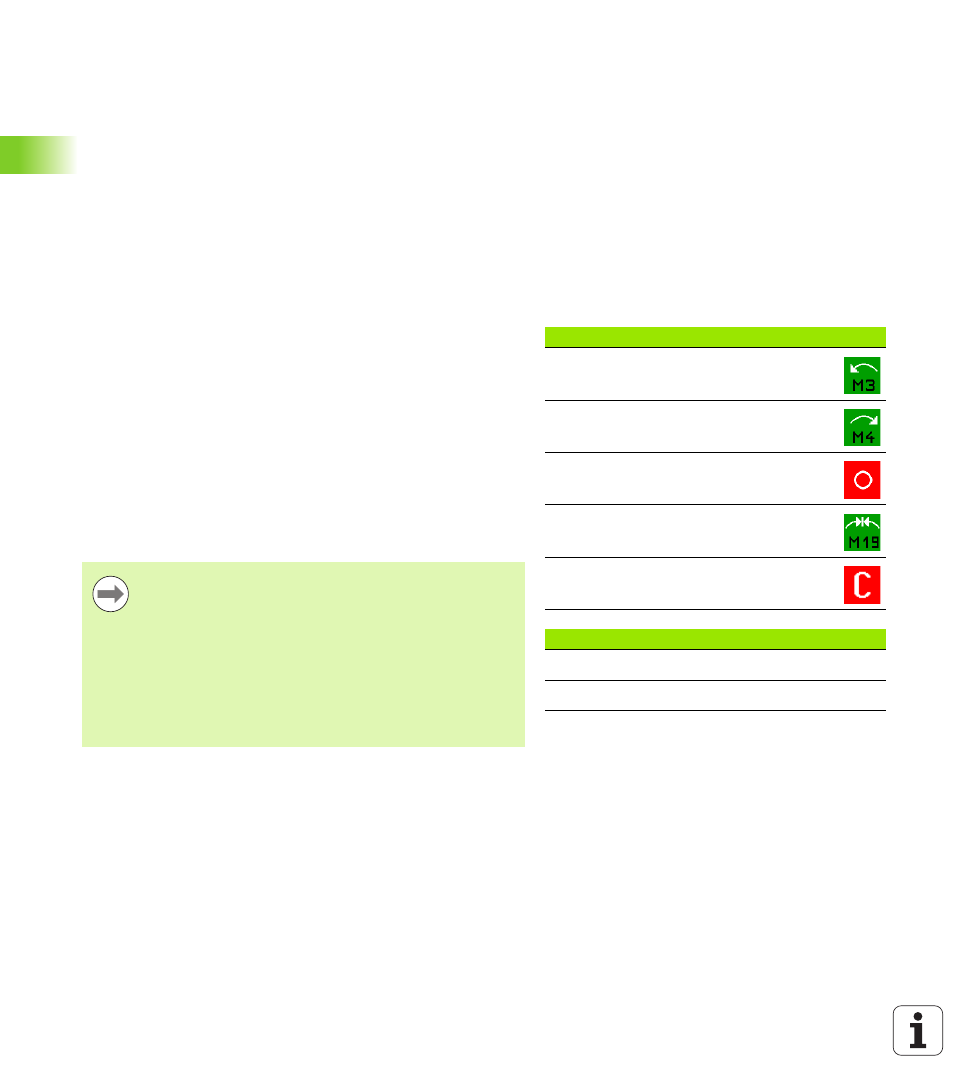

Spindelsymbole (S-Anzeige)
Spindeldrehrichtung M3
Spindeldrehrichtung M4
Spindel gestoppt
Spindel ist in Lageregelung (M19)
C-Achse auf Spindelantrieb aktiv
Spindelbezeichnungen
Hauptspindel H 0 1
Angetriebenes Werkzeug 1 1 2
 Bei konstanter Schnittgeschwindigkeit errechnet die
CNC PILOT die Spindeldrehzahl in Abhängigkeit von der
Position der Werkzeugspitze. Bei kleinerem
Durchmesser erhöht sich die Spindeldrehzahl, wobei
die maximale Drehzahl nicht überschritten wird.
 Die Spindelsymbole zeigen die Drehrichtung aus Sicht
eines Bedieners, der vor der Maschine steht und auf die
Spindel schaut.
 Die Spindelbezeichnung wird vom Maschinenhersteller
festgelegt (siehe Tabelle rechts).
