384 ICP-Programmierung
5.5 ICP
-K
ont
ur
en änder

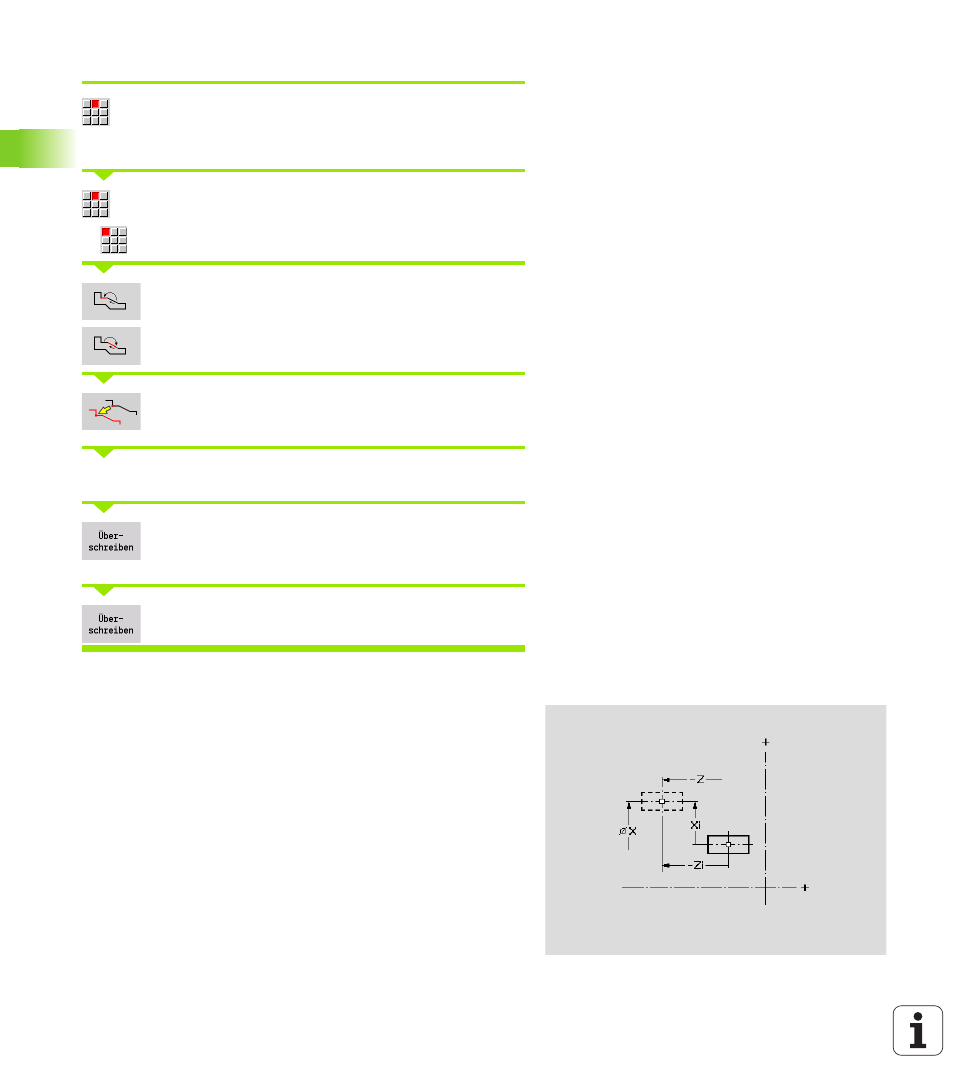

n Kontur verschieben
Menüpunkt Manipulieren drücken. Das Menü zeigt
Funktionen zum Trimmen, Ändern und Löschen von
Konturen.
Menüpunkt Ändern ...
... Konturelement wählen.
Das zu ändernde Konturelement auswählen.
Ausgewähltes Konturelement zum Verschieben
bereitstellen.
Neuen „Startpunkt“ des Referenz-Elements eintragen.
Neuen „Startpunkt“ (= neue Position) übernehmen –
die CNC PILOT zeigt die „verschobene Kontur“ an.
Kontur auf neuer Position überneh-men.
Transformationen – Verschieben
Mit dieser Funktion können Sie eine Kontur inkremental oder absolut
verschieben.
Parameter
X
Zielpunkt
Z Zielpunkt
Xi Zielpunkt – inkremental
Zi Zielpunkt – inkremental
H Original (nur bei C-Achskonturen):
 0: Löschen: Originalkontur wird gelöscht
 1: Kopieren: Originalkontur bleibt erhalten
ID Konturname (nur bei C-Achskonturen)
