HEIDENHAIN CNC PILOT 640

393

5.8 K

ont

ur

element

e

Dr

ehk

ont

ur

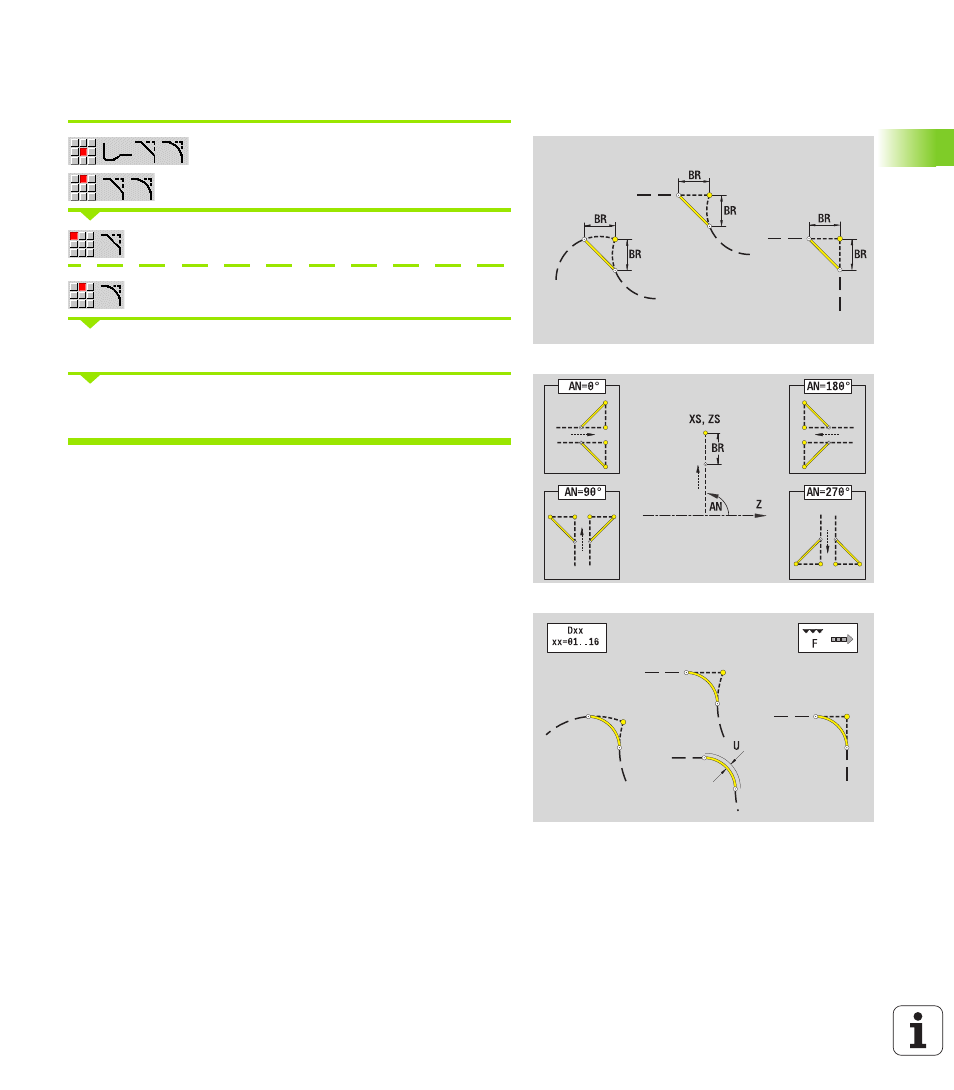

Formelemente Drehkontur

Fase/Verrundung

Formelemente wählen

Fase wählen

Rundung wählen

Fasenbreite BR

bzw. den Rundungsradius BR eingeben.

Fase/Verrundung als erstes Konturelement: Elementlage AN
eingeben.

Fasen/Verrundungen werden auf Konturecken definiert. Eine
„Konturecke“ ist der Schnittpunkt aus ein- und ausführendem
Konturelement. Die Fase/Verrundung kann erst berechnet werden,
wenn das ausführende Konturelement bekannt ist.

ICP integriert die Fase/Verrundung in smart.Turn in das Basiselement
G1, G2 oder G3.

Kontur beginnt mit einer Fase/Rundung: Geben Sie die Position der
„gedachten Ecke“ als Startpunkt an. Anschließend wählen Sie das
Formelement Fase oder Rundung aus. Da das „einführende
Konturelement“ fehlt, bestimmen Sie mit Elementlage AN die
eindeutige Lage der Fase/Verrundung.

Beispiel Außenfase am Konturanfang: Bei der „Elementlage
AN=90°“ ist das gedachte einführende Bezugselement ein
Planelement in +X-Richtung (siehe Bild).

ICP wandelt eine Fase/Verrundung am Konturanfang in ein Linear-
bzw. Zirkularelement um.

Parameter
BR

Fasenbreite/Verrundungsradius

AN

Elementlage

U, F, D, FP: siehe Bearbeitungsattribute Seite 363
