304 Teach-in-Mode
4.7 Bohrzyklen
Beispiele Bohrzyklen

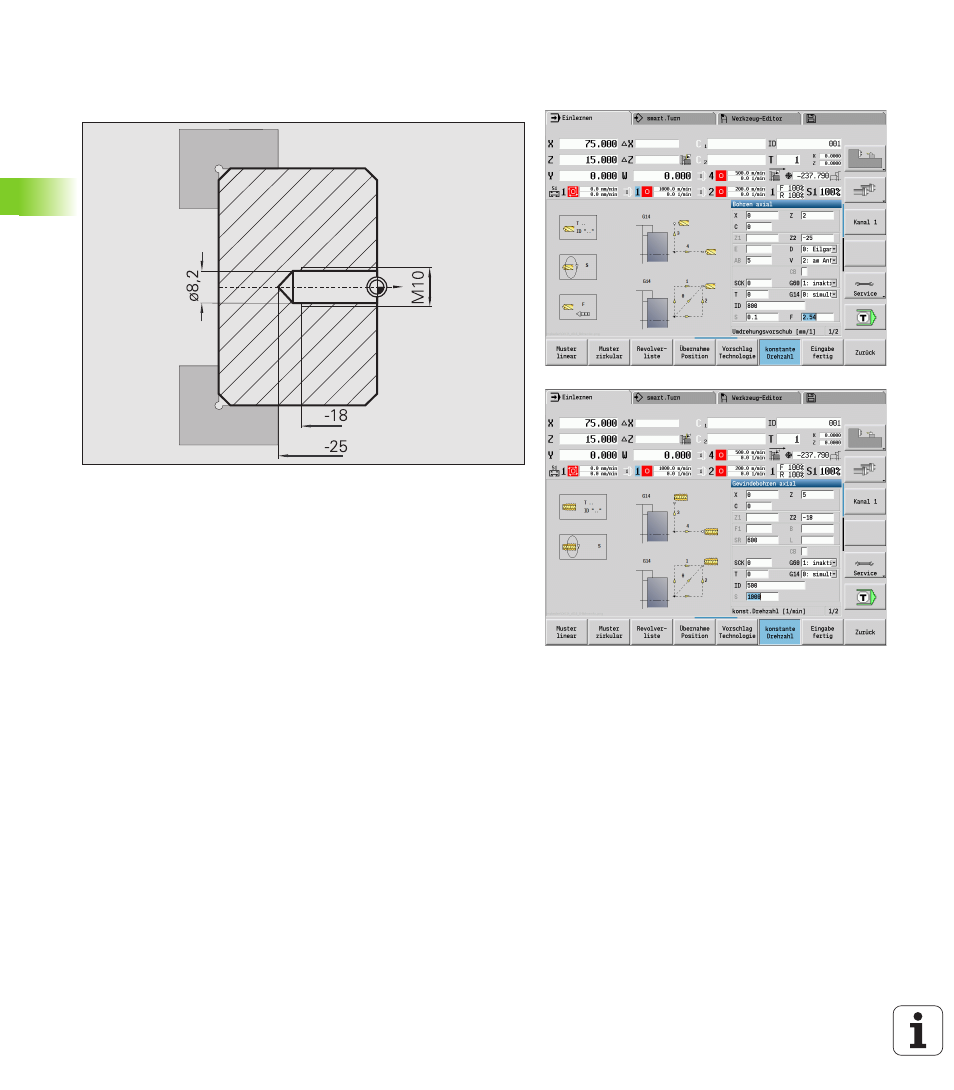

Zentrisches Bohren und Gewindebohren
Die Bearbeitung wird in zwei Schritten durchgeführt. Bohren axial
erstellt die Bohrung, Gewindebohren axial das Gewinde.
Der Bohrer wird mit Sicherheitsabstand vorm Werkstück positioniert
(Startpunkt X, Z). Deshalb wird Anfangspunkt Bohrung Z1 nicht
programmiert. Für das Anbohren wird in den Parametern „AB“ und
„V“ eine Vorschubreduzierung programmiert.
Die Gewindesteigung ist nicht programmiert. Die CNC PILOT arbeitet
mit der Gewindesteigung des Werkzeugs. Mit der Rückzugsdrehzahl
SR
wird ein schneller Rückzug des Werkzeugs erreicht.
Werkzeugdaten (Bohrer)
 WO = 8 – Werkzeugorientierung
 I = 8,2 – Bohrdurchmesser
 B = 118 – Spitzenwinkel
 H = 0 – Werkzeug ist nicht angetrieben
Werkzeugdaten (Gewindebohrer)
 WO = 8 – Werkzeugorientierung
 I = 10 – Gewindedurchmesser M10
 F = 1,5 – Gewindesteigung
 H = 0 – Werkzeug ist nicht angetrieben
