388
ICP-Programmierung
5.7 Roht
eilbesc
h
re
ibung
e
n
5.7

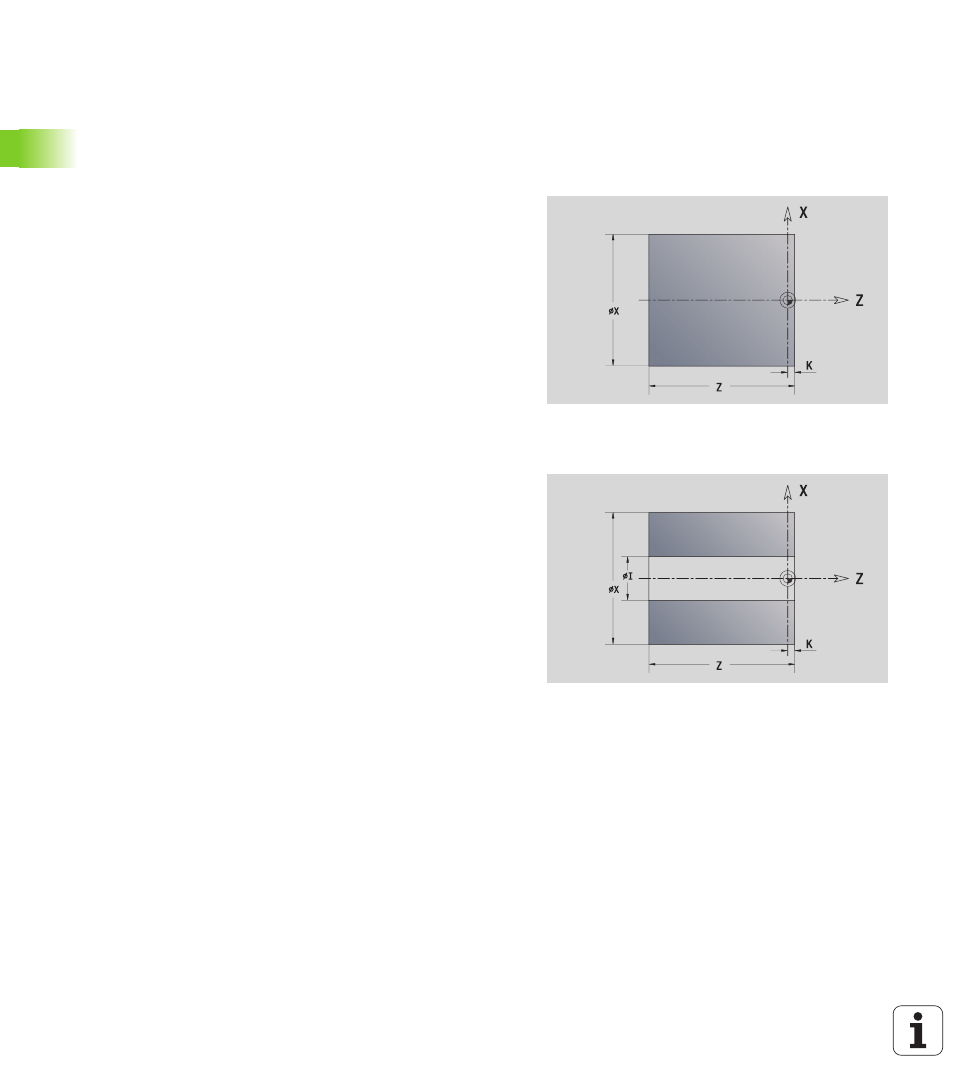

Rohteilbeschreibungen
Im smart.Turn werden die Standardformen „Stange“ und „Rohr“ mit
einer G-Funktion beschrieben.
Rohteilform „Stange“
Die Funktion beschreibt einen Zylinder.
ICP generiert in smart.Turn ein G20 im Abschnitt ROHTEIL.
Rohteilform „Rohr“
Die Funktion beschreibt einen Hohlzylinder.
ICP generiert in smart.Turn ein G20 im Abschnitt ROHTEIL.
Parameter
X
Durchmesser Zylinder
Z
Länge des Rohteils
K
Rechte Kante (Abstand Werkstück–Nullpunkt – rechte Kante)
Parameter
X
Durchmesser Hohlzylinder
Z
Länge des Rohteils
K
Rechte Kante (Abstand Werkstück–Nullpunkt – rechte Kante)
I
Innendurchmesser
