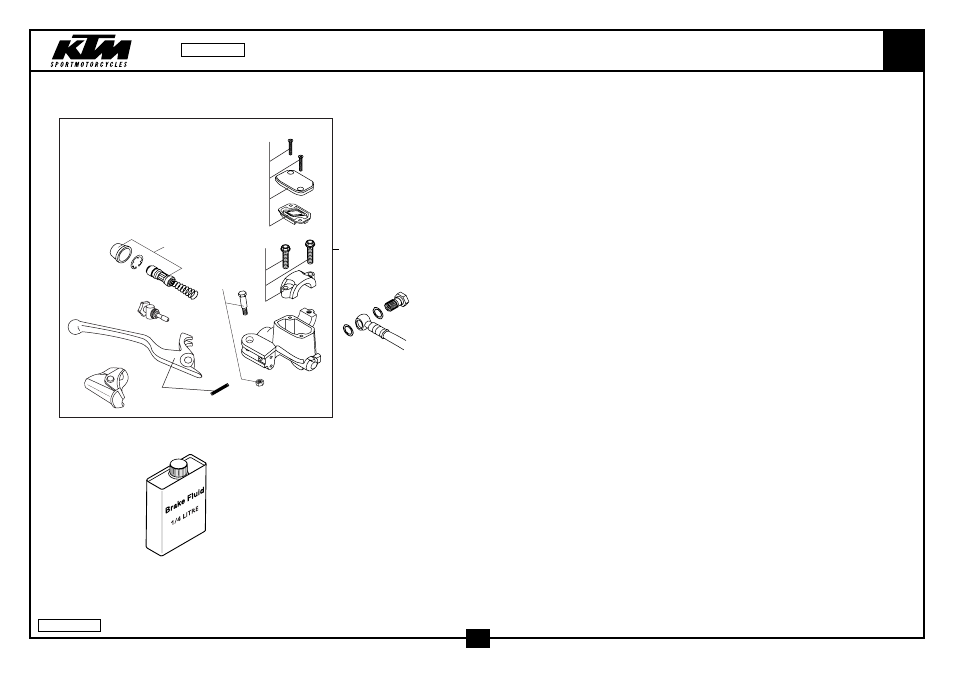

HANDBREMSZYLINDER BREMBO
HAND BRAKE CYLINDER BREMBO
65
1
9
bk
bl bm
bp
ck
cl
cn
dk
dl
dm
ik
bm
dm
02-461.13.2
8
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
503.13.001.100
HANDBREMSZYL. NATUR KLEIN 2001
HANDBRAKE CYL. NAT. SMALL 2001
1
9
503.13.003.000
HANDBREMSZYL.DECKEL KPL. NATUR
HANDBRAKE CYL.COVER CPL.NATURE
1
10
503.13.008.200
REP.SATZ KOLBEN D=11 SX 2001
REP.SET PISTON D=11 SX 2001
1
11
503.13.005.000
SCHELLE KPL. NATUR
CLAMP CPL. NATURE
1
12
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
2
15
503.13.006.100
HEBELSCHRAUBE KPL. 2001
LEVER SCREW CPL. 2001
1
20
503.13.002.100
HANDBREMSHEBEL KURZ 2001
HANDBRAKE LEVER SHORT 2001
1
21
503.13.007.000
STELLSCHRAUBE KPL. SX 2000
ADJUSTING SCREW CPL. SX 2000
1
23
503.13.004.000
SCHUTZKAPPE HANDBREMSZYLINDER
PROTECTION CAP HAND BRAKE CYL.
1
30*
461.13.010.000
BREMSSCHLAUCH VORNE 65 SX 2002
BRAKE HOSE FRONT 65 SX 2002
1
L=985MM
L=985MM
31
502.13.025.000
HOHLSCHRAUBE M10X1X19
HOLLOW SCREW M10X1X19
1
32
420.13.226.000
CU-DICHTRING DIN7603-10X16X1
CU-SEAL RING DIN7603-10X16X1
2
80
306054
BREMSFLÜSSIGKEIT DOT 5.1
BRAKE FLUID DOT 5.1
1
0,1L
0,1L
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.13.0
2002
