KTM 65 SX Benutzerhandbuch
Seite 14

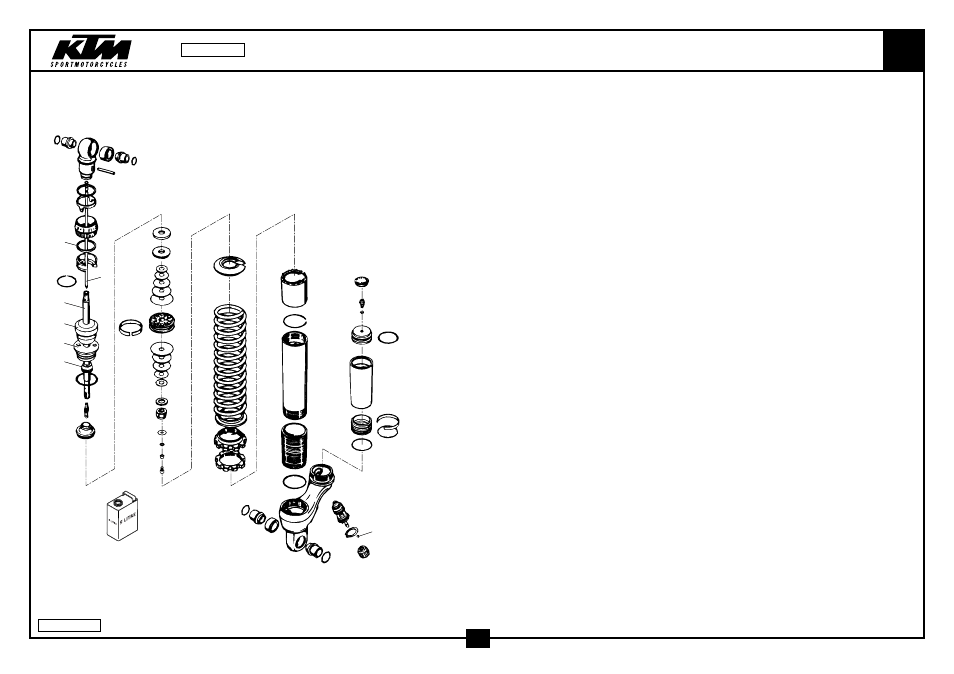

FEDERBEIN WP ZERLEGT
SHOCK ABSORBER WP DISASSEMBLED
65
1
2
4
5
7
bk
6
bl
bm
bn
bq
bq
br
br
bs
bs
bt
bt
bt
bt
cm
cn
co
cp
cq
cr
dk
dl
dl
dl
dm
dn
do
el
em
en
ep
eq
er
es
et
gk
gm
gs
hp
hr
ik
in
ip
iq
ir
is
it
jk
jl
jm
jn
fk
3
ht
il
im
hs
02-461.04.1
12
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
4681.1525
FEDERBEIN UNTERTEIL L=46
SHOCK ABS. BOTTOM L=46
1
2*
3612.0587
KOLBENSTANGE D=14
PISTON ROD D=14
1
3*
4681.1402S
NADEL KPL. D=4; L=145
NEEDLE CPL. D=4; L=145
1
4*
4681.1222
O-RING 36X0,5
O-RING 36X0,5
1
5*
4681.1263
SCHEIBE
WASHER
1
6*
4681.1261
BOLZEN 4X35
PIN 4X35
1
7*
4681.1262
EINSTELLSCHEIBE D=41
ADJ. KNOB D=41
1
10*
4681.1221
O-RING 35X3
O-RING 35X3
1
11*
4681.1367
ZWISCHENRING H=4
INTERMEDIATO RING H=4
1
12*
4681.1268
SPRENGRING 22X1,2
CIRCLIP 22X1,2
1
13*
4681.1259
NADELSITZ 5X17,25
NEEDLE SEAT 5X17,25
1
16*
4681.1076
ADAPTER BUCHSE KGW 10X20
ADAPTOR BUSH KGW 10X20
2
17*
4681.1027
LAGER KGW 1525
BEARING KGW 1525
2
18*
4681.1077
ADAPTER BUCHSE KGW 10X22
ADAPTOR BUSH KGW 10X22
2
19*
4681.1050
O-RING KGW
SEAL KGW
4
22*
3612.0135
GUMMIPUFFER WP65 ROT
BUMP RUBBER WP65 RED
1
23*
3612.0521
SCHRAUBVERSCHLUSS M37,65
SCREW CAP M37,65
1
24*
4681.1044
SCHMUTZABSTREIFRING 1424
DUST SEAL 1424
1
25*
3612.0064
O-RING NBR 29,74X3,53
O-RING NBR 29,74X3,53
1
26*
3612.0522S1
ADAPTER KPL. D=36 H=20,5
ADAPTOR CPL. D=36 H=20,5
1
27*
3612.0471
SCHEIBE 28,5X14X5
WASHER 28,5X14X5
1
30*
3612.0726
FEDERBEINGEHÄUSE PGB KGW H=33
SHOCK ABSORB.CASE PGB KGW H=33
1
31*
0770 380020
O-RING 38,00X2,00
O-RING 38,00X2,00
3
32*
3612.0137
ROHR L=167
TUBE L=167
1
33*
3612.0019
GEWINDEBÜCHSE L=70 SCHWARZ
THREADED BUSH L=70 BLACK
1
34*
3612.0467
SCHUTZROHR L=40
PROTECTION SLEEVE L=40
1
41*
3612.0015
KONTERMUTTER
COUNTERNUT
1
42*
3612.0418
EINSTELLMUTTER
ADJUSTING NUT
1
43*
4054.0015
SPRENGRING 38X1,5
CIRCLIP 38X1,5
1
45*
4681.0893
O-RING NBR 5,28X1,78
O-RING NBR 5,28X1,78
1
46*
3612.0151
VERSCHLUSSCHRAUBE M5X6
SCREW PLUG M5X6
1
47*
9301.0049
+ FEDER WP 40-220
SPRING WP 40-220
1
48*
3612.0386
FEDERTELLER H=3; D=14,5
SPRING RET. H=3; D=14,5
1
49*
4681.1208
GUMMIKAPPE „NICHT ÖFFNEN“
RUBBER CAP „DO NOT OPEN“
1
50*
4681.0208S1
DÄMPFERÖL 5 LT
SHOCK ABSORBER FLUID 5 LT
1
60*
3612.0557
ZUGSTUFEN-BÜCHSE H=5,6
REBOUND BUSH H=5,6
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.04.1
2002
