KTM 65 SX - Handbuch (Seite 33)

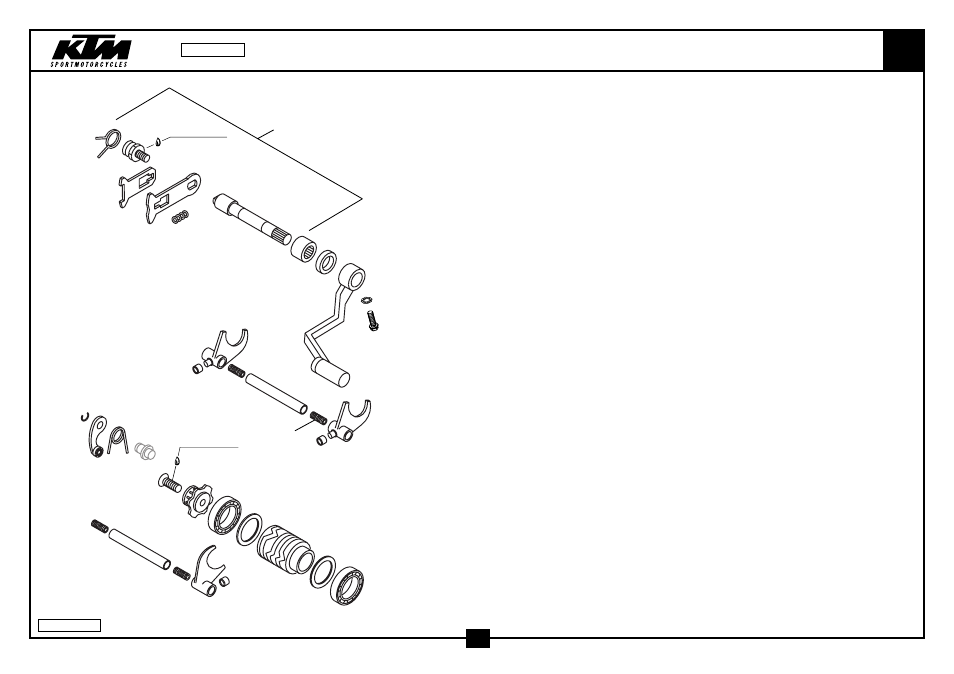

SCHALTUNG SHIFTING MECHANISM 65
LOCTITE 243
LOCTITE 243
1
2
3
4
5
7
7
7
7
8
9
9
9
bk
bk
6
bl
bm
bn
bo
bp bq
br
br
ck
co
cp
cq
cr
cm
02-461.34.2
31
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 460.34.031.100 SCHALTHEBEL KPL. 65 SX 2001 SHIFT LEVER COL. 65 SX 2001 1
2 460.34.020.100 SCHALTSCHIENE 2001 SHIFT RAIL 2001 1
3 460.34.002.100 SCHALTGABEL ABTRIEBSWELLE RE. SHIFT FORK COUNTERSHAFT R/S 1
4 460.34.019.100 SCHALTSCHIENE 10X72MM 2001 SHIFT RAIL 10X72MM 2001 1
5 460.34.001.100 SCHALTGABEL ANTRIEBSWELLE 2001 SHIFT FORK MAIN SHAFT 2001 1
6 460.34.012.300 SCHALTWALZE 65 SX 2001 SHIFT ROLLER 65 SX 2001 1
7 460.34.019.052 FEDER SCHALTSCHIENE 2001 SPRING SHIFT RAIL 2001 4
8 460.34.005.044 SCHALTWELLE KPL. SHIFT SHAFT CPL. 1
9 503.34.018.100 SCHALTROLLE 6X8X5,2 SHIFTING ROLLER 6X8X5,2 ‘98 3
10 460.34.091.100 DISTANZSCHEIBE-SET 2001 SPACER WASHER-SET 2001 1
0,2; 0,5; 0,6 MM 0,2; 0,5; 0,6 MM
11 460.34.015.100 SCHALTARRETIERUNG 60/65 2000 SHIFT DRUM LOCATING 60/65 2000 1
12 0991 060303 SENKSCHRAUBE DIN7991-M 6X30 FLAT HEAD SCREW DIN7991-M 6X30 1
13 460.34.002.200 SCHALTGABEL ABTR. 2.3.GANG SHIFT FORK COUNT. 2.3.GEAR 1
14 460.34.023.100 ARRETIERHEBELFEDER 2001 LOCKING LEVER SPRING 2001 1
15* 460.34.024.100 ARRETIERHEBEL KPL. 65 SX 2002 LOCKING LEVER CPL. 65 SX 2002 1
16 0799 100000 SICH.SCHEIBE DIN6799-RS10,0 TAB WASHER DIN6799-RS10,0 1
17* 0625 618050 RILLENKUGELLAGER 61805 C3 BALL BEARING 61805 C3 2
20 0760 122050 WELLENDICHTRING 12X20X5 B SHAFT SEAL RING 12X20X5 B 1
22* 460.34.027.000 NADELLAGER 12X18X12 2002 NEEDLE BEARING 12X18X12 2002 1
24 460.34.014.000 RÜCKHOLFEDER RETURN SPRING 1
25 460.34.009.000 DRUCKFEDER GLEITBLECH PRESSURE SPRING SLIDER PLATE 1
26* 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1
27 0797 060003 ZAHNSCHEIBE DIN6797-J 6,4 TOOTH LOCK WASH. DIN6797-A 6,4 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.34.2
2002
